Tabel Ukuran Elbow 45D 90D dengan Sch 40, 80, dan 160
7 Desember 2022
Ukuran elbow bervariasi sesuai dengan sudut lenturan dan ketebalan dindingnya. Untuk aplikasi industri yang melibatkan fluida dengan kondisi kerja ekstrem, pemilihan elbow yang tepat menjadi sangat penting. Tabel ukuran elbow yang disajikan dalam artikel ini menyajikan data ukuran untuk elbow 45 derajat dan 90 derajat dengan ketebalan sch 40, sch 80, dan sch 160, sehingga memudahkan Anda dalam proses pemilihan komponen yang sesuai dengan kebutuhan spesifik sistem perpipaan.
Baca juga: Elbow adalah Penghubung Pipa dengan Berbagai Fungsi, Ini Informasi Lengkapnya
Baca juga: Elbow adalah Penghubung Pipa dengan Berbagai Fungsi, Ini Informasi Lengkapnya

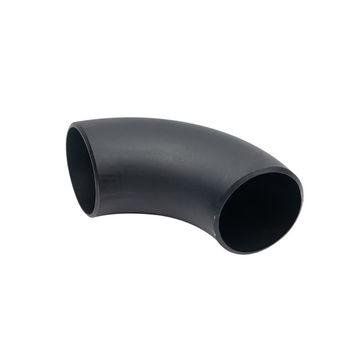

Tabel Ukuran Elbow 45D LR
(Carbon Steel A234 dan Stainless ASTM A403)
Tabel Ukuran Elbow 90D LR
(Carbon Steel A234 dan Stainless ASTM A403)
Baca juga: Terlengkap dan Terupdate! Simak Tabel Ukuran Elbow Berikut Ini
Cara Memilih Ukuran Elbow Pipa
Elbow pipa adalah komponen penting dalam sistem perpipaan yang berfungsi untuk mengubah arah aliran fluida. Memilih ukuran elbow yang tepat berdasarkan tabel ukuran elbow di atas tentunya akan membuat Anda kebingungan. Padahal, memilih ukuran elbow yang tepat sangatlah krusial karena nantinya akan berpengaruh pada cara kerja sistem perpipaan. Untuk membantu Anda memilih ukuran elbow berdasarkan tabel ukuran elbow di atas, berikut beberapa faktor yang perlu diperhatikan:
1. Ukuran Diameter Pipa
Berdasarkan tabel ukuran elbow di atas, Anda menemukan banyak pilihan diameter elbow. Pastikan dari banyaknya pilihan ukuran, Anda memilih ukuran diameter elbow yang sesuai dengan diameter pipa yang akan disambungkan. Jika Anda belum tahu, sama seperti elbow, diameter pipa sangatlah beragam, umumnya menggunakan satuan inci, ukurannya ada ½ inci, 1 inci, 2 inci dan lainnya.
2. Sudut Elbow
Sudut elbow yang umum digunakan adalah 45 derajat, 90 derajat, dan 180 derajat. Pastikan Anda memilih sudut elbow sesuai kebutuhan, desain sistem perpipaan, dan ruang yang tersedia.
3. Radius Elbow
Ada dua jenis radius elbow, yaitu Long Radius dan Short Radius. Long Radius (LR) memiliki radius lengkung yang lebih panjang, cocok untuk aliran fluida bertekanan tinggi dan mengurangi turbulensi. Sementara, Short Radius (SR) memiliki radius lengkung yang lebih pendek, cocok untuk aliran fluida bertekanan rendah dan ruang terbatas.
Baca juga: Kapan Waktunya Pakai Long Radius Elbow dan Short Radius Elbow?
4. Material Elbow
Sesuaikan material elbow dengan fluida yang dialirkan. Pastikan material elbow harus tahan terhadap jenis fluida yang akan dialirkan, seperti air, minyak, bahan kimia, dan gas. Umumnya, material elbow yang dijual di pasaran ada carbon steel dan stainless steel.
5. Tekanan Kerja
Elbow harus mampu menahan tekanan kerja sistem perpipaan. Untuk itu, Anda perlu cek spesifikasi tekanan kerja maksimum dari elbow sebelum membelinya.
6. Suhu Kerja
Perhatikan suhu fluida yang dialirkan. Jika fluida yang dialirkan memiliki suhu tinggi atau rendah, pilihlah elbow yang dirancang untuk suhu tersebut.
7. Standar Industri
Pastikan elbow yang dipilih memenuhi standar industri yang berlaku, seperti ASTM atau ASME. Hal ini dilakukan agar elbow yang Anda beli sudah memiliki kualitas yang sesuai untuk industri.
Baca juga: Begini Cara Memilih Elbow Pipa Besi yang Berkualitas
Harga Elbow 45D LR Carbon Steel A234
Berikut harga elbow 45 derajat LR bermaterial carbon steel A234 dengan sch 40 berdasarkan tabel ukuran elbow di atas.
- Elbow 45D LR ½ inci sch 40 = 3 ribuan
- Elbow 45D LR ¾ inci sch 40 = 3 ribuan
- Elbow 45D LR 1 inci sch 40 = 4 ribuan
- Elbow 45D LR 1 ¼ inci sch 40 = 6 ribuan
- Elbow 45D LR 1 ½ inci sch 40 = 8 ribuan
- Elbow 45D LR 2 inci sch 40 = 15 ribuan
- Elbow 45D LR 2 ½ inci sch 40 = 30 ribuan
- Elbow 45D LR 3 inci sch 40 = 45 ribuan
- Elbow 45D LR 4 inci sch 40 = 70 ribuan
- Elbow 45D LR 5 inci sch 40 = 120 ribuan
- Elbow 45D LR 6 inci sch 40 = 180 ribuan
- Elbow 45D LR 8 inci sch 40 = 360 ribuan
- Elbow 45D LR 10 inci sch 40 = 630 ribuan
- Elbow 45D LR 12 inci sch 40 = 1 jutaan
- Elbow 45D LR 14 inci sch 40 = 1,4 jutaan
- Elbow 45D LR 16 inci sch 40 = 2,1 jutaan
Baca juga: Daftar Harga Elbow 45D Terbaru dengan Ukuran Lengkap
Itulah tabel ukuran elbow yang bisa menjadi acuan Anda agar bisa membeli sesuai kebutuhan. Untuk membeli elbow pastikan selain melihat tabel ukuran elbow di atas, Anda membeli di toko terpercaya agar mendapatkan produk bagus agar penggunaannya pun bisa awet.
Baca juga: Daftar Harga Elbow 45D Terbaru dengan Ukuran Lengkap
Itulah tabel ukuran elbow yang bisa menjadi acuan Anda agar bisa membeli sesuai kebutuhan. Untuk membeli elbow pastikan membelinya di toko terpercaya agar mendapatkan produk bagus agar penggunaannya bisa awet.
PT Karya Prima Suplindo bisa menjadi pilihan tepat untuk membelinya karena stockist ternama ini menawarkan beragam kebutuhan konstruksi pipeline khusus industri migas. Bagi perusahaan migas atau industri yang mengalirkan fluida bersuhu dan bertekanan tinggi, Anda bisa membeli keperluan di stockist satu ini.
Elbow yang tersedia di PT Karya Prima Suplindo ada yang berbahan carbon dan stainless dengan pressure #3000, #6000, serta #9000. Pilihan radiusnya ada 45D LR, 90D LR dan SR, serta 180D LR dan SR yang ukurannya seperti tertera pada tabel ukuran elbow di atas. Khusus LR berukuran 1,5D dan SR 1D, namun jika membutuhkan radius lebih besar bisa memesannya secara khusus.
Pada produk elbow tersedia kategori butt-weld fitting dan forged fitting . Khusus butt-weld fitting, stockist ini menjadi agen resmi BENKAN, serta menjual pula dari brand TK Corporation dan Sungkwang Bend. Sementara, stockist ini menjadi agen resmi BOTH WELL untuk forged fitting, serta menjual dari brand ULMA, Viar, Delcorte, dan MEGA.
Selain elbow, tersedia juga bentuk sambungan pipa lainnya, di antaranya coupling, equal tee, end cap, red tee, lap joint stub end, reducer concentric dan eccentric, threadolet, sockolet, weldolet, serta lainnya. Ada pula komponen perpipaan lainnya yang mungkin bisa memenuhi kebutuhan industri, yakni ada seamless pipe, stud bolt, nut, gasket, dan flange yang sudah memenuhi standar global API, ASME, serta ASTM sehingga kualitasnya terjamin bagus. Cek katalognya untuk melihat kelengkapan produk. Untuk pemesanan silakan klik ikon WhatsApp di pojok kanan bawah atau menghubungi salah satu nomor telepon atau alamat email yang tertera di bawah.
