Terlengkap dan Terupdate! Simak Tabel Ukuran Elbow Berikut Ini
November 9, 2021
Bagi yang ingin mengetahui detail mengenai elbow beserta tabel ukuran elbow yang lengkap, artikel ini dapat memberikan jawaban kepada Anda! Akan tetapi, sebelum mengetahui tabel
ukuran elbow
yang lengkap, Anda perlu mengetahui terlebih dahulu apa itu elbow, mulai dari pengertian hingga standar instalasi yang biasanya digunakan di berbagai industri.

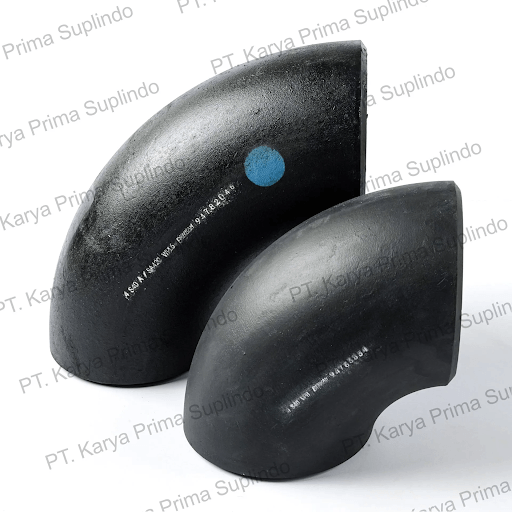

Pengertian Elbow
Elbow adalah salah satu jenis fitting atau sambungan pipa yang berfungsi untuk mengubah aliran fluida menjadi sudut tertentu. Biasanya, sudut standar yang menjadi pilihan di berbagai toko atau agen perpipaan ada 45 derajat atau 45D, 90 derajat atau 90D, dan 180 derajat atau 180D. Namun, ada juga sudut-sudut lain yang umumnya dipesan secara khusus, seperti 22,5 derajat, 60 derajat, atau 120 derajat. Semua sudut ini digunakan tergantung dari kebutuhan sistem perpipaan industri.
Elbow pun memiliki ukuran jari-jari atau radius, yang mana terdapat dua pilihan, yaitu LR dan SR. LR adalah Long Radius yang memiliki ukuran radius 1,5x dari pipa, umumnya digunakan untuk mengalirkan fluida dengan tekanan tinggi. Sementara, SR atau Short Radius memiliki ukuran radius elbow 1x dari pipa yang digunakan untuk sistem perpipaan dengan tekanan rendah.
Dengan mengetahui istilah derajat dan ukurannya, Anda akan lebih mudah memahami isi tabel ukuran elbow berikut ini sehingga bisa lebih mudah menentukan ukuran apa yang akan dibeli. Elbow pun memiliki ketentuan yang sama dengan alat kelengkapan pipa lainnya, yaitu ada ukuran inci dari radiusnya atau biasa disebut dengan NPS.
Ketebalan Elbow
Ketebalan pada komponen pipa biasanya disebut dengan schedule. Schedule yang biasa dipakai dalam dunia elbow juga sama dengan pipa, yaitu ada sch 5, sch 10, sch 20, sch 30, sch 40, sch 60, sch 80, sch 100, sch 120, sch 140, dan sch 160. Ketebalan yang paling umum digunakan, yaitu sch 40 dan sch 80. Agar bisa menyesuaikan dengan dengan pipa, pastikan ketebalan elbow sama dengan pipa dan komponen lainnya.
Bahan Dasar Elbow
Untuk standar bahan elbow sendiri, sama dengan komponen perpipaan lainnya. Pada tabel ukuran elbow yang ada di bawah akan menjabarkan dari bahan stainless steel dan carbon steel. Stainless steel terkenal sebagai bahan yang anti karat dan kuat dengan berbagai jenis lingkungan asam atau basa tinggi. Sedangkan, carbon steel terkenal sebagai bahan kokoh yang lebih murah dan biasanya dipakai di industri migas.
Metode Instalasi Elbow
Pada umumnya, elbow memiliki dua metode instalasi ketika dipasang dengan komponen lain, yakni ada threaded, socket weld, dan butt-weld. Untuk metode threaded, instalasi tidak membutuhkan proses pengelasan karena adanya uliran yang akan menjadi tumpuan sambungan antara pipa dengan elbow. Tentunya hal ini mempermudah pemasangan dan perawatannya.
Sementara, metode socket weld dengan cara dilas. Pada instalasi ini memiliki area trapesium di ujungnya. Ujung pipa bisa dimasukkan ke dalam area trapesium, yang mana diameter sikunya disesuaikan dengan diameter luar pipa, kemudian dilas untuk menyambungkannya. Sedangkan, metode butt-weld dipasang dengan cara hot press atau ditempa. Bentuk sambungannya dengan cara langsung mengelas elbow dengan pipa.
Baca juga: Daftar Jenis Elbow Besi Berdasarkan Klasifikasinya
Dengan mengetahui sudut, radius, ketebalan, bahan dasar, dan metode instalasinya tentunya Anda akan menjadi lebih mudah memahami isi tabel ukuran elbow dan menentukan sesuai kebutuhan. Setelah mengetahui perbedaan-perbedaan dasarnya, berikut ini tabel ukuran elbow yang disertai dengan NPS (ukuran), serta beratnya sesuai dengan sch 40 dan sch 80.
Tabel Ukuran Elbow 90D (Bahan Carbon Steel A234 dan Stainless ASTM A403)
Tabel Ukuran Elbow 45D (Bahan Carbon Steel A234 dan Stainless ASTM A403)
Itulah penjelasan seputar elbow, dari pengertian hingga tabel ukuran elbow 90D dan 45D terlengkap dengan ukuran NPS dan ketebalannya. Bagi yang tengah mencari ukuran elbow di atas, Anda bisa membelinya di PT Karya Prima Suplindo ! Perlu diketahui, PT Karya Prima Suplindo adalah pemasok produk kelengkapan material industri migas, khususnya untuk kebutuhan konstruksi pipeline. Telah berdiri sejak tahun 1986, PT Karya Prima Suplindo menyediakan berbagai macam fittings yang salah satunya adalah elbow dengan kualitas terbaik, harga terjangkau, dan selalu ready stock.
Elbow yang ready di pemasok ini, yaitu ada 90D LR & SR, 45D LR, dan 180D LR & SR. Ukuran yang tersedia juga lengkap sesuai dengan tabel ukuran elbow di atas, yakni dari ½” hingga 24”. Namun, jika Anda membutuhkan dimensi dan diameter yang lebih besar, juga bisa memesannya secara khusus di sini. Untuk radius elbow, khusus long radius elbow memiliki ukuran 1,5D dan untuk short radius elbow 1D. Jika membutuhkan radius yang lebih besar bisa request order. PT Karya Prima Suplindo merupakan agen butt-weld fittings resmi dari BENKAN dan pemasok ini juga menjual dari brand TK Corporation, serta Sungkwang Bend. Pemasok terpercaya ini juga agen resmi forged fittings dari BOTH WELL, serta juga menjual produk dari brand MEGA, Delcorte, ULMA, dan Viar. Tak hanya elbow, pemasok ini juga menyediakan bentuk fittings lainnya. Di antaranya ada equal tee, red tee, end cap, lap joint stub end, reducer concentric, reducer eccentric, union, boss, end cap, threadolet, sockolet, weldolet, coupling, dan masih banyak lainnya.
Selain fittings, PT Karya Prima Suplindo juga menyediakan seamless pipe, flange, stud bolt & nut, serta gasket yang sudah tersertifikasi ASTM, ASME, dan API. Silakan cek katalognya untuk melihat kelengkapan produk yang dijual mereka. Anda dapat order elbow atau produk lainnya yang dijual PT Karya Prima Suplindo dengan menghubungi alamat email atau salah satu nomor telepon yang tertera di bawah ini. Selain itu, juga bisa klik ikon WhatsApp yang tertera di bawah ini. Dapatkan komponen pipa lengkap dan berkualitas dengan harga terbaik hanya di PT Karya Prima Suplindo!
