Kapan Waktunya Pakai Long Radius Elbow dan Short Radius Elbow?

Long Radius Elbow vs Short Radius Elbow

Elbow diklasifikasikan sesuai dengan radius kelengkungannya, yaitu ada long radius elbow dan short radius elbow. Setiap radiusnya memiliki kelebihan dan kekurangannya, berikut ini penjelasannya.

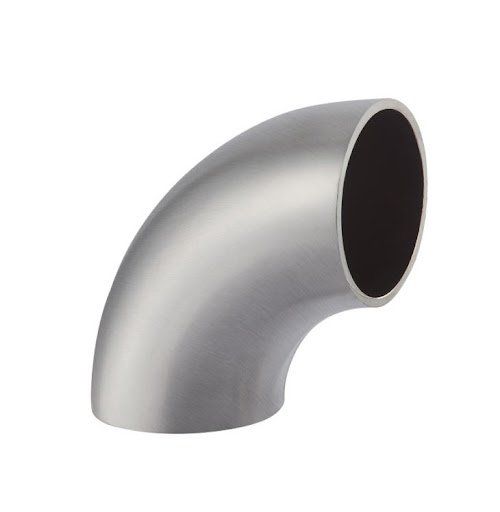

1. Long Radius Elbow

Long radius elbow memiliki radius garis tengah yang jauh lebih panjang dari short radius elbow, ukurannya 10 atau bahkan lebih besar dari diameter luarnya. Ketika menggunakan long radius elbow maka sistem perpipaan menempati lebih banyak ruang. Keuntungan utama menggunakan radius elbow ini adalah adanya perlindungan keausan yang diberikan oleh sudut yang dampaknya lebih rendah. Sayangnya, radius elbow ini akan merasakan lebih sedikit kerusakan pada satu titik yang nantinya bisa membuat beberapa titik kerusakan lainnya.

2. Short Radius Elbow

Short radius elbow memiliki radius garis tengah dengan ukuran sekitar 2,5 kali - 4 kali dari diameter luarnya. Radius kelengkungan pada short radius elbow cocok dengan ukuran diameter nominal pipa. Keuntungan menggunakan radius elbow ini, yakni dikarenakan short radius elbow membutuhkan lebih sedikit material untuk diproduksi maka harga lebih murah dan bobot lebih ringan. Akan tetapi, radius elbow ini memiliki sudut yang dampaknya tajam yang membuat munculnya abrasif di bagian siku.

Sebagai perbandingan, berikut ini perbedaan antara long radius elbow dengan short radius elbow.

• Long radius elbow memiliki jari-jari kelengkungan 1,5 kali atau R = 1,5D. Sedangkan, short radius elbow memiliki jari-jari kelengkungan yang sama dengan diameter luar tabung, yaitu R = D, di mana D adalah diameter siku dan R adalah jari-jari kelengkungan.
• Long radius elbow memberikan lebih sedikit daya gesekan terhadap cairan dibandingkan short radius elbow.
• Long radius elbow membuat penurunan tekanan yang lebih rendah dibandingkan short radius elbow.
• Harga short radius elbow lebih terjangkau dibandingkan long radius elbow.

Kapan Menggunakan Long Radius Elbow dan Short Radius Elbow?

Untuk mengurangi hilangnya resistensi atau keausan elbow, Anda perlu menggunakan long radius elbow. Sedangkan, ketika ada batasan ruang pada posisi pemasangan, short radius elbow lebih cocok digunakan.

Selain itu, umumnya long radius elbow menawarkan tingkat kepraktisan yang baik. Meskipun harganya lebih tinggi dan ukurannya lebih besar, namun tahan terhadap keausan untuk melindungi pipa dari kerusakan. Inilah yang membuat long radius elbow adalah pilihan untuk penggunaan perpipaan tanpa persyaratan khusus.

Tetapi, hal tersebut tidak berlaku ketika mengangkut fluida yang memiliki ukuran partikel kecil karena nantinya akan meningkatkan degradasi hambatan di bagian belakang elbow. Dalam hal ini, menggunakan short radius elbow bisa menjadi solusinya.

Saat memilih long radius elbow atau short radius elbow, Anda perlu mempertimbangkan ruang yang tersedia dan sifat material yang diangkut pada industri. Hal ini dikarenakan Anda bisa menggunakan kedua radius elbow tersebut dalam sistem perpipaan yang sama, namun setiap perubahan arah dan peningkatan kecepatan pada ujung pipa juga perlu dipertimbangkan.

Itulah perbedaan dari dua radius elbow yang bisa dijadikan referensi sebelum Anda membeli elbow yang cocok. Perlu diingat, pemilihan long radius elbow dan short radius elbow tergantung dari ruang pemasangan sistem perpipaan, serta fluida yang dialirkan. Bahan dan metode pembuatannya memang berpengaruh, namun pemilihan radius elbow juga akan memengaruhi umur pakai dari sistem perpipaan.
