Elbow adalah Penghubung Pipa dengan Berbagai Fungsi, Ini Informasi Lengkapnya
July 25, 2022

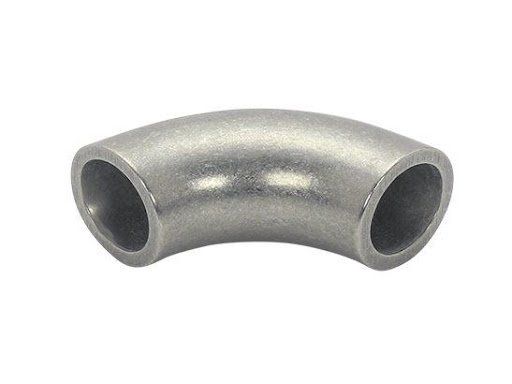

Elbow adalah salah satu jenis sambungan pipa yang berbentuk lengkung seperti siku yang berfungsi untuk membelokan aliran pipa. Dengan fungsinya ini tidak heran bila elbow adalah komponen terpenting dalam pemasangan pipa. Elbow adalah penghubung pipa dengan berbagai fungsi. Bila penasaran dengan elbow, berikut ini fungsi, jenis, dan material yang biasanya digunakan di berbagai industri.
Fungsi Elbow
Sebagaimana yang telah disinggung di atas, fungsi elbow adalah penyambung aliran. Apa pun bentuk pipanya, baik lurus maupun belok, menggunakan elbow berbentuk L akan membuat fluida mengalir dengan lancar dan sesuai keinginan. Selain itu, umumnya, pipa bersifat bisa mengalirkan fluida dengan baik, namun Anda pun perlu memperhatikan sambungannya. Jika menggunakan elbow maka aliran fluida bisa lebih lancar karena mencegah terjadinya kebocoran pada sambungan.
Manfaat Elbow
Elbow adalah komponen penting dalam sistem perpipaan. Elbow memiliki berbagai manfaat, antara lain membantu mengarahkan aliran fluida ke arah yang diinginkan dengan lebih efisien. Hal ini dilakukan dengan meminimalkan tekanan dan gesekan yang berlebih yang terjadi di sudut belokan. Dengan mengurangi tekanan dan gesekan aliran fluida, manfaat elbow adalah meningkatkan kinerja keseluruhan sistem perpipaan. Hal ini dapat dilakukan dengan mengurangi beban pompa, sehingga menghemat energi.
Dead spots atau tempat di mana aliran menjadi stagnan umumnya terjadi pada pipa berbentuk lurus. Dead spots bisa terjadi karena adanya perubahan arah aliran yang tiba-tiba pada pipa. Manfaat lain dari elbow adalah membantu menghindari pembentukan dead spots dengan mengarahkan aliran fluida secara bertahap. Hal ini membuat aliran fluida tetap lancar dan terdistribusi secara merata.
Selain itu, manfaat lain elbow adalah membantu mengurangi tekanan berlebih dan potensi kerusakan pada pipa. Ini berdampak pada keselamatan dan risiko kebocoran atau kegagalan sistem.
Dalam proyek bangunan, sering kali diperlukan pipa dengan kontur tertentu agar sesuai dengan struktur atau tata letak ruangan. Elbow tersedia dalam berbagai jenis dan ukuran, sehingga dapat disesuaikan dengan kebutuhan proyek.
Baca juga: Pentingnya Penggunaan Elbow Pipa, Ketahui Fungsi dan Manfaatnya
Jenis Elbow
Dari yang sudah Anda ketahui bahwa bentuk dari elbow adalah seperti siku atau huruf L. Jika dijelaskan berdasarkan tingkat derajat, ada lima jenis elbow, yaitu siku 45 derajat, 90 derajat, dan 180 derajat dengan versi LR atau long radius atau radius panjang. Selain itu, ada pula siku 90 derajat dan 180 derajat dalam versi SR atau short radius atau radius pendek. Meski secara umum memiliki fungsi yang sama, namun kelima jenis elbow ini memiliki bentuk lengkungan yang berbeda yang bisa dipilih sesuai dengan kebutuhan.
Perlu diketahui, long radius memiliki panjang yang lebih besar, sekitar 1,5 kali diameter pipa. Elbow ini menghasilkan tikungan pipa yang lebih melengkung dan halus. Radius panjang cocok untuk aplikasi di mana aliran fluida memerlukan kelengkungan yang lebih besar tanpa menimbulkan tekanan yang tinggi. Misalnya, pada sistem saluran air, sistem distribusi udara, dan sistem pemanas.
Sementara, short radius memiliki panjang yang lebih kecil, sekitar 1 kali diameter pipa atau kurang. Elbow ini menghasilkan tikungan pipa yang lebih tajam dan cepat. Radius pendek digunakan ketika ruang pipa terbatas dan diperlukan tikungan yang lebih cepat. Namun, radius pendek dapat meningkatkan tekanan aliran. Misalnya, pada sistem pipa di bawah tanah, sistem pipa di dalam ruangan yang sempit, dan sistem pipa yang membutuhkan perubahan arah yang cepat.
Baca juga: Pentingnya Pemilihan Radius Elbow Pipa Besi yang Tepat
Selain itu, jenis elbow juga dapat dibedakan berdasarkan ulir atau dratnya. Ada elbow sok-drat dalam yang memiliki drat pada salah satu ujungnya, sedangkan ujung lainnya polos. Elbow ini digunakan untuk menyambung pipa yang memiliki ulir di salah satu ujungnya. Ada juga elbow polos, yang mana tidak memiliki drat di kedua ujungnya. Elbow ini digunakan untuk menyambung pipa yang tidak memiliki ulir.
Ada pula elbow drat dalam memiliki drat di bagian dalam pada kedua ujungnya. Elbow ini digunakan untuk menyambung dua pipa dengan ulir di bagian dalam. Terakhir, ada elbow drat luar yang memiliki drat di bagian luar pada kedua ujungnya. Elbow ini digunakan untuk menyambungkan dua pipa dengan ulir di bagian luar.
Baca juga: Daftar Jenis Elbow Besi Berdasarkan Klasifikasinya
Material Elbow
Pemilihan material elbow adalah hal penting dalam konstruksi pipeline. Pastikan pemilihan materialnya disesuaikan dengan material pipa yang ingin disambung dan juga jenis fluida yang dialirkan. Berikut ini beberapa material elbow yang banyak digunakan di industri.
1. Carbon Steel
Carbon steel merupakan logam campuran yang memiliki kandungan carbon dan besi. Elbow yang menggunakan material ini memiliki kemampuan menahan tekanan atau suhu tinggi. Carbon steel pun terbilang material yang murah sehingga cost effective.
2. Stainless Steel
Stainless steel untuk elbow biasanya dibuat dengan logam campuran besi, nikel, kromium, karbon, dan senyawa lain, seperti molybdenum. Stainless steel memiliki keunggulan mampu menahan korosi dan lebih ramah lingkungan dibandingkan bahan carbon steel. Jika industri Anda sangat memerhatikan dampak lingkungan, memilih stainless steel adalah pilihan tepat!
Baca juga: Bingung Cari Distributor Elbow Mana yang Terpercaya? Simak Ciri-Cirinya Berikut
Itulah informasi lengkap elbow yang perlu Anda ketahui sebelum membelinya. Bagi yang tengah mencari elbow berkualitas untuk kebutuhan industri, terutama migas, artikel ini merekomendasikan membelinya di PT Karya Prima Suplindo .
Bagi yang belum tahu, PT Karya Prima Suplindo adalah pemasok kelengkapan industri migas, khususnya untuk konstruksi pipeline. Sejak tahun 1986, pemasok ini sudah berpengalaman menyediakan kebutuhan konstruksi pipeline untuk banyak perusahaan migas di Indonesia, antara lain ada Elnusa, Chevron, Pertamina, dan lainnya.
Elbow yang dijual PT Karya Prima Suplindo tersedia dalam jenis 45D LR, 90D LR dan SR, serta 180D LR dan SR. Jika membutuhkan diameter yang lebih besar, Anda pun bisa memesannya secara khusus. PT Karya Prima Suplindo menjual elbow dengan tipe butt weld fittings . Selain elbow, juga tersedia bentuk lainnya, yakni ada equal tee, red tee, lap joint stub end, end cap, serta reducer concentric dan eccentric. Tidak menjual produk abal-abal, PT Karya Prima Suplindo menjual produk butt weld fittings dari merk-merk ternama, yaitu ada Sungkwang Bend dan TK Corporation, serta juga menjadi agen resmi BENKAN. Sementara, untuk produk forged fittings , PT Karya Prima Suplindo menjual merk ULMA, Viar, Delcorte, MEGA, serta menjadi agen resmi BOTH WELL yang produknya langsung diambil dari pabrik Kaohsiung, Taiwan. Dengan menjadi agen resmi, sudah pasti produk yang dijual pemasok ini 100% terjamin asli.
PT Karya Prima Suplindo pun memahami kebutuhan para perusahaan migas dengan menjual kebutuhan konstruksi pipeline secara lengkap. Selain fitting, ada pula gasket, flange, stud bolt, nut, dan seamless pipe yang sudah sesuai dengan standar ASME, ASTM, serta API. Anda bisa cek koleksi produknya di katalognya .
Jika ingin order, Anda bisa melakukannya secara praktis dengan menghubungi salah satu nomor kontak atau alamat email di bawah ini atau juga bisa langsung klik ikon WhatsApp di pojok kanan bawah. Hal menarik dari PT Karya Prima Suplindo, semua produknya selalu tersedia ready stock dengan harga yang ditawarkan kompetitif! Langsung hubungi pemasok tersebut dan dapatkan kebutuhan konstruksi pipeline berkualitas!
