Karakteristik Stud Bolt B16 untuk Flange Tekanan Tinggi
Dalam sistem perpipaan industri bertekanan tinggi, pemilihan baut pengikat bukan sekadar soal ukuran dan panjang ulir. Salah satu jenis baut yang paling sering digunakan pada sambungan flange tekanan tinggi adalah Stud Bolt B16. Material ini dikenal memiliki kekuatan tarik tinggi dan ketahanan terhadap suhu ekstrem, sehingga banyak diaplikasikan pada industri minyak & gas, petrokimia, pembangkit listrik, hingga manufaktur berat.
Apa Itu Stud Bolt B16?
Stud Bolt B16 adalah baut berulir penuh (fully threaded rod) yang diproduksi berdasarkan standar internasional dari ASTM International, yaitu spesifikasi ASTM A193 Grade B16.
Material ini dirancang khusus untuk:
- Tekanan tinggi
- Suhu tinggi
- Lingkungan kerja ekstrem

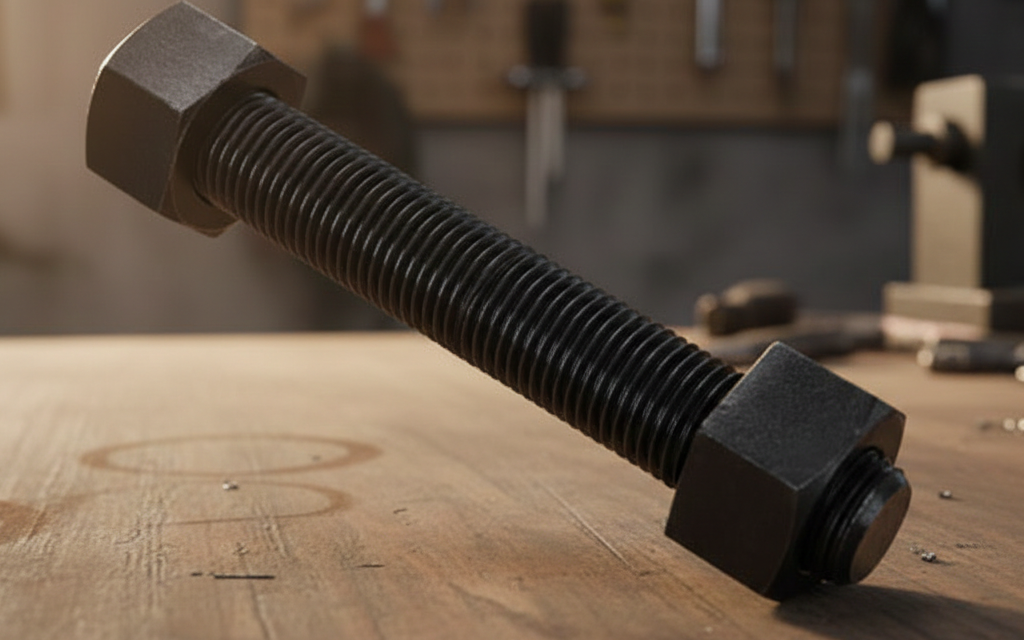

Stud bolt biasanya digunakan bersama dua buah heavy hex nut untuk mengikat dua flange agar sambungan tetap rapat dan tidak mengalami kebocoran.
Baca Juga: Cara Instalasi Orifice Flange yang Benar Sesuai Standar
Spesifikasi Teknis ASTM A193 Grade B16
Berikut adalah spesifikasi umum Stud Bolt B16:
Material Dasar
- Alloy steel (baja paduan kromium-molibdenum)
- Mengandung unsur seperti Chromium dan Molybdenum untuk meningkatkan kekuatan dan ketahanan panas
Kekuatan Mekanis
- Minimum tensile strength: ± 125 ksi (sekitar 860 MPa)
- Yield strength tinggi
- Hardness lebih tinggi dibanding B7
Perlakuan Panas (Heat Treatment)
- Quenched and tempered
- Dirancang untuk stabil pada suhu tinggi
Rentang Suhu Operasi
- Cocok untuk aplikasi hingga ± 540°C
- Lebih unggul dibanding Grade B7 pada temperatur tinggi
Karakteristik Utama Stud Bolt B16
Berikut beberapa karakteristik penting yang membuat B16 ideal untuk flange tekanan tinggi:
1. Kekuatan Tinggi
B16 memiliki tensile strength lebih tinggi dibandingkan Grade B7, sehingga mampu menahan beban tarik besar pada flange tekanan tinggi (Class 600, 900, 1500, hingga 2500).
2. Tahan Suhu Ekstrem
Material chromium-molybdenum alloy membuatnya stabil pada temperatur tinggi tanpa mengalami deformasi signifikan.
3. Cocok untuk Industri Berat
Digunakan secara luas di:
- Industri oil & gas
- Petrochemical plant
- Power plant
- Kilang minyak
- Sistem boiler tekanan tinggi
4. Ketahanan Fatigue yang Baik
Stud bolt B16 memiliki ketahanan terhadap siklus beban berulang (cyclic loading), yang penting pada sistem perpipaan dengan tekanan fluktuatif.

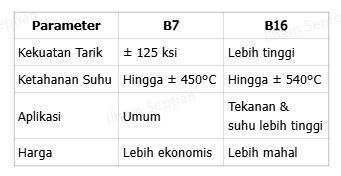

Perbedaan Stud Bolt B16 dan B7
Jika sistem beroperasi pada suhu tinggi secara kontinu, B16 lebih direkomendasikan dibanding B7.
Aplikasi Stud Bolt B16 pada Flange Tekanan Tinggi
Stud Bolt B16 biasanya digunakan pada:
- Flange ANSI Class 900 – 2500
- Heat exchanger
- Pressure vessel
- Turbine casing
- High pressure steam line
Standar flange yang sering dipasangkan dengan stud bolt B16 umumnya mengacu pada standar dari American Society of Mechanical Engineers (ASME), khususnya ASME B16.5 untuk flange pipa.
Keunggulan Menggunakan Stud Bolt B16
- Mampu menahan tekanan dan suhu ekstrem
- Mengurangi risiko kebocoran flange
- Umur pakai lebih panjang
- Stabil dalam aplikasi industri berat
- Cocok untuk sistem steam dan high-pressure gas
Tips Memilih Stud Bolt B16 untuk Proyek
Agar performa maksimal, perhatikan beberapa hal berikut:
- Pastikan sertifikasi material (Mill Test Certificate / MTC).
- Periksa standar manufaktur (ASTM A193 Grade B16).
- Gunakan nut yang sesuai (biasanya ASTM A194 Grade 4 atau 7).
- Sesuaikan panjang stud bolt dengan tebal flange + gasket.
- Pastikan torque tightening sesuai spesifikasi teknis.
Stud Bolt B16 merupakan solusi ideal untuk sambungan flange tekanan tinggi dan suhu tinggi. Dengan kekuatan tarik tinggi, ketahanan panas superior, serta performa stabil dalam lingkungan ekstrem, material ini banyak dipilih dalam industri kritikal seperti minyak & gas dan pembangkit listrik.
Jika aplikasi Anda melibatkan tekanan tinggi dan temperatur ekstrem, memilih Stud Bolt ASTM A193 Grade B16 adalah investasi jangka panjang untuk keamanan dan keandalan sistem perpipaan.
