Mengenal Spectacle Blind pada Piping System Industri
Dalam sistem perpipaan industri (piping system), aspek keselamatan dan kemudahan maintenance menjadi prioritas utama. Salah satu komponen penting yang sering digunakan untuk isolasi aliran adalah spectacle blind. Komponen ini banyak diaplikasikan pada industri minyak & gas, petrokimia, pembangkit listrik, hingga pabrik manufaktur berat.
Artikel ini akan membahas secara lengkap tentang pengertian spectacle blind, fungsi, jenis, material, hingga standar yang digunakan dalam instalasinya.
Apa Itu Spectacle Blind?

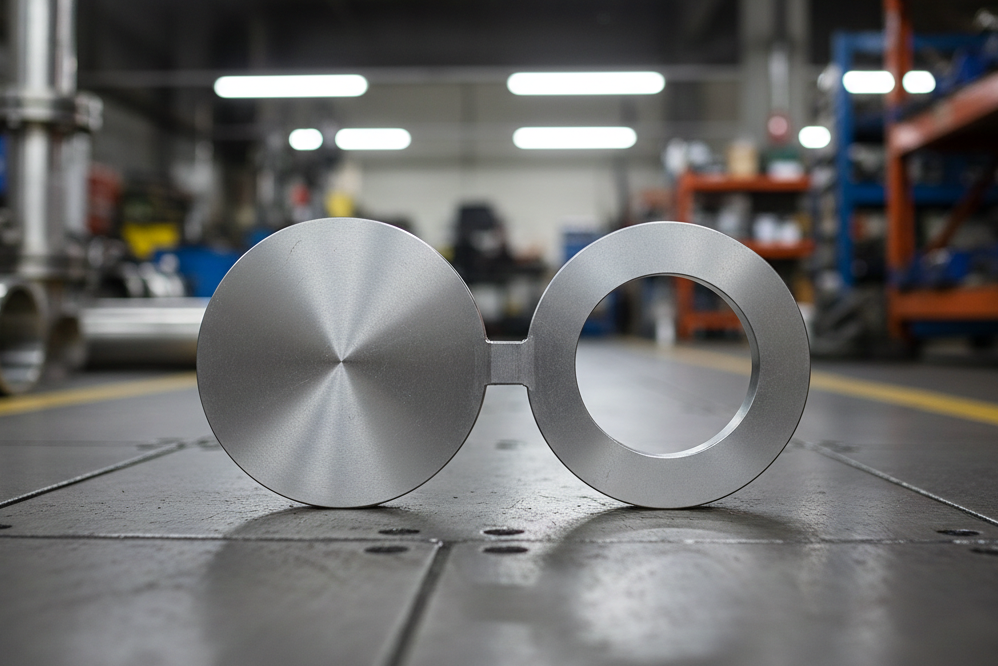

Spectacle blind adalah komponen mekanis pada sistem perpipaan yang berfungsi untuk mengisolasi atau membuka aliran fluida dengan cara membalik (flip) posisi plate di antara flange.
Disebut “spectacle” karena bentuknya menyerupai kacamata: terdiri dari dua bagian berbentuk lingkaran yang terhubung oleh batang kecil (ligament):
- Satu sisi berupa solid plate (blind) untuk menutup aliran
- Satu sisi berupa ring (spacer) untuk membuka aliran
Spectacle blind biasanya dipasang di antara flange sesuai standar seperti ASME B16.48.
Baca Juga: Penggunaan Fitting Indonesia Pipa pada Industri Minyak dan Gas
Fungsi Spectacle Blind pada Piping System
Penggunaan spectacle blind dalam sistem perpipaan industri memiliki beberapa fungsi utama:
1. Isolasi Jalur Pipa Secara Aman
Digunakan saat maintenance, inspeksi, atau shutdown agar aliran fluida benar-benar terhenti.
2. Keamanan Kerja (Safety Isolation)
Memberikan isolasi fisik yang terlihat secara visual (positive isolation), berbeda dengan valve yang masih berpotensi bocor.
3. Memudahkan Switching Operasi
Operator hanya perlu membuka flange dan membalik plate untuk mengubah kondisi dari “open” ke “closed”.
4. Digunakan pada Sistem Tekanan Tinggi
Banyak dipakai pada plant dengan tekanan dan temperatur tinggi seperti kilang minyak dan pembangkit listrik.
Komponen Spectacle Blind
Secara umum, spectacle blind terdiri dari:
- Blind (Solid Disc) → Menutup aliran
- Spacer (Ring Disc) → Membuka aliran
- Ligament (Bridge) → Penghubung antara dua disc
- Flange & Bolt Set → Untuk pemasangan
Material Spectacle Blind
Pemilihan material sangat bergantung pada fluida, tekanan, dan temperatur operasi. Beberapa material yang umum digunakan:
- Carbon Steel (A105) / A516 Grade 70
- Stainless Steel (SS304, SS316)
- Alloy Steel
- Duplex Stainless Steel
Untuk sistem tekanan tinggi, material biasanya mengacu pada standar seperti ASTM A105.
Standar yang Digunakan
Dalam industri, spectacle blind harus memenuhi standar internasional agar aman digunakan. Standar yang umum dipakai antara lain:
- ASME B16.48 → Dimensi dan rating line blanks
- ASME B16.5 → Dimensi flange
- API 590 → Spesifikasi teknis untuk steel line blanks
Standar tersebut memastikan spectacle blind mampu menahan tekanan sesuai class (150, 300, 600, 900, 1500, 2500).

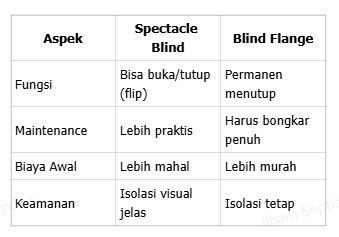

Perbedaan Spectacle Blind dengan Blind Flange
Spectacle blind lebih fleksibel untuk sistem yang sering membutuhkan isolasi berkala.
Kelebihan dan Kekurangan Spectacle Blind
Kelebihan:
- Memberikan isolasi positif
- Aman untuk maintenance
- Praktis untuk sistem shutdown berkala
- Tahan tekanan tinggi
Kekurangan:
- Membutuhkan ruang pemasangan lebih besar
- Perlu downtime saat flipping
- Lebih berat dibanding spacer biasa
Aplikasi Spectacle Blind di Industri
Spectacle blind banyak digunakan pada:
- Industri minyak & gas (upstream & downstream)
- Kilang petrokimia
- Pabrik pupuk
- Power plant
- Offshore platform
Biasanya dipasang pada jalur utama (main line) yang membutuhkan isolasi berkala.
Cara Kerja Spectacle Blind
- Sistem dihentikan dan tekanan dilepas.
- Baut flange dibuka.
- Plate dibalik (blind atau spacer).
- Baut dikencangkan kembali sesuai torque spec.
- Sistem dapat dioperasikan kembali.
Proses ini memastikan tidak ada aliran yang lewat saat posisi blind aktif.
Spectacle blind adalah komponen penting dalam piping system industri yang berfungsi sebagai alat isolasi mekanis yang aman dan dapat diverifikasi secara visual. Dengan mengikuti standar seperti ASME B16.48 dan ASME B16.5, komponen ini mampu memberikan keamanan maksimal pada sistem tekanan tinggi.
Bagi industri yang mengutamakan safety dan kemudahan maintenance, spectacle blind merupakan solusi isolasi yang sangat direkomendasikan. Hubungi kami segera untuk informasi lebih lanjut.
