Cara Instalasi Orifice Flange yang Benar Sesuai Standar
Orifice flange merupakan komponen penting dalam sistem perpipaan industri yang berfungsi untuk mengukur laju aliran fluida (flow rate). Agar hasil pengukuran akurat dan sistem tetap aman, instalasi orifice flange harus dilakukan dengan benar dan sesuai standar yang berlaku seperti ASME, ISO, dan API. Kesalahan pemasangan dapat menyebabkan pembacaan tidak akurat, kebocoran, hingga kerusakan sistem.
Artikel ini akan membahas secara lengkap cara instalasi orifice flange yang benar sesuai standar industri, mulai dari persiapan hingga pengecekan akhir.
Pengertian Orifice Flange

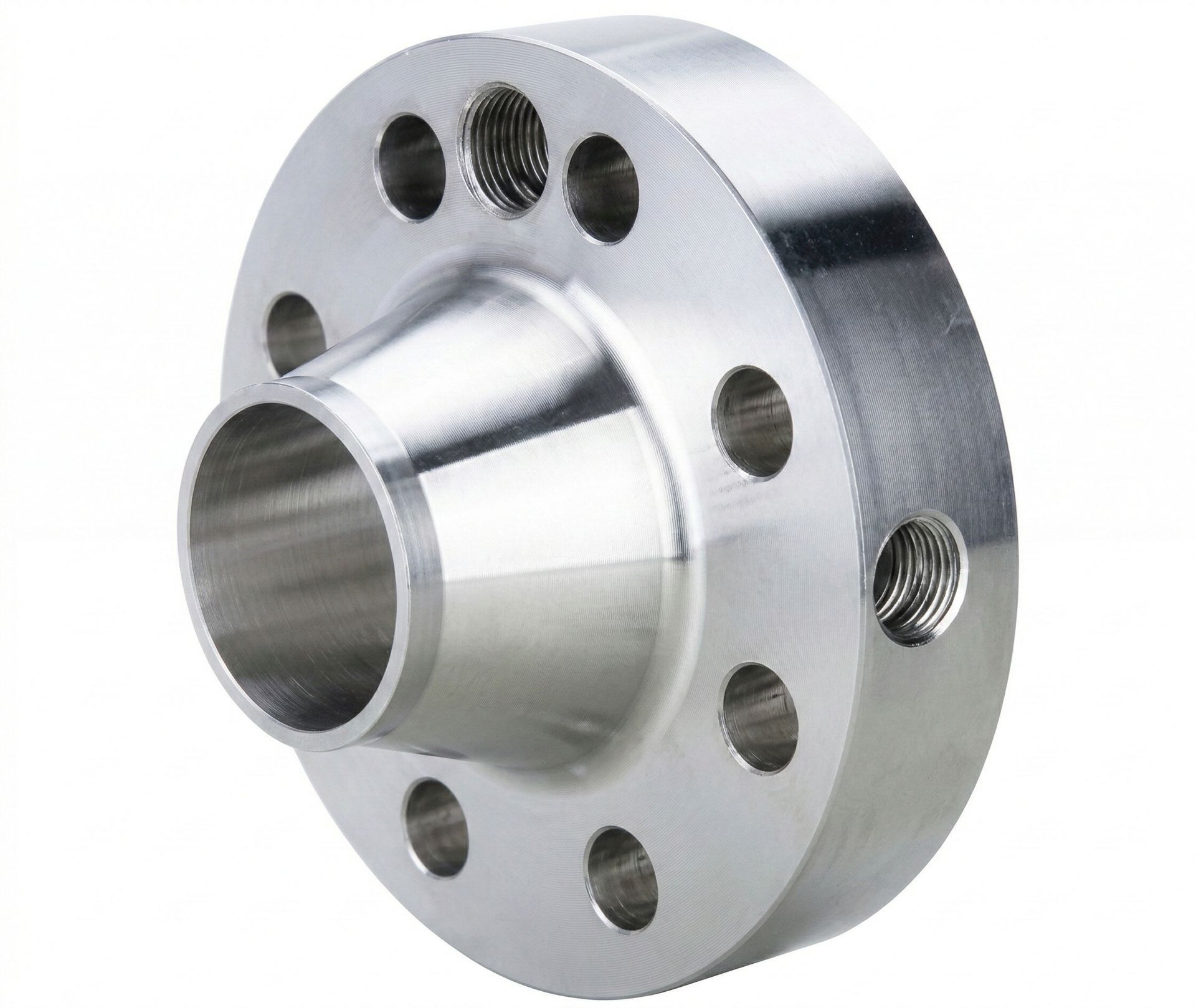

Orifice flange adalah jenis flange khusus yang digunakan bersama orifice plate untuk mengukur aliran fluida dalam pipa. Flange ini biasanya dilengkapi dengan pressure tapping (lubang pengukuran tekanan) yang terhubung ke differential pressure transmitter.
Orifice flange banyak digunakan pada industri:
- Minyak dan gas
- Petrokimia
- Pembangkit listrik
- Air dan utilitas industri
Baca Juga: Peran Sockolet dalam Sistem Perpipaan Industri Modern
Standar Instalasi Orifice Flange
Beberapa standar internasional yang umum digunakan dalam instalasi orifice flange antara lain:
- ASME B16.36 – Orifice Flanges
- ASME MFC-3M – Measurement of Fluid Flow
- ISO 5167 – Flow Measurement
- API RP 14E – Design and Installation Practices
Mengikuti standar ini sangat penting untuk menjamin akurasi pengukuran dan keselamatan sistem.
Persiapan Sebelum Instalasi
Sebelum melakukan pemasangan, pastikan beberapa hal berikut sudah terpenuhi.
Pemeriksaan Material
- Pastikan ukuran flange, rating tekanan, dan material sesuai spesifikasi pipa
- Periksa kondisi orifice plate (tidak bengkok, bersih, dan tajam di bagian bore)
- Pastikan gasket dan baut dalam kondisi baik
Posisi Pipa Lurus (Straight Run)
Agar pengukuran akurat, pipa harus memiliki:
- Upstream (sebelum orifice): minimal 10–20 kali diameter pipa
- Downstream (sesudah orifice): minimal 5–10 kali diameter pipa
(Sesuai rekomendasi ISO 5167
Langkah-Langkah Instalasi Orifice Flange
Pastikan Arah Aliran
- Orifice plate memiliki tanda flow direction
- Bagian sharp edge harus menghadap ke arah upstream (arah datangnya aliran)
Pemasangan Orifice Plate
- Pasang orifice plate di antara dua orifice flange
- Pastikan posisi plate center (tidak miring) agar lubang tepat di tengah pipa
Penempatan Gasket
- Gunakan gasket yang sesuai standar tekanan dan temperatur
- Pastikan gasket tidak menutupi lubang orifice atau pressure tapping
Penyelarasan Flange
- Pastikan kedua flange sejajar dan lurus
- Hindari adanya misalignment karena dapat mempengaruhi akurasi dan menyebabkan kebocoran
Pengencangan Baut
- Kencangkan baut secara bersilang (cross tightening)
- Gunakan torque wrench sesuai nilai torsi yang direkomendasikan
- Jangan mengencangkan baut secara berlebihan
Penyambungan Pressure Tapping
- Hubungkan pressure tapping ke impulse line atau transmitter
- Pastikan tidak ada kebocoran dan jalur tekanan bersih dari kotoran
Pengecekan Setelah Instalasi
Setelah pemasangan selesai, lakukan beberapa pengecekan berikut:
- Pastikan tidak ada kebocoran pada flange dan sambungan
- Periksa kembali arah aliran dan posisi orifice plate
- Lakukan pressure test jika diperlukan
- Kalibrasi sistem pengukuran untuk memastikan akurasi
Kesalahan Umum yang Harus Dihindari
Beberapa kesalahan yang sering terjadi dalam instalasi orifice flange:
- Salah arah pemasangan orifice plate
- Pipa tidak lurus sebelum dan sesudah orifice
- Gasket menutup sebagian lubang orifice
- Baut dikencangkan tidak merata
- Pressure tapping tersumbat kotoran
Menghindari kesalahan ini akan membantu menjaga akurasi flow measurement dan umur pakai peralatan.
Instalasi orifice flange yang benar sesuai standar sangat menentukan keakuratan pengukuran aliran dan keamanan sistem perpipaan. Dengan mengikuti prosedur yang tepat, menggunakan material berkualitas, serta mematuhi standar internasional, risiko kesalahan dan kerusakan dapat diminalkan.
Pastikan proses instalasi dilakukan oleh tenaga yang berpengalaman dan selalu mengacu pada spesifikasi teknis yang berlaku.
