Peran Orifice Flange dalam Sistem Instrumentasi Industri

Bagi orang awam, bentuk orifice flange mungkin terlihat seperti flange biasa. Namun di lingkungan industri, komponen ini punya fungsi yang cukup vital, terutama dalam sistem flow measurement. Bahkan pada beberapa fasilitas produksi, akurasi pembacaan flow sangat menentukan efisiensi operasional dan stabilitas proses produksi.

Baca Juga: Tips Membaca Ukuran Ulir Baut dengan Benar

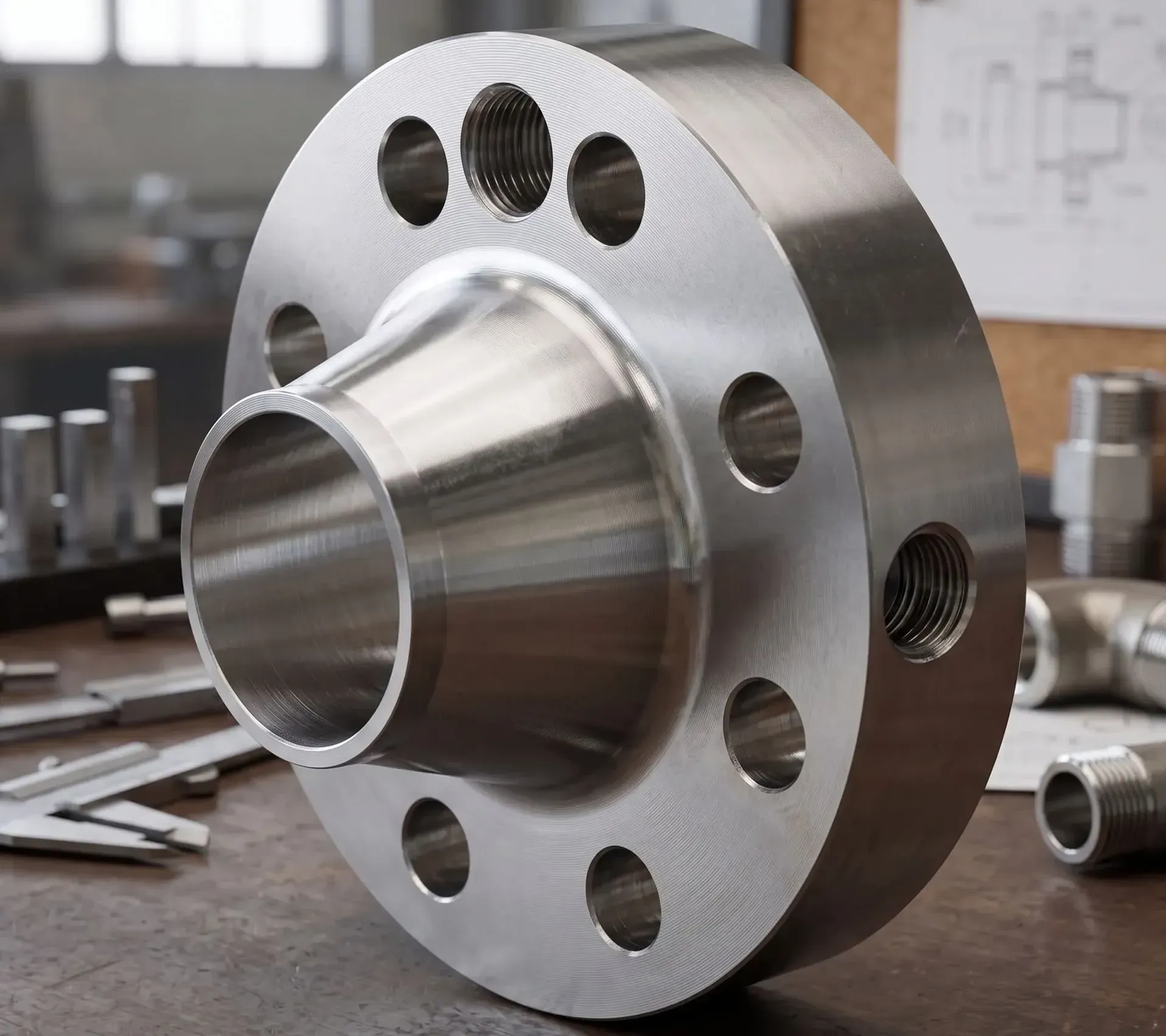

Apa Itu Orifice Flange?

Orifice flange adalah jenis flange khusus yang digunakan untuk pemasangan orifice plate dalam sistem perpipaan. Komponen ini biasanya dipasang berpasangan dan dilengkapi pressure tap untuk mengambil data tekanan diferensial.

Perbedaan tekanan yang terjadi sebelum dan sesudah fluida melewati orifice plate nantinya akan digunakan untuk menghitung flow rate atau laju aliran.

Sistem seperti ini cukup umum digunakan di berbagai sektor industri, seperti:

• Oil & gas
• Petrokimia
• Power plant
• Industri kimia
• Pengolahan air
• Industri makanan dan minuman

Alasannya cukup sederhana. Sistem orifice flange relatif efektif, mudah diintegrasikan dengan instrumentasi, dan masih sangat andal untuk berbagai kebutuhan pengukuran aliran.

Hubungan Orifice Flange dengan Sistem Instrumentasi

Dalam sistem instrumentasi industri, flow measurement menjadi salah satu parameter utama yang terus dipantau. Operator membutuhkan data aliran secara real-time agar proses produksi tetap stabil.

Di sinilah orifice flange berperan sebagai bagian penting dalam pengambilan data tekanan diferensial.

Biasanya, pressure transmitter akan terhubung ke pressure tap pada orifice flange. Dari data tekanan tersebut, sistem kontrol kemudian menghitung besarnya aliran fluida yang melewati pipa.

Kalau dianalogikan secara sederhana, orifice flange bisa dianggap sebagai “penghubung” antara sistem perpipaan dan perangkat instrumentasi.

Tanpa komponen ini, proses pembacaan flow tidak akan berjalan optimal.

Mengapa Orifice Flange Banyak Digunakan?

Meski saat ini sudah banyak teknologi flow meter modern, penggunaan orifice flange masih sangat umum di industri. Salah satu alasannya karena sistem ini cukup stabil untuk kondisi tekanan dan temperatur tinggi.

Selain itu, desainnya juga relatif sederhana dibanding beberapa jenis flow meter lain.

Di lapangan, banyak engineer lebih menyukai sistem orifice karena:

• Perawatannya lebih mudah
• Komponen relatif tahan lama
• Cocok untuk tekanan tinggi
• Bisa digunakan pada berbagai jenis fluida
• Biaya instalasi lebih efisien

Untuk proyek industri berskala besar, faktor efisiensi seperti ini biasanya sangat dipertimbangkan.

Pengaruh Akurasi terhadap Sistem Kontrol

Dalam sistem otomatisasi industri, kesalahan data flow bisa memengaruhi banyak hal. Mulai dari kestabilan proses produksi sampai konsumsi energi.

Misalnya pada sistem steam, jika pembacaan flow tidak akurat, distribusi panas bisa menjadi tidak seimbang. Akibatnya, proses produksi menjadi kurang efisien.

Hal serupa juga sering terjadi pada industri kimia yang membutuhkan rasio pencampuran material secara presisi.

Karena itu, kualitas orifice flange tidak boleh dianggap sepele. Posisi pressure tap, kualitas machining, hingga pemasangan gasket semuanya dapat memengaruhi hasil pembacaan instrumen.

Kadang masalahnya bukan pada transmitternya, tetapi justru berasal dari instalasi flange yang kurang presisi.

Peran Penting Pressure Tap

Salah satu ciri khas orifice flange adalah adanya pressure tap. Bagian inilah yang memungkinkan sistem instrumentasi membaca tekanan diferensial secara akurat.

Pressure tap biasanya ditempatkan sesuai standard tertentu agar hasil pengukuran tetap konsisten.

Kalau posisi lubang meleset sedikit saja, hasil pembacaan bisa ikut berubah. Dalam sistem produksi yang berjalan terus-menerus, selisih kecil seperti ini bisa berdampak besar terhadap efisiensi operasional.

Itulah sebabnya proses machining orifice flange biasanya membutuhkan tingkat presisi yang tinggi.

Tantangan di Lapangan

Dalam praktiknya, penggunaan orifice flange tidak selalu berjalan mulus. Ada beberapa masalah yang cukup sering ditemukan di lapangan, seperti:

• Pressure tap tersumbat
• Kebocoran pada sambungan flange
• Korosi akibat fluida tertentu
• Kesalahan pemasangan orifice plate
• Alignment pipa yang kurang presisi

Masalah-masalah ini bisa menyebabkan pembacaan flow menjadi tidak stabil.

Bahkan ada kondisi di mana operator mengira transmitternya rusak, padahal sumber masalahnya justru berasal dari sambungan orifice flange.

Karena itu, inspeksi rutin menjadi bagian penting dalam maintenance sistem instrumentasi.

Pemilihan Material Juga Sangat Berpengaruh

Orifice flange tersedia dalam berbagai jenis material, mulai dari carbon steel, stainless steel, hingga alloy steel.

Pemilihannya harus disesuaikan dengan kondisi kerja di lapangan, seperti:

• Tekanan operasi
• Temperatur fluida
• Jenis media yang dialirkan
• Risiko korosi
• Lingkungan operasional

Pada industri dengan fluida korosif misalnya, penggunaan material yang salah dapat mempercepat kerusakan flange dan memengaruhi akurasi sistem instrumentasi.

Karena itu, engineer biasanya cukup detail saat menentukan spesifikasi material.

Orifice Flange dan Keandalan Sistem Produksi

Kalau diperhatikan lebih jauh, peran orifice flange sebenarnya bukan hanya soal pengukuran aliran. Komponen ini ikut membantu menjaga kestabilan proses produksi secara keseluruhan.

Data flow yang akurat membantu operator mengambil keputusan dengan lebih cepat dan tepat. Selain itu, sistem kontrol otomatis juga dapat bekerja lebih optimal.

Dalam industri modern yang mengutamakan efisiensi, hal-hal seperti ini sangat penting.

Tidak heran kalau komponen yang terlihat sederhana seperti orifice flange tetap menjadi bagian penting dalam berbagai sistem instrumentasi hingga sekarang.

Butuh Orifice Flange Berkualitas untuk Kebutuhan Industri?

Memilih orifice flange tidak bisa sembarangan, apalagi untuk sistem instrumentasi dan flow measurement yang membutuhkan tingkat akurasi tinggi. Kualitas material, presisi machining, hingga kesesuaian standard sangat berpengaruh terhadap performa sistem produksi secara keseluruhan.

Jika Anda sedang mencari supplier orifice flange, flange, fitting, gasket, maupun kebutuhan piping industri lainnya, PT Karya Prima Suplindo siap membantu kebutuhan proyek Anda.

Didukung produk berkualitas dan pengalaman dalam memenuhi kebutuhan industri oil & gas, petrokimia, power plant, hingga manufaktur, KPS menyediakan berbagai material industri dengan standard terpercaya.

Untuk informasi produk dan penawaran lebih lanjut, Anda dapat mengunjungi website resmi Karya Prima Suplindo atau menghubungi tim KPS secara langsung.
