Fungsi Reducer Eccentric dalam Sistem Perpipaan Industri
Dalam sistem perpipaan industri, pemilihan komponen yang tepat sangat menentukan efisiensi aliran fluida, keamanan operasional, serta umur pakai instalasi. Salah satu komponen penting yang sering digunakan pada berbagai sektor industri adalah reducer eccentric.
Lalu, apa sebenarnya fungsi reducer eccentric dalam sistem perpipaan industri? Mengapa komponen ini lebih dipilih dibanding jenis reducer lainnya pada kondisi tertentu? Simak pembahasan lengkap berikut ini.

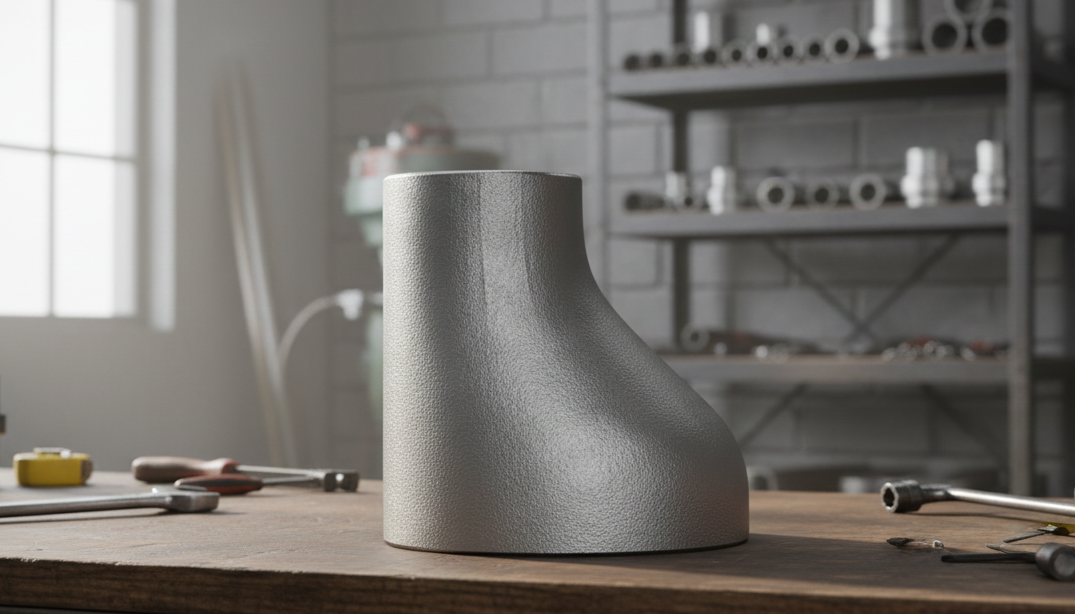

Apa Itu Reducer Eccentric?
Reducer eccentric adalah fitting pipa yang berfungsi untuk menghubungkan dua pipa dengan diameter berbeda, namun dengan satu sisi yang sejajar (tidak simetris). Berbeda dengan reducer concentric yang memiliki garis tengah sejajar di kedua ujungnya, reducer eccentric memiliki satu sisi rata (flat side).
Secara umum, reducer eccentric tersedia dalam berbagai material seperti:
- Carbon steel
- Stainless steel
- Alloy steel
- PVC atau HDPE (untuk aplikasi tertentu)
Komponen ini banyak digunakan pada industri minyak dan gas, petrokimia, pembangkit listrik, pengolahan air, hingga industri makanan dan farmasi.
Baca Juga: Kelebihan Heavy Hex Nut untuk Proyek Oil dan Gas Skala Besar
Fungsi Reducer Eccentric dalam Sistem Perpipaan Industri
Berikut adalah beberapa fungsi utama reducer eccentric:
1. Mencegah Terbentuknya Air Pocket (Kantong Udara)
Pada sistem perpipaan horizontal, terutama untuk aliran cairan, reducer eccentric dipasang dengan sisi rata di bagian atas (flat on top).
Tujuannya adalah untuk mencegah terbentuknya kantong udara (air pocket) yang dapat:
- Mengganggu aliran fluida
- Menyebabkan kavitasi
- Menurunkan efisiensi pompa
Dengan desain eksentrik, aliran fluida tetap penuh dan stabil.
2. Menghindari Penumpukan Sedimen
Untuk aliran fluida yang mengandung partikel padat (slurry atau limbah), reducer eccentric dapat dipasang dengan sisi rata di bawah (flat on bottom).
Manfaatnya:
- Menghindari penumpukan endapan
- Mengurangi risiko penyumbatan
- Menjaga performa sistem dalam jangka panjang
Hal ini sangat penting pada industri pengolahan limbah dan pertambangan.
3. Mengoptimalkan Kinerja Pompa
Reducer eccentric sering digunakan pada sisi suction pompa. Dalam standar praktik desain industri seperti yang direkomendasikan oleh American Petroleum Institute (API), penggunaan reducer eccentric pada suction line membantu:
- Menjaga aliran penuh menuju pompa
- Mengurangi turbulensi
- Mencegah kavitasi
- Memperpanjang umur pompa
Karena itu, reducer eccentric menjadi pilihan utama dibanding reducer concentric pada instalasi pompa horizontal.
4. Menyesuaikan Perubahan Diameter Pipa
Dalam sistem perpipaan, sering terjadi perubahan kapasitas aliran sehingga dibutuhkan diameter pipa yang berbeda. Reducer eccentric memungkinkan transisi diameter secara bertahap tanpa mengganggu keseimbangan aliran.
Keuntungannya:
- Penurunan tekanan lebih terkendali
- Distribusi aliran lebih stabil
- Sistem lebih efisien
5. Meningkatkan Keamanan dan Stabilitas Sistem
Aliran fluida yang tidak stabil dapat menyebabkan:
- Getaran berlebih
- Tekanan tidak merata
- Kerusakan fitting dan valve
Dengan pemasangan reducer eccentric yang tepat, sistem menjadi lebih stabil dan risiko kegagalan mekanis dapat diminimalkan.

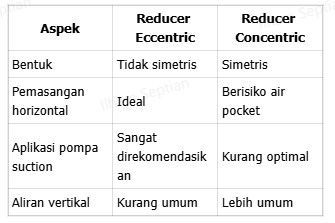

Perbedaan Reducer Eccentric dan Reducer Concentric
Secara umum, reducer concentric lebih sering digunakan pada pipa vertikal, sedangkan reducer eccentric lebih optimal pada sistem horizontal.
Aplikasi Reducer Eccentric di Berbagai Industri
Reducer eccentric banyak digunakan pada:
- Industri minyak dan gas
- Pabrik kimia
- Pembangkit listrik
- Sistem HVAC industri
- Instalasi pengolahan air dan limbah
- Industri makanan dan minuman
Pada sistem yang mengikuti standar seperti ASME (khususnya kode B16.9 untuk fitting pipa), reducer eccentric diproduksi dengan spesifikasi ketat guna memastikan ketahanan terhadap tekanan dan suhu tinggi.
Cara Pemasangan Reducer Eccentric yang Benar
Agar fungsinya optimal, berikut prinsip pemasangan yang perlu diperhatikan:
- Untuk cairan → pasang flat on top (sisi rata di atas).
- Untuk slurry atau cairan dengan partikel → pasang flat on bottom.
- Pastikan alignment pipa presisi.
- Gunakan pengelasan atau sambungan sesuai standar tekanan sistem.
Kesalahan pemasangan dapat menyebabkan turbulensi, kavitasi, bahkan kerusakan pompa.
Reducer eccentric memiliki peran penting dalam sistem perpipaan industri, terutama untuk:
- Mencegah air pocket
- Menghindari sedimentasi
- Mengoptimalkan kinerja pompa
- Menjaga stabilitas aliran
- Meningkatkan keamanan sistem
Pemilihan dan pemasangan yang tepat akan meningkatkan efisiensi operasional serta memperpanjang umur instalasi perpipaan secara keseluruhan.
Jika Anda sedang merancang atau memodifikasi sistem perpipaan industri, pastikan penggunaan reducer eccentric disesuaikan dengan jenis fluida, orientasi pipa, serta standar teknis yang berlaku.
