Tips Membaca Ukuran Ulir Baut dengan Benar

Namun, dalam praktiknya, banyak teknisi maupun pekerja lapangan masih mengalami kesulitan dalam membaca ukuran ulir baut dengan benar. Hal ini biasanya terjadi karena kurangnya pemahaman terhadap sistem ukuran ulir, seperti diameter nominal, pitch, serta perbedaan antara standar metrik dan imperial yang sering kali terlihat mirip tetapi sebenarnya tidak kompatibel satu sama lain.

Karena itu, memahami cara membaca ukuran ulir baut sangat penting, baik untuk teknisi, engineer, maupun pekerja lapangan.

Baca Juga: Elbow Pipa Galvanis vs Carbon Steel: Pilihan Terbaik untuk Konstruksi

Apa Itu Ulir Baut?

Ulir baut adalah alur spiral pada permukaan baut yang berfungsi untuk mengunci atau mengikat komponen lain. Ulir ini memiliki standar ukuran tertentu yang harus dipahami agar sesuai dengan mur atau komponen pasangan lainnya.

Secara umum, ulir baut dibedakan menjadi:

• Ulir metrik (Metric Thread)
• Ulir imperial (Inch Thread / UNC & UNF)

Komponen Utama dalam Ukuran Ulir Baut

Sebelum membaca ukuran, Anda perlu memahami bagian penting berikut:

1. Diameter Baut

Diameter adalah ukuran lebar luar ulir baut.

• Contoh: M10 berarti diameter nominal 10 mm
• Semakin besar angka, semakin besar baut

2. Pitch Ulir

Pitch adalah jarak antara satu puncak ulir ke puncak ulir berikutnya.

• Diukur dalam mm (untuk metrik)
• Semakin kecil pitch, ulir semakin rapat

Contoh:

• M10 x 1.5 → pitch 1.5 mm

3. Panjang Baut

Panjang dihitung dari bawah kepala baut hingga ujung baut (tanpa kepala).

4. Standar Ulir

Beberapa standar yang umum digunakan:

• ISO Metric (paling umum di Indonesia)
• UNC (Unified National Coarse)
• UNF (Unified National Fine)

Cara Membaca Ukuran Ulir Baut dengan Benar

1. Perhatikan Kode pada Baut

Biasanya tertulis seperti:

• M8 x 1.25 x 30
• 3/8”-16 UNC x 1”

Artinya:

• Diameter
• Pitch (atau TPI untuk imperial)
• Panjang

2. Gunakan Thread Gauge (Alat Ukur Ulir)

Thread Gauge sangat membantu untuk mencocokkan bentuk ulir dengan standar yang tepat.

Cara penggunaannya:

• Tempelkan gauge ke ulir baut
• Cari ukuran yang paling rapat dan sesuai
• Baca angka yang tertera

3. Ukur Diameter dengan Jangka Sorong

Gunakan caliper untuk mengukur diameter luar baut secara akurat.

Tips:

• Ukur di bagian ulir, bukan kepala baut
• Pastikan tidak miring saat mengukur

4. Hitung Pitch Secara Manual (Jika Tidak Ada Gauge)

Jika tidak ada alat:

• Tandai 10 ulir
• Ukur panjang totalnya
• Bagi hasilnya dengan jumlah ulir

Contoh:
10 ulir = 15 mm → pitch = 1.5 mm

5. Pahami Sistem Metrik vs Imperial

• Metrik: M8, M10, M12 (mm)
• Imperial: 1/4”, 3/8”, 1/2” (inch)

Kesalahan memahami sistem ini sering menyebabkan baut tidak cocok.

Kesalahan Umum Saat Membaca Ukuran Ulir Baut

1. Salah Membaca Pitch

Banyak orang hanya fokus pada diameter tanpa memperhatikan pitch.

2. Mengira Semua Baut Sama

Padahal M10 x 1.25 dan M10 x 1.5 berbeda fungsi.

3. Tidak Membedakan Standar Ulir

UNC dan UNF bisa terlihat sama tetapi tidak kompatibel.

4. Mengukur dengan Alat Tidak Presisi

Penggaris biasa tidak cukup akurat untuk ulir baut.

Tips Profesional Agar Tidak Salah Ukur

• Selalu gunakan alat ukur yang tepat
• Simpan data spesifikasi baut
• Gunakan referensi standar ISO
• Cocokkan dengan mur sebelum instalasi
• Gunakan supplier terpercaya untuk kebutuhan industri

Membaca ukuran ulir baut dengan benar bukan hanya soal teknis sederhana, tetapi juga sangat berpengaruh pada keamanan dan performa sistem. Dengan memahami diameter, pitch, panjang, serta standar ulir, Anda dapat menghindari kesalahan instalasi yang merugikan.

Penggunaan alat seperti thread gauge dan jangka sorong sangat disarankan untuk hasil yang lebih akurat.

Jika Anda sedang menangani proyek industri, konstruksi, fabrikasi, atau maintenance peralatan, kesalahan sekecil apa pun dalam pemilihan dan pembacaan ukuran ulir baut bisa berdampak besar pada sistem secara keseluruhan. Mulai dari ketidaksesuaian komponen, kebocoran sambungan, hingga potensi kegagalan struktur yang berisiko tinggi.

Untuk itu, Anda membutuhkan supplier yang tidak hanya menyediakan produk, tetapi juga memahami standar teknis dan kebutuhan industri Anda.

Solusi Kebutuhan Fastener & Komponen Industri dari KPS

Kami di KPS hadir sebagai mitra terpercaya untuk berbagai kebutuhan komponen industri, khususnya:

• Baut & mur berbagai ukuran standar metrik dan imperial

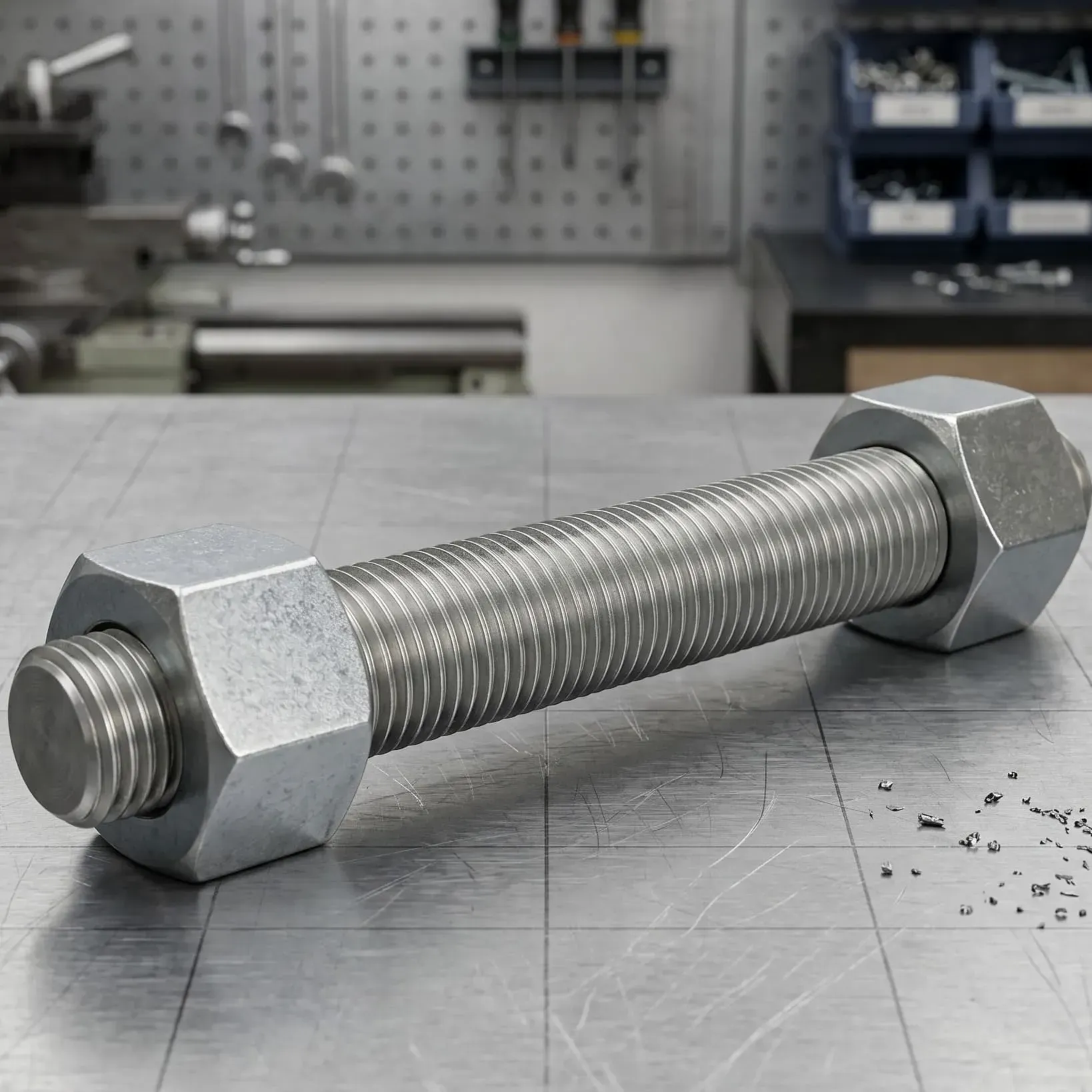

• Stud bolt & threaded rod

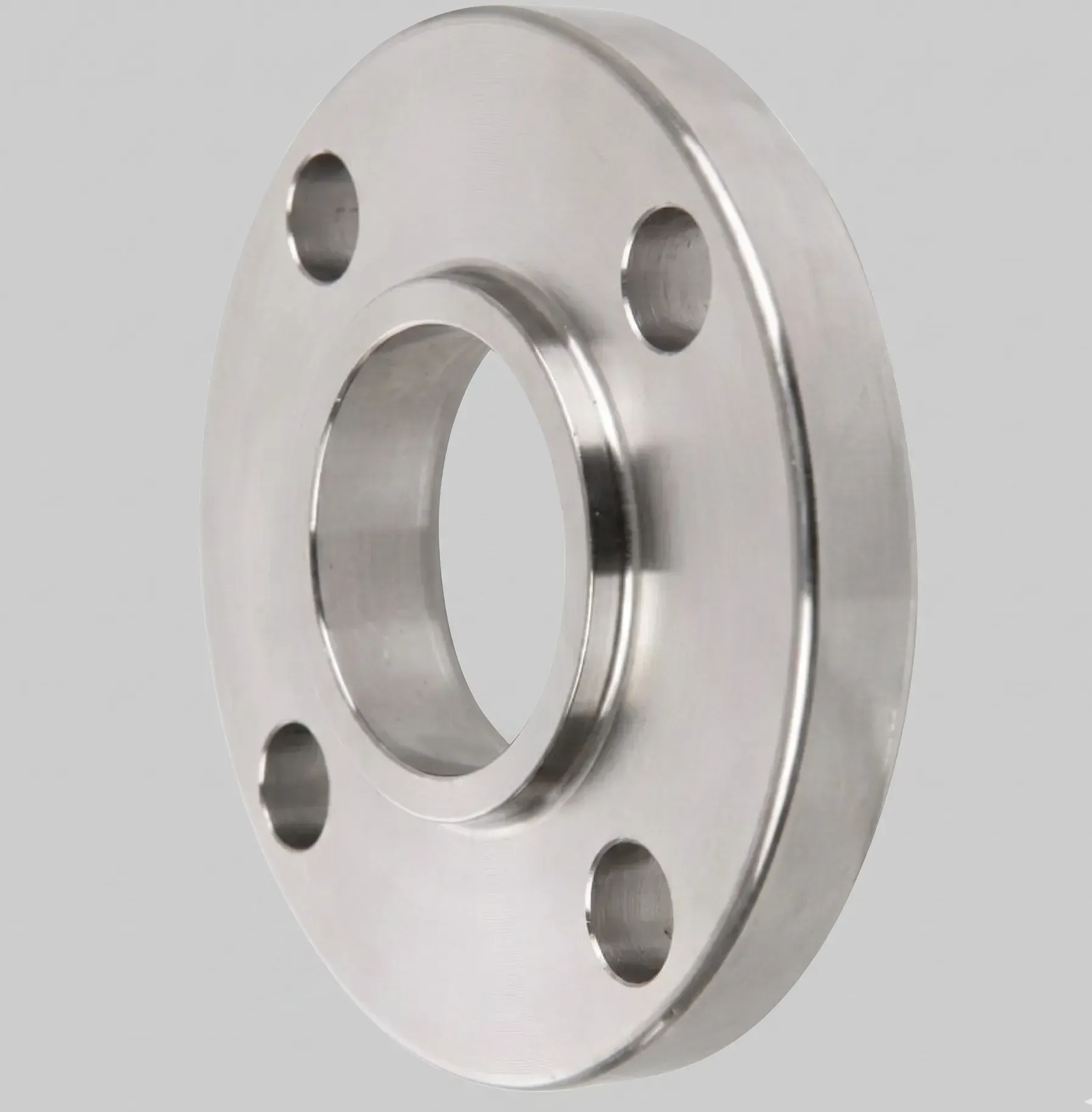

• Flange & gasket industri

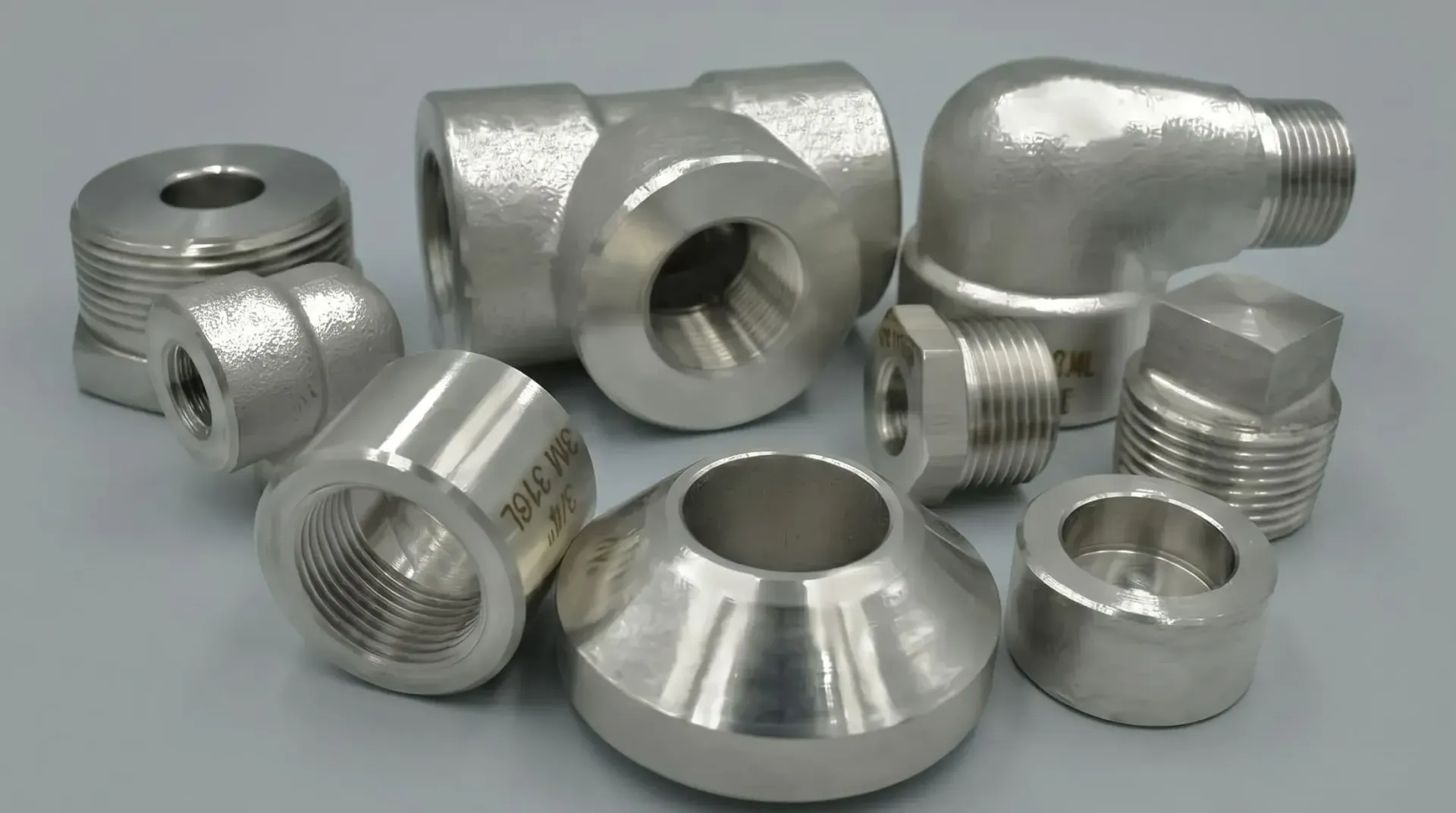

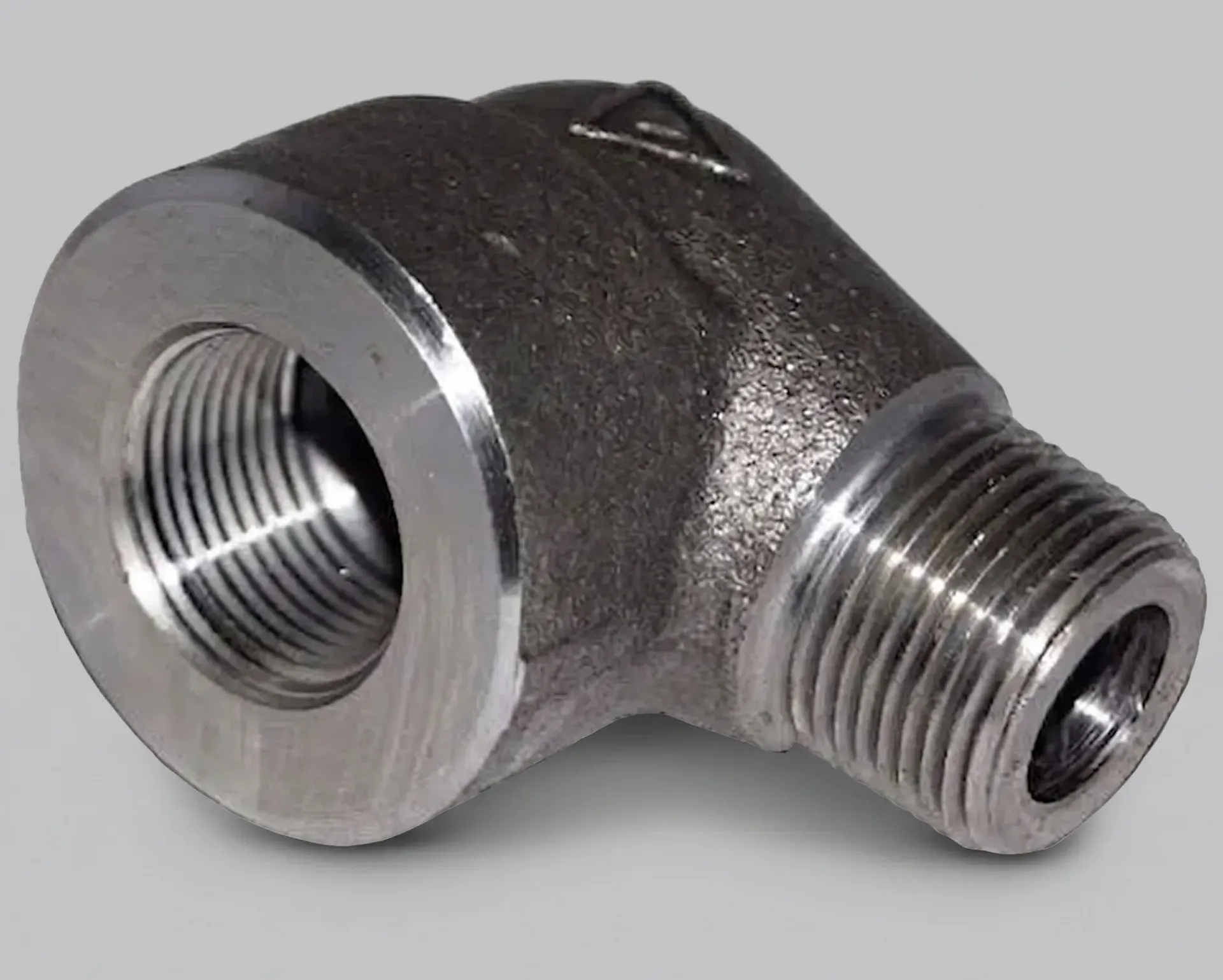

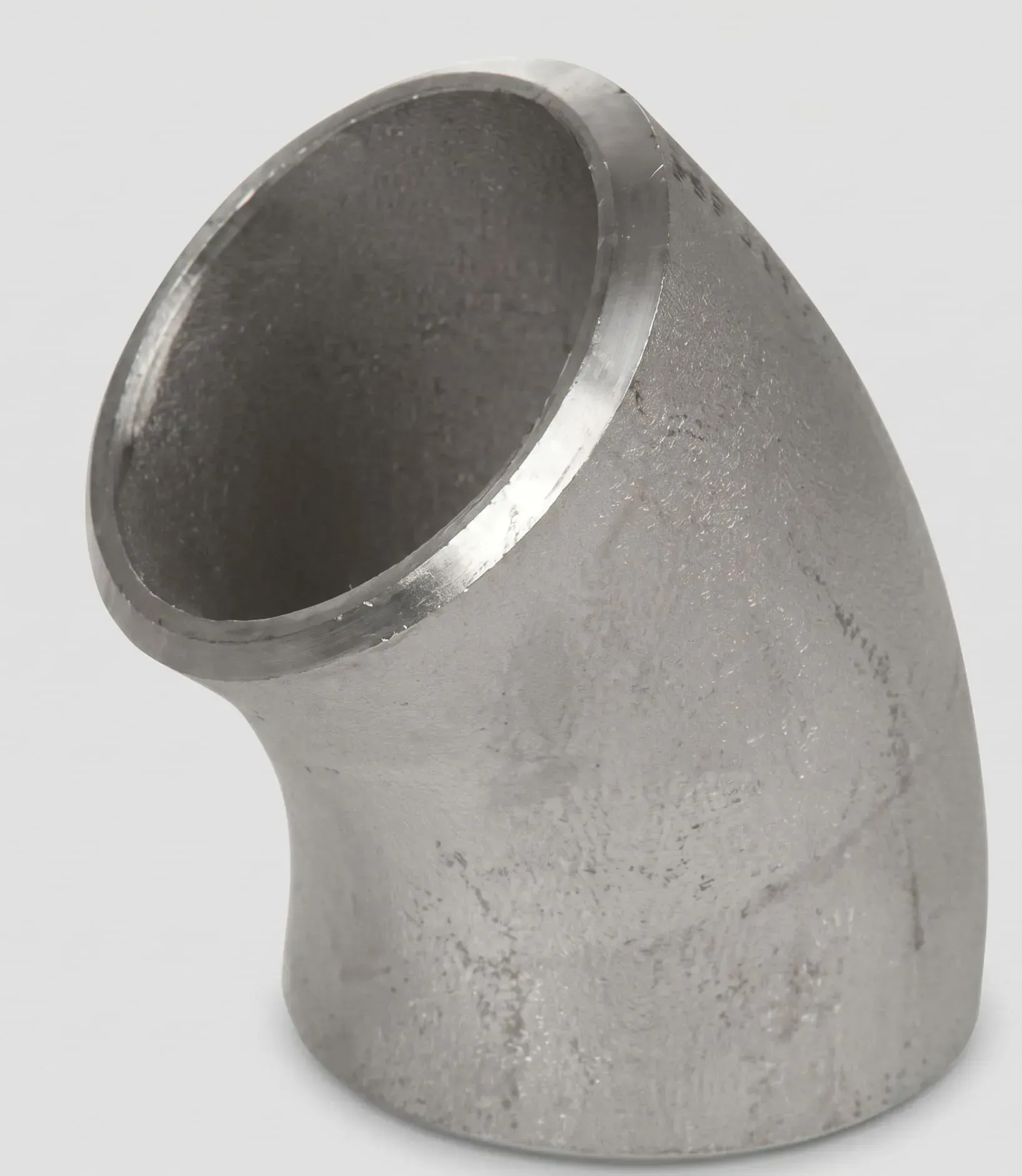

• Fitting & komponen perpipaan
