Jenis-Jenis Penyambung Pipa dan Kegunaannya dalam Industri Migas
14 Januari 2025
Dalam industri minyak dan gas (migas), sistem perpipaan memiliki peran krusial dalam mendistribusikan cairan dan gas dari satu titik ke titik lainnya. Agar sistem ini berfungsi dengan baik, penggunaan penyambung pipa (fitting) yang tepat sangat penting. Setiap jenis
penyambung pipa
memiliki fungsi spesifik yang dirancang untuk memenuhi kebutuhan tertentu dalam instalasi. Berikut ini adalah penjelasan tentang beberapa jenis penyambung pipa yang umum digunakan dalam industri migas, beserta kegunaannya:
Baca juga: Nama Sambungan Pipa yang Wajib Anda Ketahui Sebelum Memulai Instalasi
Baca juga: Nama Sambungan Pipa yang Wajib Anda Ketahui Sebelum Memulai Instalasi

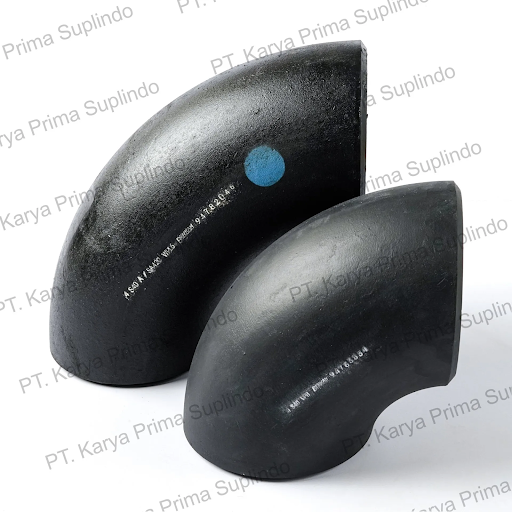

Elbow
Elbow adalah penyambung pipa yang digunakan untuk mengubah arah aliran fluida. Elbow tersedia dalam berbagai sudut, seperti 45 derajat, 90 derajat, dan 180 derajat, serta beberapa varian sudut lainnya sesuai kebutuhan proyek. Dalam industri migas, elbow berperan penting untuk mengarahkan aliran minyak atau gas di ruang yang terbatas tanpa harus memotong atau menekuk pipa secara langsung.
Kegunaan:
- Mengalihkan arah aliran di area tertentu.
- Mencegah tekanan berlebih pada pipa akibat aliran yang tidak sejajar.
Baca juga: Harga Elbow 1 Inch Terbaru dan Tips Memilih Derajat yang Tepat

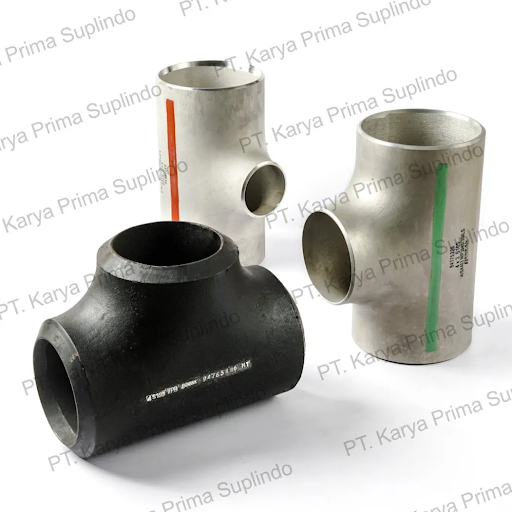

Tee
Tee adalah fitting yang berbentuk huruf "T" dan berfungsi untuk membagi atau menggabungkan aliran fluida ke cabang pipa lainnya. Tersedia dalam tipe tee sama (equal tee) dan tee reduksi (reducing tee).
Kegunaan:
- Membagi aliran fluida dari satu jalur menjadi dua jalur.
- Menggabungkan dua aliran fluida ke satu jalur utama.
Baca juga: Cara Memilih Material Tee Pipa yang Tepat untuk Proyek Migas

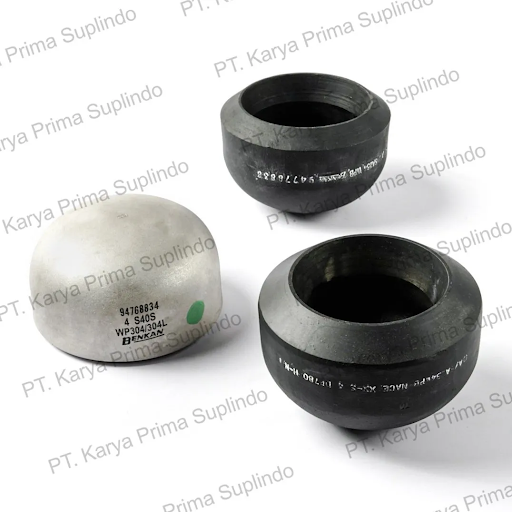

End Cap
End cap digunakan untuk menutup ujung pipa. Fitting ini biasanya dipasang di akhir sistem perpipaan untuk menghentikan aliran fluida.
Kegunaan:
- Menutup ujung pipa untuk mencegah kebocoran.
- Menutup ujung pipa agar tidak kotor dan rusak.
Baca juga: Kenali Berbagai Ukuran Tutup Pipa Besi dan Kegunaannya

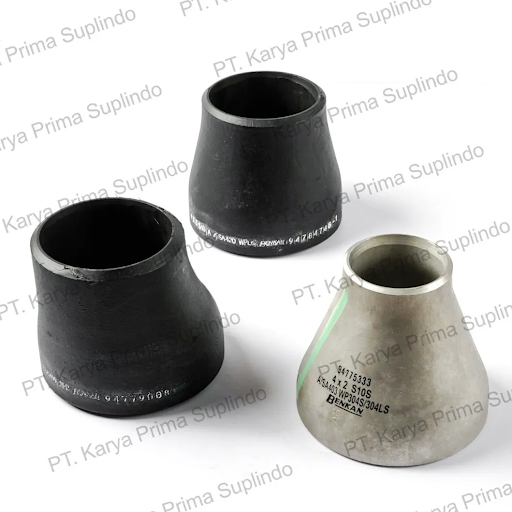

Reducer
Reducer adalah penyambung pipa yang berfungsi untuk menghubungkan dua pipa dengan diameter berbeda. Terdapat dua jenis reducer, yaitu concentric reducer (penyambung simetris) dan eccentric reducer (penyambung tidak simetris).
Kegunaan:
- Mengalirkan fluida dari pipa berdiameter besar ke pipa berdiameter kecil atau sebaliknya.
- Menjaga tekanan dan kecepatan aliran fluida.
Baca juga: Cara Kerja Concentric Reducer dalam Menjaga Efisiensi Aliran Fluida

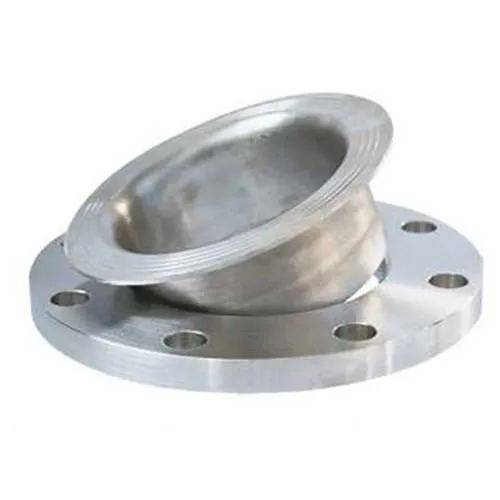

Lap Joint Stub End
Lap joint stub end adalah fitting yang digunakan bersamaan dengan flange untuk memudahkan pemasangan dan pembongkaran pipa tanpa merusak sistem.
Kegunaan:
- Memungkinkan fleksibilitas dalam sistem perpipaan.
- Mempermudah perawatan dan penggantian komponen pipa.
Baca juga: Kenali Lap Joint Stub End, dari Aplikasi hingga Tipenya

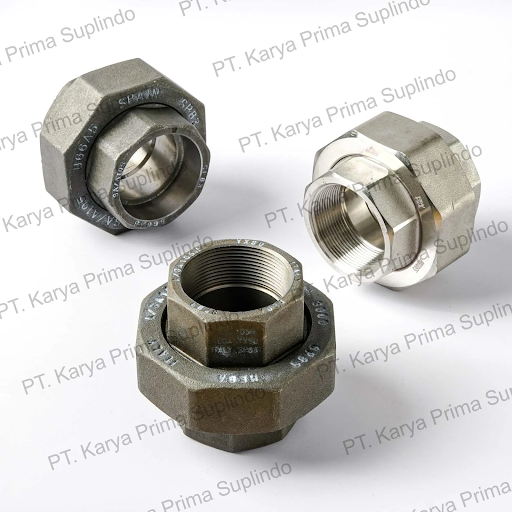

Union
Union adalah penyambung pipa yang dirancang untuk memudahkan pemasangan dan pembongkaran pipa tanpa harus memotongnya. Fitting ini terdiri dari tiga bagian, yakni female, male, dan cincin pengunci.
Kegunaan:
- Mempermudah proses perawatan dan perbaikan.
- Menghubungkan pipa di area yang sulit dijangkau.
Baca juga: Jangan Asal Beli! Sesuaikan 3 Kriteria Union 3000 Berikut Sebelum Membelinya

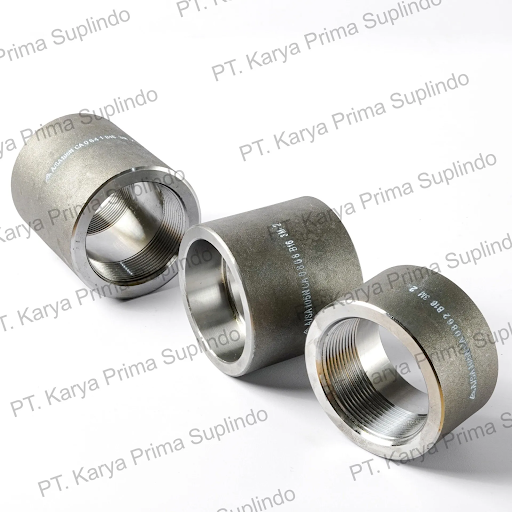

Coupling
Coupling berfungsi untuk menyambungkan dua pipa dengan diameter yang sama. Terdapat dua jenis coupling, yaitu full coupling dan half coupling.
Kegunaan:
- Menghubungkan pipa dengan cepat dan aman.
- Digunakan pada instalasi perpipaan yang memerlukan sambungan permanen.
Baca juga: Mengenal Macam Macam Coupling dan Karakteristiknya

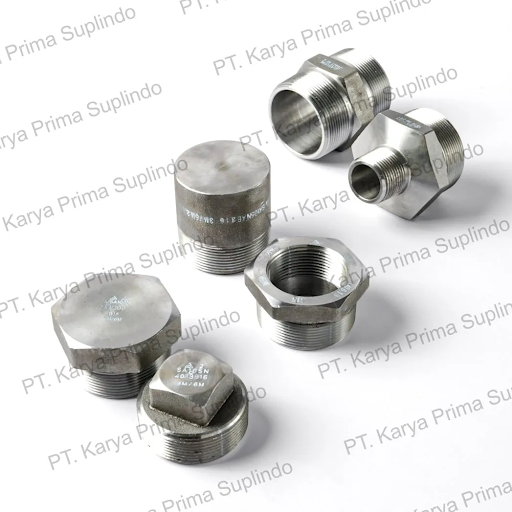

Plug
Plug adalah fitting yang digunakan untuk menutup lubang pada pipa atau komponen lain yang tidak digunakan. Plug biasanya berbentuk silinder dengan ulir di bagian luar.
Kegunaan:
- Menutup sementara atau permanen lubang pipa.
- Menghindari kebocoran pada sistem perpipaan.

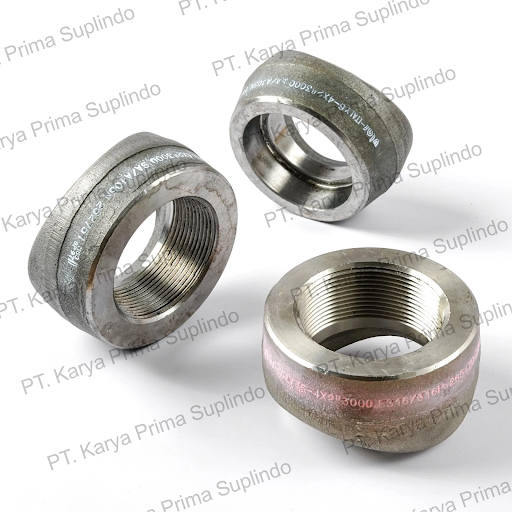

Olet
Olet adalah jenis fitting yang digunakan untuk membuat cabang dari pipa utama tanpa memotong seluruh bagian pipa. Olet tersedia dalam beberapa jenis, yakni weldolet, threadolet, dan sockolet.
Kegunaan:
- Membuat sambungan cabang pipa dengan mudah.
- Mempertahankan kekuatan struktural pipa utama.
Baca juga: Ketahui Pentingnya Weldolet dalam Sambungan Sistem Perpipaan
Setiap jenis penyambung pipa memiliki fungsi spesifik yang mendukung efisiensi dan keamanan sistem perpipaan dalam industri migas. Memilih jenis penyambung yang tepat sangat penting untuk memastikan aliran fluida berjalan lancar, menghindari kebocoran, serta memperpanjang umur instalasi. Dengan pemahaman yang baik tentang fungsi masing-masing fitting, Anda dapat merancang sistem perpipaan yang andal dan sesuai kebutuhan proyek migas.
Jika ingin membeli penyambung pipa di atas dengan kualitas yang bagus dan harga kompetitif, Anda bisa membeli di PT Karya Prima Suplindo . PT Karya Prima Suplindo merupakan pemasok komponen perpipaan terlengkap untuk industri migas yang telah berdiri sejak tahun 1986. Pemasok ini menjual dua tipe penyambung pipa, yaitu butt weld fitting dan forged fitting . Tersedia ukuran dan pressure yang lengkap dari brand-brand ternama. Anda bisa order atau konsultasi terlebih dahulu dengan tim PT Karya Prima Suplindo melalui button WhatsApp di bawah ini.
