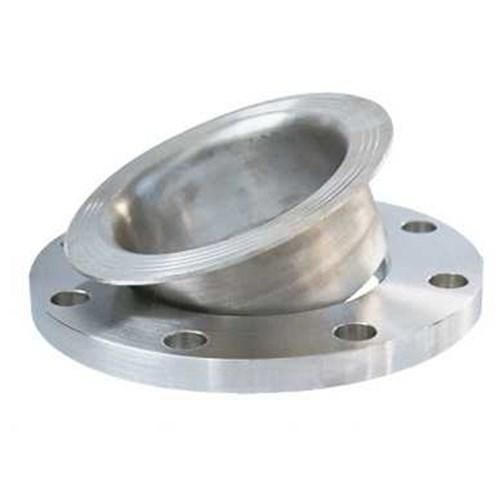

Kenali Lap Joint Stub End, dari Aplikasi hingga Tipenya
31 Oktober 2022
Lap joint stub end adalah salah satu bentuk fitting yang termasuk jenis butt-weld yang bisa digunakan (dikombinasikan dengan lap joint flange) sebagai alternatif untuk mengelas flange weld neck untuk menjadikan sambungan flange. Penggunaan bentuk fitting ini memiliki dua keuntungan, yaitu bisa mengurangi biaya sambungan flange untuk sistem perpipaan yang menggunakan material berkualitas tinggi dan memfasilitasi proses pemasangan. Dengan adanya keuntungan ini, lap joint stub end banyak digunakan pada sistem perpipaan yang menggunakan lap joint flange. Untuk mengenal lap joint stub end lebih lanjut, simak informasi lengkapnya berikut ini dari aplikasi hingga tipe-tipenya.
Baca juga: Sederet Fakta Lap Joint Flange yang Perlu Anda Ketahui
Baca juga: Sederet Fakta Lap Joint Flange yang Perlu Anda Ketahui
Aplikasi
Lap joint stub end dan lap joint flange bisa digunakan bersama untuk membuat sambungan flange. Berikut ini penjelasan mengenai kedua komponen tersebut.
- Lap joint stub end, merupakan sepotong pipa dengan satu ujung melebar ke luar dan ujung lainnya digunakan untuk dilas ke pipa dengan ukuran lubang, bahan, dan ketebalan dinding yang sama.
- Lap joint flange, digunakan untuk mengencangkan kedua pipa secara bersamaan.
Keuntungan
Seperti yang sudah disebutkan sebelumnya, penggunaan bentuk fitting satu ini bisa memberikan dua keuntungan sebagai berikut.
1. Mengurangi Biaya Penyambungan Flange
Umumnya, lap joint flange memiliki grade yang lebih rendah dibandingkan material dari bentuk fitting tersebut dan pipa sehingga menghemat berat total material yang digunakan untuk menyambungkan flange.
Sebagai contoh, dibandingkan menggunakan flange weld neck 316 untuk menyambungkan pipa SS316, lebih baik menggunakan kombinasi lap joint stub end SS316 dan lap joint flange dengan material carbon steel karena memiliki ketahanan yang sama, namun berat total material SS316 lebih rendah dan biayanya pun demikian. Pada dasarnya, lap joint stub end memungkinkan untuk meminimalisir berat material yang bermutu tinggi dalam perpipaan sehingga lebih menghemat biaya.
2. Memfasilitasi Pemasangan Flange
Lap joint flange bisa berputar pada pipa dan memudahkan penyamaan lubang baut. Perlu diingat, lap joint stub end menjadi bentuk fitting yang populer dalam penggunaan tekanan tinggi sehingga cocok untuk industri yang memiliki lingkungan atau mengalirkan fluida bertekanan tinggi.
Tipe
Bentuk fitting ini tersedia tiga tipe, bernama "Tipe A", "Tipe B", dan "Tipe C", dengan penjelasan selengkapnya berikut ini.
- Tipe A, dirancang agar sesuai dengan standar lap joint flange.
- Tipe B, digunakan dengan standar slip on flange.
- Tipe C, digunakan dengan lap joint flange atau slip on flange dan dibuat dari pipa.
Itulah informasi lengkap seputar lap joint stub end yang perlu Anda ketahui. Jika ingin membeli bentuk fitting ini dengan kualitas bagus, Anda bisa menemukannya di PT Karya Prima Suplindo . Pemasok material konstruksi perpipaan untuk industri migas ini telah berdiri sejak tahun 1986 dengan menjual komponen lengkap.
Untuk butt weld fitting , selain menjual lap joint stub end, juga menjual elbow, equal tee, end cap, red tee, serta reducer concentric dan eccentric dengan pilihan ukuran dari ½ inci sampai 24 inci. Untuk pilihan materialnya ada carbon steel dan stainless steel. Soal brand yang tersedia, PT Karya Prima Suplindo menjadi agen resmi dari brand BENKAN sehingga produknya sudah pasti asli. Selain itu, juga menjual dari brand Sungkwang Bend dan TK Corporation.
Untuk memenuhi kebutuhan perpipaan, PT Karya Prima Suplindo juga menyediakan forged fitting, pipa seamless, forged flange, stud bolt, nut, dan gasket yang bisa Anda cek di katalognya . Semua produk yang tersedia di pemasok ini sudah memenuhi standar pipa, seperti API, ASME, dan ASTM sehingga kualitas sudah pasti terjamin bagus.
Bila ingin langsung melakukan pemesanan atau berkonsultasi terlebih dahulu terkait kebutuhan fitting yang dibutuhkan, Anda bisa langsung klik ikon WhatsApp di bawah ini. Selain itu, juga bisa menghubungi salah satu nomor telepon atau alamat email yang tertera di bawah.
