Nama Sambungan Pipa yang Wajib Anda Ketahui Sebelum Memulai Instalasi
26 November 2024
Dalam dunia konstruksi dan instalasi perpipaan, memahami berbagai jenis sambungan pipa adalah hal yang sangat penting. Sambungan pipa digunakan untuk menghubungkan pipa-pipa secara efisien, menjaga aliran fluida tetap lancar, dan memberikan fleksibilitas serta stabilitas pada sistem perpipaan. Sebelum Anda memulai proyek instalasi pipa, mari kenali beberapa nama
sambungan pipa
yang paling umum beserta fungsinya masing-masing.

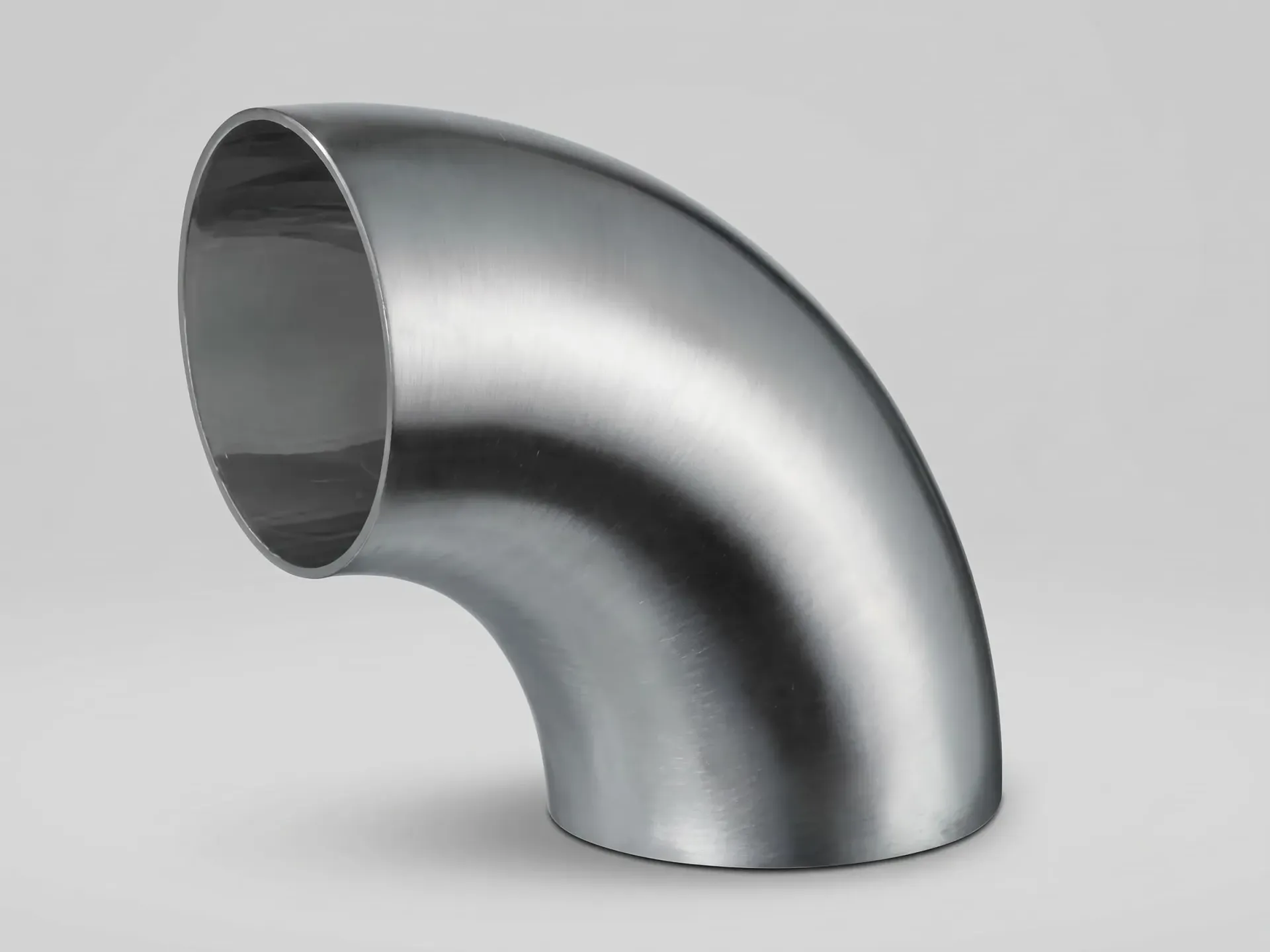

Elbow adalah nama sambungan pipa berbentuk siku yang berfungsi mengubah arah aliran fluida. Biasanya, elbow tersedia dalam sudut 45 derajat dan 90 derajat. Sambungan ini sangat penting dalam sistem perpipaan yang membutuhkan belokan tajam, seperti dalam instalasi air atau gas. Dengan menggunakan elbow, Anda dapat menjaga tekanan dan kecepatan aliran fluida tetap stabil meski jalur pipa berbelok.
Penggunaan : Elbow digunakan di area di mana pipa perlu berbelok tanpa mengorbankan kelancaran aliran, seperti di sudut-sudut bangunan atau instalasi pabrik. Baca juga: Keunggulan dan Kekurangan Macam Macam Elbow Pipa dalam Sistem Pipa
Reducer
Reducer adalah nama sambungan pipa yang digunakan untuk menghubungkan dua pipa dengan diameter yang berbeda. Reducer membantu mengurangi atau memperbesar ukuran pipa secara bertahap, menjaga efisiensi aliran dan mengurangi risiko tekanan berlebih. Reducer terdiri dari dua jenis:
- Concentric Reducer : Berbentuk simetris, biasanya digunakan untuk mengalirkan fluida secara vertikal.
- Eccentric Reducer : Bagian bawahnya rata, cocok untuk pipa horizontal agar tidak terjadi penumpukan udara atau cairan.
Baca juga: Keunggulan Eccentric Reducer Dibandingkan Reducer Lainnya
Tee
Sambungan tee berbentuk huruf “T” dan digunakan untuk memecah atau menggabungkan aliran fluida ke dalam tiga arah. Tee memiliki tiga ujung: dua saluran utama dan satu cabang. Sambungan ini berguna untuk distribusi fluida di berbagai jalur. Tee terdiri dari dua jenis:
- Equal Tee : Memiliki tiga ujung dengan ukuran yang sama.
- Reducer Tee : Satu dari tiga ujungnya memiliki ukuran lebih kecil, digunakan untuk menyesuaikan ukuran pipa yang berbeda.
Penggunaan : Tee sering ditemukan dalam instalasi air dan sistem pemanas untuk mendistribusikan aliran fluida ke beberapa jalur.
Baca juga: Cara Memilih Material Tee Pipa yang Tepat untuk Proyek Migas
Coupling
Coupling adalah sambungan pendek yang menghubungkan dua pipa lurus dengan diameter yang sama. Tersedia dalam berbagai jenis, seperti full coupling , half coupling , dan reducer coupling , yang masing-masing digunakan sesuai dengan kebutuhan instalasi.
Penggunaan : Coupling digunakan untuk memperbaiki kebocoran pipa atau menyambungkan pipa dalam instalasi panjang.
Baca juga: Mengenal Macam Macam Coupling dan Karakteristiknya
Union
Union mirip dengan coupling, tetapi dirancang untuk memudahkan pelepasan pipa tanpa perlu memotongnya. Union terdiri dari tiga bagian: mur, kepala pria (male), dan kepala wanita (female), yang dikencangkan bersama.
Penggunaan : Union ideal untuk sambungan yang membutuhkan perawatan rutin atau penggantian komponen, seperti pada sistem HVAC (pemanas, ventilasi, dan pendingin udara).
Baca juga: Jangan Asal Beli! Sesuaikan 3 Kriteria Union 3000 Berikut Sebelum Membelinya
End Cap
Cap atau tutup digunakan untuk menutup ujung pipa. Sambungan ini berguna dalam instalasi sementara atau saat pipa tidak digunakan. Cap dapat dibuat dari berbagai bahan, seperti baja, besi, atau plastik, tergantung pada kebutuhan.
Penggunaan : Cap sering dipakai di proyek konstruksi yang belum selesai atau untuk menutup pipa yang sedang tidak dipakai.
Baca juga: Daftar Update Harga Fitting End Cap Sch 40 dan Panduan Membelinya
Mengetahui berbagai nama sambungan pipa beserta fungsinya sangat penting untuk memastikan instalasi yang aman dan efisien. Setiap sambungan memiliki peran khusus yang harus disesuaikan dengan kebutuhan proyek Anda. Dengan memahami nama sambungan pipa dan penggunaannya, Anda dapat merancang sistem perpipaan yang lebih efektif dan meminimalkan risiko kebocoran serta gangguan aliran. Semoga penjelasan ini bermanfaat untuk membantu Anda merencanakan instalasi pipa dengan lebih baik!
Jika Anda membutuhkan sambungan pipa berkualitas untuk kebutuhan industri migas, Anda bisa memperolehnya di PT Karya Prima Suplindo . Perusahaan ini adalah pemasok ternama yang menyediakan komponen perpipaan berkualitas tinggi dengan harga kompetitif dan memenuhi standar internasional untuk sistem perpipaan migas.
PT Karya Prima Suplindo menjual berbagai sambungan pipa di atas berupa butt weld fitting dan forged fitting berstandar API, ASTM, ASME, serta NACE. Butt weld fitting tersedia dalam ukuran mulai dari ½ inci hingga 24 inci, dengan brand ternama seperti Sungkwang Bend, TK Corporation, dan BENKAN (agen resmi). Sementara itu, forged fitting tersedia dalam ukuran ½ inci hingga 16 inci, dari brand Viar, MEGA, Delcorte, BOTH WELL (agen resmi), dan ULMA. Selain sambungan pipa, PT Karya Prima Suplindo juga menyediakan berbagai komponen perpipaan lain, seperti gasket, stud bolt, nut, pipa seamless, valve, dan flange, yang bisa dilihat di katalognya secara lengkap. Jika ingin melakukan pemesanan atau punya pertanyaan lebih lanjut, Anda dapat meng-klik ikon WhatsApp di pojok kanan bawah atau menghubungi salah satu nomor kontak atau alamat email yang tercantum di bawah ini. Pastikan mendapatkan komponen perpipaan terbaik dari PT Karya Prima Suplindo untuk kebutuhan proyek Anda!
