Pengertian Fittings adalah Apa? Simak Penjelasannya di Sini!

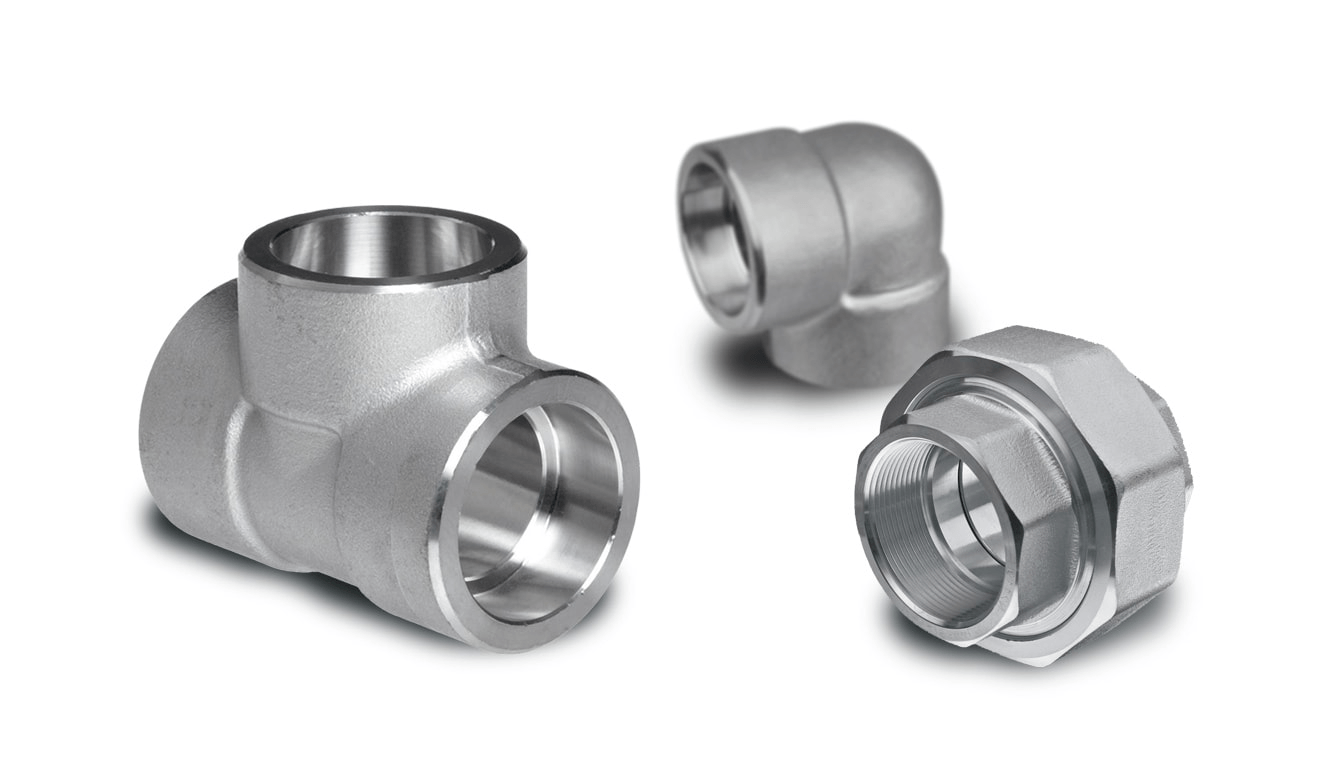

Bagi Anda yang berkecimpung dalam industri migas, ilmu pemipaan merupakan hal yang wajib dikuasai. Artikel ini akan membahas salah satu komponen penting pada pipa, yaitu fittings. Fittings adalah komponen pada pipa berfungsi untuk mengubah, menyebarkan, membesarkan, atau mengecilkan aliran. Sambungan pipa atau fittings adalah komponen terpenting yang tidak boleh ketinggalan dalam proses pemipaan. Bahkan, bisa dikatakan sebagai pemeran utama dalam menjalankan fungsi pipa agar dapat bekerja maksimal. Fittings adalah komponen pada pipa yang memiliki berbagai jenis dan fungsi. Berikut ini berbagai jenis fittings beserta dengan masing-masing fungsinya.

Baca juga: Fittings adalah Komponen Penting untuk Optimalkan Perpipaan, Ketahui Ragam Bentuknya

Elbow

Sesuai dengan namanya, elbow fittings adalah komponen perpipaan yang dirancang untuk mengubah arah aliran fluida dengan membentuk sudut siku. Elbow tersedia dalam berbagai sudut, seperti 45 derajat, 90 derajat, dan 180 derajat (U-bend), masing-masing memiliki aplikasi spesifik berdasarkan kebutuhan sistem. Elbow 45 derajat ideal untuk transisi aliran yang halus pada ruang terbatas, sementara elbow 90 derajat umumnya digunakan untuk perubahan arah yang lebih signifikan. Elbow 180 derajat, atau U-bend, berfungsi untuk membalikkan arah aliran secara total.

Selain sudut, radius elbow juga menjadi pertimbangan penting. Short radius elbow, dengan radius sama dengan diameter pipa, lebih ekonomis namun dapat menyebabkan peningkatan tekanan pada aliran akibat tikungan tajam. Sebaliknya, long radius elbow, dengan radius lebih besar, menghasilkan aliran yang lebih lancar dan cocok untuk sistem bertekanan tinggi serta aliran fluida yang membawa partikel padat.

Baca juga: Ketahui Berbagai Sudut Fitting Elbow dan Penggunaannya

Tee

Tee fittings adalah komponen vital dalam sistem perpipaan yang berfungsi untuk menghubungkan tiga pipa sekaligus, membentuk konfigurasi menyerupai huruf “T”. Berdasarkan diameter cabangnya, tee fitting terbagi menjadi dua jenis utama, yakni equal tee dan reducer tee. Equal tee, sebagaimana namanya, memiliki ketiga cabangnya dengan diameter yang sama, sehingga sangat cocok untuk aplikasi yang memerlukan distribusi aliran fluida yang seimbang dan merata. Sebaliknya, reducer tee memiliki satu cabang dengan diameter yang berbeda dari dua cabang lainnya, memungkinkan adanya transisi aliran fluida yang mulus antara pipa dengan ukuran yang berbeda. Dalam sistem perpipaan, tee fitting memiliki beragam fungsi krusial.

• Tee fitting memungkinkan pembuatan cabang baru dari pipa utama, sehingga aliran fluida dapat didistribusikan ke beberapa arah.
• Komponen ini dapat digunakan untuk mengubah arah aliran fluida dalam sistem perpipaan, memberikan fleksibilitas dalam merancang tata letak sistem.
• Tee fitting juga memungkinkan penggabungan aliran fluida dari beberapa sumber menjadi satu aliran.
• Dengan penambahan komponen pengendali seperti katup atau meteran pada salah satu cabangnya, tee fitting dapat berfungsi sebagai alat untuk mengontrol volume dan arah aliran fluida dalam sistem.

Baca juga: Kenali 2 Jenis Tee Fitting dan Kegunaannya pada Sistem Perpipaan

Reducer

Seperti namanya, fitting reducer berfungsi untuk mengurangi aliran fluida dengan cara menyambungkan pipa-pipa yang memiliki diameter berbeda. Selain itu, penggunaan fitting reducer menawarkan sejumlah keuntungan signifikan dalam sistem perpipaan.

• Reducer membantu meminimalkan turbulensi dan hambatan aliran, sehingga menjaga kelancaran aliran fluida dan mencegah penurunan tekanan yang berlebihan.
• Dengan menggunakan reducer, aliran fluida dapat diatur sesuai dengan kebutuhan sistem, sehingga meningkatkan efisiensi dan kinerja keseluruhan sistem perpipaan.
• Reducer dapat menghemat ruang instalasi karena mampu mengurangi perubahan diameter pipa secara bertahap.
• Reducer membantu menciptakan sambungan yang lebih kuat dan aman antara pipa-pipa dengan diameter berbeda, sehingga mengurangi risiko kebocoran.

Terdapat dua jenis reducer utama, yakni concentric dan eccentric reducer. Concentric reducer memiliki bentuk simetris dengan diameter besar dan kecil yang berada pada satu sumbu, sehingga aliran fluida cenderung lebih lancar dan stabil. Sebaliknya, eccentric reducer memiliki bentuk asimetris dengan diameter yang tidak segaris, yang dapat menyebabkan gangguan aliran jika tidak digunakan dengan tepat.

Concentric reducer umumnya dipilih ketika prioritas utama adalah kelancaran aliran dan stabilitas sistem. Reducer jenis ini sering digunakan dalam aplikasi di mana perubahan arah aliran tidak terlalu kritis. Sementara itu, eccentric reducer sering digunakan ketika perlu menghindari penumpukan cairan atau partikel di dalam pipa, misalnya pada sistem perpipaan yang mengangkut fluida dengan viskositas tinggi atau mengandung partikel padat. Pemilihan jenis reducer yang tepat sangat bergantung pada karakteristik fluida yang dialirkan, kondisi operasi, dan persyaratan desain sistem perpipaan.

Baca juga: Fitting Reducer adalah Solusi Efektif Menghubungkan Pipa Berbeda Ukuran

Union

Union fittings adalah komponen vital dalam sistem perpipaan yang dirancang untuk menciptakan sambungan yang aman namun fleksibel. Fungsi utama union fittings adalah menghubungkan dua segmen pipa secara efisien, memungkinkan pembongkaran dan pemasangan kembali tanpa merusak sistem secara keseluruhan.

Keunggulan utama union fittings adalah terletak pada kemampuannya untuk mengakomodasi perubahan pada sistem perpipaan tanpa memerlukan penggantian komponen yang luas. Selain itu, union fitting juga memungkinkan penyambungan pipa dengan material yang berbeda, menjadikannya solusi ideal untuk berbagai aplikasi, terutama dalam instalasi rumah tangga dan komersial.

Secara mekanis, union fitting terdiri dari tiga bagian utama: mur, ujung betina (female), dan ujung jantan (male). Proses penyambungan dilakukan dengan cara mengencangkan mur untuk menyatukan ujung betina dan jantan. Ulir yang terdapat pada union fitting memastikan sambungan yang kuat dan kedap.

Baca juga: Begini Cara Kerja Union Fitting dan Berbagai Spesifikasinya

Coupling

Sama dengan union, kegunaan coupling fittings adalah sebagai koneksi antara dua pipa. Akan tetapi, pemasangan jenis fittings ini dapat dilakukan semi permanen, di mana penyambungannya dilakukan dengan cara dilas atau menggunakan mur.

Baca juga: Mengenal Macam Macam Coupling dan Karakteristiknya

Cap

Cap fittings adalah jenis yang berfungsi untuk menghentikan aliran pipa pada bagian ujungnya. Biasanya, cap dipasang dengan menggunakan cara dilas.

Baca juga: End Cap Fitting: Bentuk, Fungsi, Bahan, dan Jenisnya

Itulah sederet pengetahuan yang wajib Anda ketahui tentang fittings. Jika mencari berbagai berbagai jenis fittings di atas dengan kualitas bagus, Anda bisa mendapatkannya di pemasok pipa terpercaya.

Baca juga: 4 Cara Memilih Pemasok Sambungan Pipa Besi yang Terpercaya
