Fittings adalah Komponen Penting untuk Optimalkan Perpipaan, Ketahui Ragam Bentuknya
14 Agustus 2023
Dalam sistem perpipaan, peran fittings adalah sangat penting. Sambungan pipa atau fittings adalah komponen yang digunakan untuk menghubungkan, mengarahkan, atau mengubah arah aliran pipa. Dengan beragam bentuknya, fittings memungkinkan sistem perpipaan berfungsi dengan optimal. Pada artikel ini akan mengulas beberapa bentuk fittings yang umum digunakan dalam sistem perpipaan beserta fungsinya.

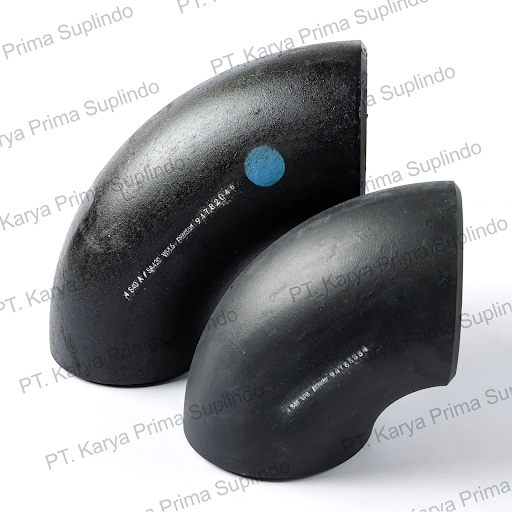

Elbow
Elbow fittings adalah fittings yang memiliki bentuk seperti siku (90 derajat) atau miring (45 derajat). Elbow digunakan untuk mengubah arah aliran pipa secara tajam. Elbow dengan sudut 90 derajat digunakan untuk membuat pipa berbelok secara tegak lurus, sementara elbow 45 derajat digunakan untuk membuat belokan yang lebih landai.
Baca juga: Mengetahui Lebih Jauh Fungsi Elbow dalam Sistem Perpipaan

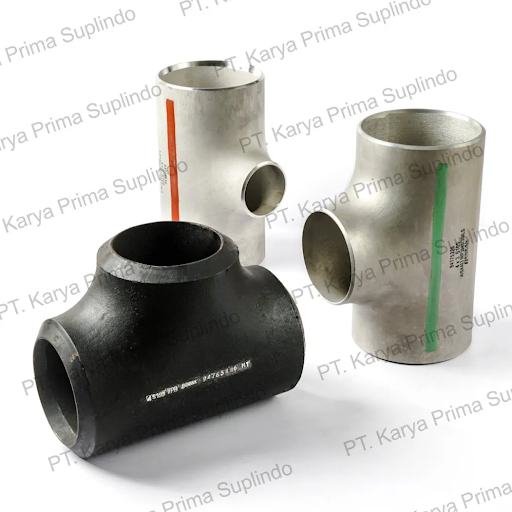

Tee
Tee fittings adalah jenis yang memiliki bentuk seperti huruf "T". Fungsinya untuk menghubungkan tiga pipa dalam sudut 90 derajat. Tee memungkinkan aliran fluida bercabang menjadi dua arah yang sejajar dengan satu arah yang tegak lurus. Ada dua jenis tee, yaitu equal tee dan reducer tee.
Baca juga: Mengapa Reducer Tee adalah Pilihan Tepat untuk Menghubungkan Pipa?

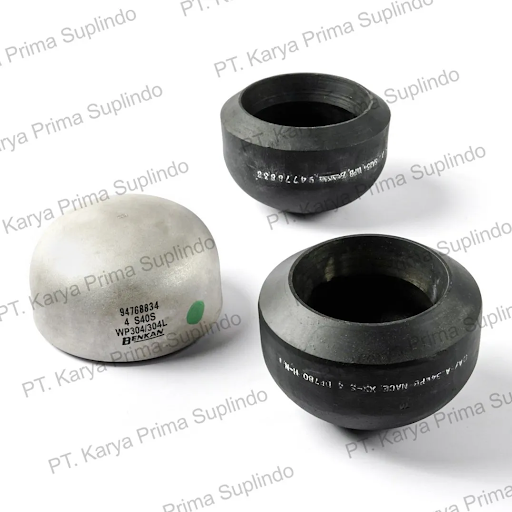

End Cap
End cap atau juga dikenal sebagai pipe cap memiliki bentuk tutup yang dipasang di ujung pipa. End cap digunakan untuk menutup ujung pipa, serta mencegah kebocoran dan kotoran masuk ke dalam pipa.
Baca juga: End Cap Fitting: Bentuk, Fungsi, Bahan, dan Jenisnya

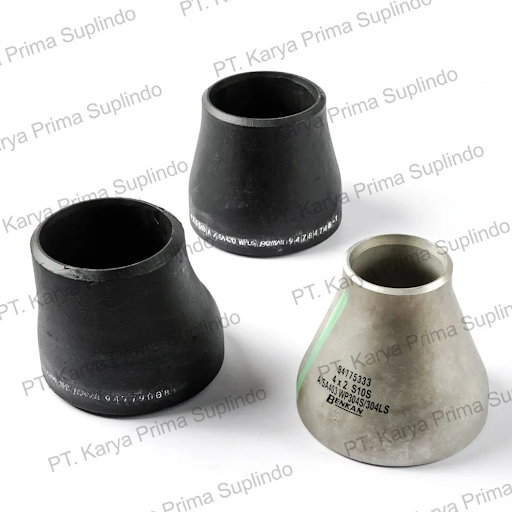

Reducer
Reducer digunakan untuk menghubungkan dua pipa dengan diameter yang berbeda. Fungsinya adalah untuk menyesuaikan aliran fluida agar tetap lancar saat mengalami perubahan diameter pipa. Ada tiga jenis reducer, yaitu reducer eccentric, reducer concentric, dan reducer insert.
Baca juga: Panduan Memilih Jenis Reducer Pipa yang Tepat untuk Perpipaan

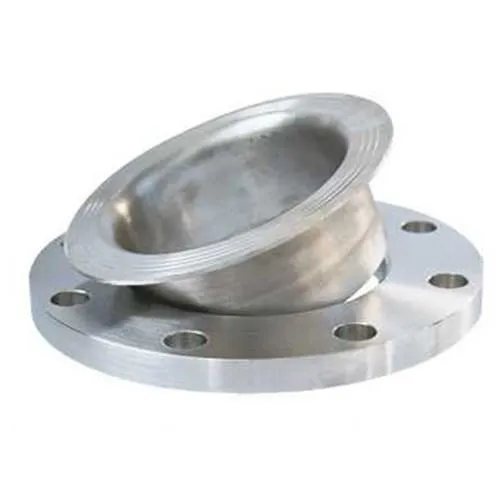

Lap Joint Stub End
Lap joint stub end sering digunakan dalam sambungan pipa baja yang memiliki flensa. Lap joint stub end dipasangkan dengan flensa dan memungkinkan pergantian atau perubahan flensa dengan lebih mudah.
Baca juga: Kenali Lap Joint Stub End, dari Aplikasi hingga Tipenya

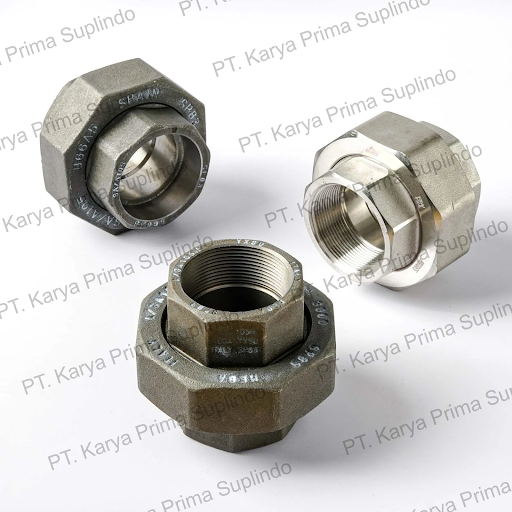

Union
Union adalah fittings yang digunakan untuk menyambungkan dua pipa dengan cara dapat dilepas. Union memungkinkan untuk membongkar atau merakit kembali sambungan pipa dengan cepat dan mudah.
Baca juga: Begini Cara Kerja Union Fitting dan Berbagai Spesifikasinya

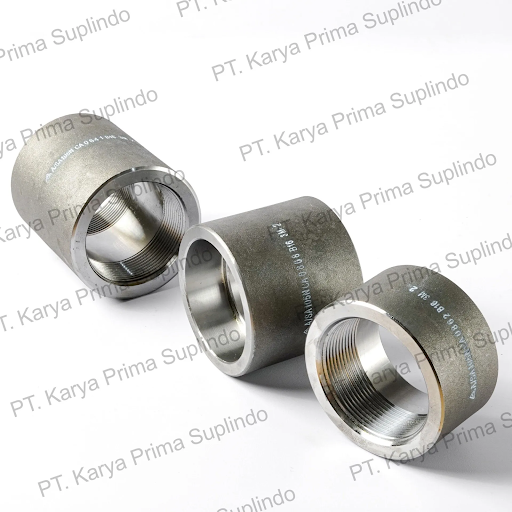

Coupling
Coupling adalah fitting yang berfungsi menghubungkan dua pipa dengan diameter yang sama secara lurus. Coupling memastikan aliran fluida berjalan terus tanpa ada gangguan atau kebocoran. Ada tiga jenis coupling, yakni full coupling, half coupling, dan reducer coupling.
Baca juga: Mengenal Macam Macam Coupling dan Karakteristiknya

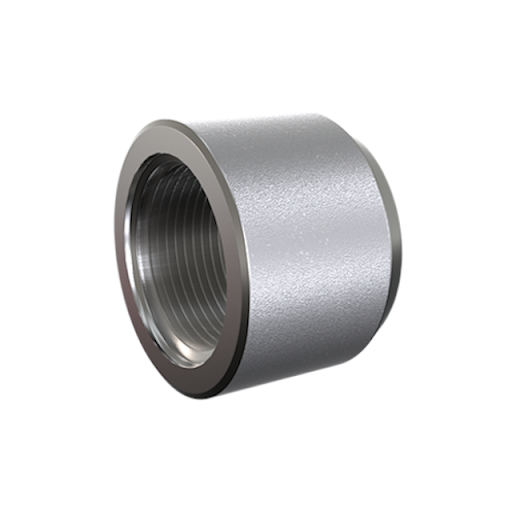

Boss
Boss adalah fitting yang digunakan untuk menyambungkan pipa dengan perangkat lain, seperti katup atau fitting lainnya. Boss biasanya memiliki bagian eksternal yang memungkinkan pemasangan katup atau fitting tambahan.

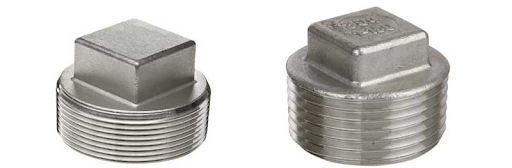

Plug
Plug adalah fittings berbentuk seperti penutup atau "cork" yang dipasang pada ujung pipa atau lubang pada fitting lainnya. Fungsi plug fittings adalah untuk menutup dan mencegah aliran fluida keluar dari pipa atau fitting tersebut. Ada tiga jenis plug, yakni hex plug, square plug, dan round plug.

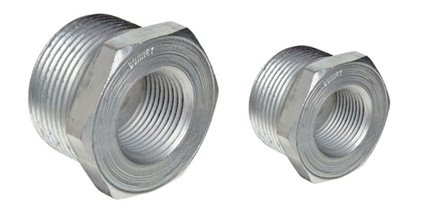

Bushing
Bushing adalah fittings yang digunakan untuk menghubungkan dua pipa dengan diameter yang berbeda. Fungsinya mirip dengan reducer, tetapi bushing digunakan untuk perubahan diameter yang lebih kecil.

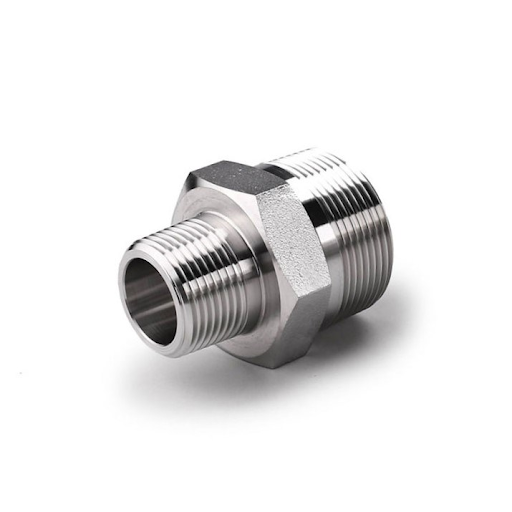

Nipple
Nipple adalah fittings pendek dengan dua ujung yang dilengkapi dengan ulir untuk menghubungkan pipa atau fitting. Fittings ini sering digunakan untuk membuat sambungan pipa yang pendek dan fleksibel.

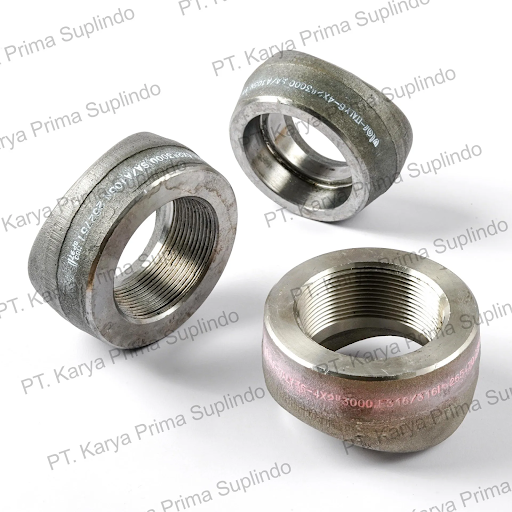

Olet
Olet adalah fittings yang digunakan untuk membuat percabangan pipa secara eksternal. Olet memungkinkan aliran fluida bercabang ke pipa yang lebih kecil dengan cara yang lebih praktis dan efisien. Ada tiga jenis olet, yaitu threadolet, weldolet, dan sockolet.
Baca juga: Ragam Informasi Threadolet: dari Pengertian hingga Keunggulannya
Sebagai kesimpulan, fittings adalah komponen penting dalam sistem perpipaan. Dengan mengenal berbagai bentuk fittings maka Anda dapat memahami peran dan pentingnya memilih yang sesuai dengan kebutuhan sistem perpipaan. Dengan penggunaan fittings yang tepat, sistem perpipaan dapat berfungsi secara optimal dan efisien dalam berbagai aplikasi.
Apabila Anda membutuhkan salah satu atau beberapa bentuk fittings di atas, terlebih untuk kebutuhan perpipaan industri migas, PT Karya Prima Suplindo bisa menjadi tempat yang tepat. PT Karya Prima Suplindo merupakan stockist komponen perpipaan untuk industri migas yang berpengalaman dan memiliki reputasi bagus di kalangan perusahaan besar migas di Indonesia selama puluhan tahun.
Untuk fitting, stockist ternama ini menjual dua kategori, yaitu butt weld fitting dan forged fitting dengan beragam bentuk, ukuran, dan pressure. Untuk butt weld fitting tersedia dari brand Sungkwang Bend, BENKAN (agen resmi), dan TK Corporation. Sementara, forged fitting yang dijual ada dari MEGA, ULMA, Viar, BOTH WELL (agen resmi), dan Delcorte.
Tak hanya fitting, stockist ini juga menjual pipa seamless, gasket, stud bolt, nut, dan flange dengan beragam jenis yang bisa Anda cek di katalognya . Jika ingin memesan fitting atau komponen lainnya dari PT Karya Prima Suplindo, silakan chat salah satu nomor telepon di bawah ini atau klik ikon WhatsApp yang ada di pojok kanan bawah.
