Ketahui Berbagai Sudut Fitting Elbow dan Penggunaannya
June 24, 2024
Di balik aliran fluida yang mengalir lancar dalam pipa, terdapat peran penting dari berbagai komponen penyambung, salah satunya adalah fitting elbow. Fitting elbow, si "siku" dalam dunia perpipaan, hadir dalam berbagai sudut untuk memenuhi kebutuhan sistem perpipaan yang kompleks. Bagi Anda yang masih awam dengan bentuk fitting satu ini dan sedang mencari sudut yang tepat, artikel ini akan mengupas tuntas membahas berbagai sudut fitting elbow dan penggunaannya, serta cara memilih yang tepat.
Pengertian dan Fungsi
Fitting elbow adalah komponen penyambung pipa yang memiliki bentuk, seperti siku, yang digunakan untuk mengubah arah aliran fluida dalam sistem perpipaan. Kehadiran elbow sangatlah krusial karena dapat memungkinkan pipa untuk terhubung pada sudut tertentu, menghindari rintangan, dan mengikuti alur yang diinginkan.
Sudut dan Penggunaannya
Fitting elbow hadir dalam berbagai sudut, masing-masing dengan kegunaannya yang spesifik:
1. Elbow 45 Derajat
Sudut elbow ini digunakan untuk membelokkan aliran fluida pada sudut 45 derajat yang ideal untuk menciptakan transisi yang halus dan meminimalisir tekanan pada pipa. Sudut ini cocok untuk aplikasi di ruang yang terbatas atau untuk menghubungkan pipa dengan arah yang berdekatan.
Baca juga: Daftar Harga Elbow 45D Terbaru dengan Ukuran Lengkap
2. Elbow 90 Derajat
Sudut ini digunakan untuk mengubah arah aliran fluida secara tegak lurus (90 derajat). Elbow 90 derajat sangat umum digunakan di berbagai sistem perpipaan, seperti sistem air, gas, dan industri.
Baca juga: Kisaran Harga Fitting Street Elbow 90D Berdasarkan Ukuran
3. Elbow 180 Derajat
Dikenal sebagai "U-bend", elbow 180 derajat memungkinkan aliran fluida berputar balik 180 derajat. Sudut elbow ini cocok untuk aplikasi di mana aliran fluida perlu dibalik arahnya, seperti pada sistem pembuangan atau ventilasi.
Baca juga: Tabel Ukuran Elbow 180D Sch 40 dan Sch 80
Radius dan Penggunaannya
Selain sudut, ada faktor lain yang tak kalah penting saat memilih fitting elbow, yaitu radius atau kelengkungan siku. Radius elbow mempengaruhi kelancaran aliran fluida dan pemilihannya bergantung pada kebutuhan sistem perpipaan Anda. Berikut dua jenis radius elbow pada umumnya dan penggunaannya:
1. Short Radius Elbow
Jenis radius ini memiliki radius yang sama dengan diameter pipa (R = D). Short radius elbow mudah ditemukan dan hemat biaya, namun dapat menyebabkan peningkatan tekanan pada aliran fluida karena tikungan yang tajam. Radius ini cocok untuk sistem bertekanan rendah dan aliran fluida lambat, misalnya sistem drainase atau saluran udara.
2. Long Radius Elbow
Long radius elbow memiliki radius yang lebih besar dari diameter pipa (R > 1.5D). Jenis radius ini menghasilkan tikungan yang lebih halus sehingga mengurangi tekanan pada aliran fluida. Long radius elbow ideal untuk sistem bertekanan tinggi, aliran fluida cepat, atau membawa material dengan partikel padat, misalnya sistem air minum, pipa gas, dan saluran pipa industri.
Baca juga: Kapan Waktunya Pakai Long Radius Elbow dan Short Radius Elbow?
Faktor Penting dalam Memilihnya
Berikut terdapat beberapa faktor penting yang perlu dipertimbangkan saat memilih fitting elbow:
1. Material
Pilih material fitting elbow yang kompatibel dengan jenis fluida yang akan dialirkan. Untuk material PVC cocok untuk air, udara, dan bahan kimia ringan, sementara carbon tahan lama dan kuat sehingga cocok untuk air, gas, dan sistem bertekanan tinggi. Sedangkan, stainless tahan korosi dan suhu tinggi sehingga ideal untuk aplikasi industri dan medis.
Pilih juga material yang mampu menahan tekanan dan temperatur operasi sistem perpipaan. Pertimbangkan pula ketahanan material terhadap bahan kimia yang terkandung dalam fluida.
2. Ukuran
Pastikan diameter fitting elbow sesuai dengan diameter pipa yang akan dihubungkan. Pilih pula elbow dengan schedule atau ketebalan yang sesuai dengan schedule pipa untuk memastikan kecocokan dan kekuatan sambungan.
3. Tekanan
Pilih fitting elbow dengan rating tekanan yang lebih tinggi atau sama dengan tekanan maksimum sistem perpipaan. Jika sistem mengalami fluktuasi tekanan, pilih elbow yang dirancang untuk menahan perubahan tekanan tersebut.
4. Sudut
Sudut fitting elbow menentukan arah belokan aliran fluida. Pilih sudut elbow yang sesuai dengan kebutuhan tata letak sistem perpipaan. Sudut 45 derajat cocok untuk belokan halus dan hemat ruang, 90 derajat untuk belokan siku-siku untuk perubahan arah yang tajam, dan 180 derajat untuk memutar aliran fluida 180 derajat, sering digunakan pada sistem pembuangan.
5. Radius
Radius fitting elbow mempengaruhi kelancaran aliran fluida dan distribusi tekanan. Pilih radius yang sesuai dengan kebutuhan sistem. Short radius cocok untuk sistem bertekanan rendah dan aliran lambat, hemat biaya namun dapat meningkatkan tekanan. Sementara, long radius menawarkan aliran yang lebih halus dan meminimalisir tekanan yang ideal untuk sistem bertekanan tinggi, serta aliran cepat.
6. Merek dan Reputasi
Pilih fitting elbow dari merek terpercaya yang dikenal dengan kualitas dan keandalan produknya. Perhatikan pula sertifikasi dan standar industri yang dipenuhi oleh produk.
7. Biaya
Pertimbangkan anggaran Anda dan bandingkan harga dari berbagai pemasok. Pastikan untuk mempertimbangkan biaya jangka panjang, termasuk biaya pemasangan, perawatan, dan potensi kebocoran.
Baca juga: Panduan Memilih Fitting Elbow yang Tepat untuk Sistem Piping Anda
Fitting elbow merupakan komponen penting dalam sistem perpipaan yang memungkinkan fleksibilitas dan kontrol arah aliran fluida. Dengan memahami berbagai sudut dan penggunaannya, serta mempertimbangkan faktor-faktor penting dalam pemilihannya, Anda dapat memilih elbow yang tepat untuk kebutuhan sistem perpipaan.
Memilih fitting elbow yang tepat saja tidak cukup, Anda juga perlu memastikan toko atau pemasoknya terpercaya. Salah satu pilihan yang bisa diandalkan adalah PT Karya Prima Suplindo . PT Karya Prima Suplindo merupakan pemasok komponen perpipaan terlengkap untuk industri minyak dan gas yang dipercaya oleh banyak perusahaan besar sejak tahun 1986.

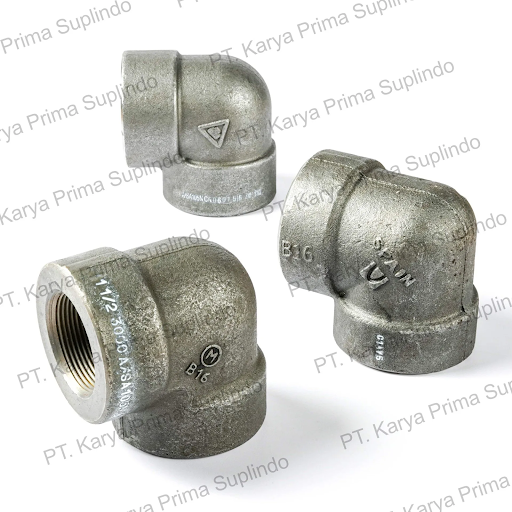

Pemasok ini menyediakan dua jenis fitting elbow, yaitu forged fitting dan butt weld fitting . Tersedia pilihan sudut 45, 90, dan 180 derajat dalam long radius dan short radius, serta pilihan material carbon dan stainless steel dengan rentang ukuran ½ inci - 24 inci. Selain elbow, PT Karya Prima Suplindo juga menyediakan berbagai bentuk fitting lainnya seperti reducer, end cap, tee, lap joint stub end, union, dan plug. Semua produk terjamin 100% asli dan memenuhi standar global perpipaan ASTM, API, serta ASME. Jika Anda ingin bertanya atau memesan elbow, hubungi mereka melalui nomor telepon yang tertera atau klik ikon WhatsApp di pojok kanan bawah. Untuk melihat detail komponen perpipaan lainnya, silakan kunjungi katalognya .
