Kenali 2 Jenis Tee Fitting dan Kegunaannya pada Sistem Perpipaan
June 29, 2024
Tee fitting merupakan salah satu jenis sambungan pipa yang memiliki peranan penting dalam dunia perpipaan. Jenis sambungan pipa ini memiliki bentuk menyerupai huruf “T” yang berfungsi untuk menghubungkan tiga pipa sekaligus dalam berbagai sistem perpipaan, mulai dari sistem air bersih, sistem drainase, hingga sistem pemanas. Jenis fitting ini hadir dalam dua jenis di pasaran yang masing-masingnya menawarkan kegunaan dan spesifikasi bentuk berbeda. Untuk mengenal jenis tee fitting lebih lanjut, simak artikel ini selengkapnya.

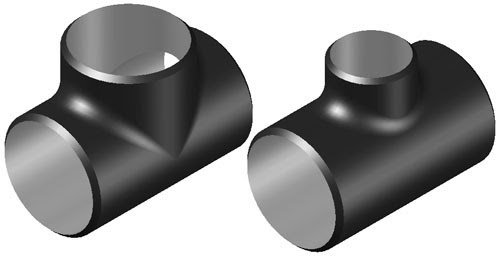

Jenis Tee Fitting

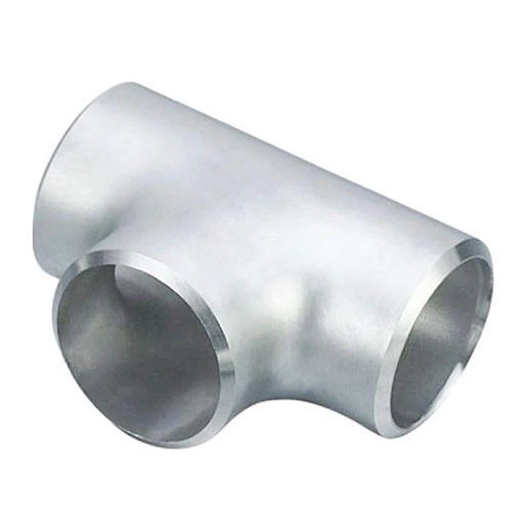

1. Equal Tee Fitting
Equal tee, juga dikenal sebagai tee sama sisi, memiliki tiga cabang dengan diameter yang sama. Jenis ini ideal untuk menghubungkan pipa-pipa dengan ukuran yang sama, memungkinkan aliran fluida yang merata dan seimbang.
Baca juga: Ini Dia 2 Jenis Bahan Equal Tee Beserta Keunggulannya

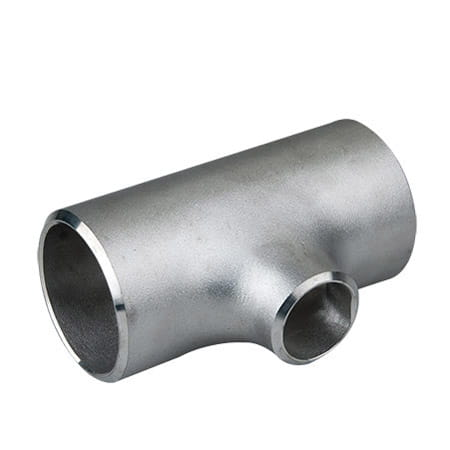

2. Reducer Tee Fitting
Reducer tee, juga dikenal sebagai tee beda sisi, memiliki tiga cabang dengan diameter yang berbeda. Dua cabang memiliki diameter yang sama, sedangkan satu cabang lainnya memiliki diameter yang lebih kecil. Jenis ini berguna untuk menghubungkan pipa-pipa dengan ukuran yang berbeda, memungkinkan transisi aliran fluida yang mulus dan terkontrol.
Baca juga: Mengapa Reducer Tee adalah Pilihan Tepat untuk Menghubungkan Pipa?
Kegunaan Tee Fitting pada Sistem Perpipaan
1. Membuat Cabang
Fungsi utama tee adalah untuk membuat cabang dari pipa utama. Hal ini memungkinkan aliran fluida (seperti air, gas, atau bahan lainnya) didistribusikan ke beberapa arah. Tee sangatlah penting dalam sistem perpipaan yang kompleks, seperti sistem irigasi, sistem plumbing, dan sistem distribusi gas.
2. Mengubah Arah Aliran
Tee juga dapat digunakan untuk mengubah arah aliran fluida dalam sistem perpipaan. Hal ini bisa dilakukan dengan menghubungkan pipa lain pada salah satu cabang tee. Kemampuan ini sangatlah berguna untuk memodifikasi tata letak sistem perpipaan tanpa harus mengubah struktur pipa secara keseluruhan.
3. Menggabungkan Aliran
Tee memungkinkan Anda untuk menggabungkan aliran fluida dari dua pipa menjadi satu pipa. Fungsi ini sering digunakan pada sistem perpipaan yang memiliki beberapa sumber fluida, seperti pada sistem drainase.
4. Mengontrol Aliran
Tee dapat digunakan untuk mengontrol aliran fluida dalam sistem perpipaan. Hal ini bisa dilakukan dengan memasang katup atau meteran pada salah satu cabang tee. Katup memungkinkan Anda untuk membuka, menutup, atau mengatur aliran fluida, sedangkan meteran digunakan untuk mengukur volume fluida yang mengalir.
Cara Memilih Tee Fitting yang Tepat
1. Jenis
Equal tee digunakan untuk membuat cabang dengan diameter yang sama dari pipa utama, yang cocok untuk aplikasi di mana aliran fluida yang sama diperlukan di semua cabang. Sementara, reducer tee digunakan untuk membuat cabang dengan diameter yang lebih kecil dari pipa utama, yang digunakan untuk mengurangi aliran fluida ke cabang atau menghubungkan pipa dengan diameter yang berbeda.
Baca juga: Fitting Tee Reducer dan Tee Equal, Apa Bedanya?
2. Ukuran
Pastikan tee memiliki diameter cabang yang sesuai dengan diameter pipa yang akan dihubungkan. Tee yang terlalu kecil dapat membatasi aliran fluida, sedangkan tee yang terlalu besar dapat menyebabkan kebocoran.
3. Material
Pilih material tee yang sesuai dengan jenis fluida yang akan dialirkan, kondisi lingkungan, dan tekanan operasi sistem perpipaan Anda. Ada dua jenis material yang sering digunakan, yaitu stainless steel dan carbon steel. Stainless steel menawarkan beberapa keunggulan, seperti ketahanan korosi yang tinggi, umur panjang, permukaan higienis, dan kekuatan tarik yang kuat. Sifat-sifat ini membuatnya ideal untuk aplikasi di lingkungan yang keras, seperti industri kimia, pengolahan makanan, dan kelautan. Namun, stainless steel juga memiliki kekurangan, yaitu harganya yang lebih mahal, kesulitan dalam pengerjaan, dan bobot yang lebih berat.
Di sisi lain, carbon steel menawarkan beberapa keuntungan, seperti harga yang lebih murah, kemudahan pengerjaan, bobot yang ringan, dan kekuatan tarik yang cukup untuk banyak aplikasi. Namun, carbon steel memiliki beberapa kelemahan yang signifikan, yaitu mudah berkarat dan tidak cocok untuk aplikasi di lingkungan yang lembab, basah, atau terkena bahan kimia. Umurnya pun lebih pendek dibandingkan stainless steel dan membutuhkan perawatan dan pengecatan secara berkala untuk mencegah karat. Permukaannya yang kasar dan sulit dibersihkan juga menjadikannya kurang ideal untuk aplikasi yang membutuhkan kebersihan tinggi.
4. Tekanan
Pertimbangkan tekanan maksimum yang dapat ditahan oleh tee. Pilih tee yang sesuai dengan tekanan operasi sistem perpipaan Anda. Tee yang tidak dapat menahan tekanan yang cukup dapat bocor atau pecah, yang dapat menyebabkan kerusakan serius.
5. Merek dan Reputasi
Pilih merek yang memiliki reputasi baik dan sudah terpercaya dalam menghasilkan tee yang berkualitas tinggi. Membaca review dan membandingkan produk dari berbagai merek dapat membantu Anda membuat pilihan yang tepat.
Baca juga: Tips Membeli Tee Fitting yang Tepat untuk Kebutuhan Perpipaan
Tee fitting merupakan komponen penting dalam sistem perpipaan yang memiliki berbagai fungsi dan kegunaan. Dengan memahami jenis-jenis tee fitting dan cara memilihnya dengan tepat, Anda dapat memastikan sistem perpipaan berjalan dengan optimal dan efisien.
Tak hanya memilih jenis tee fitting yang tepat, Anda pun perlu memilih yang berkualitas tinggi. Sebagai rekomendasi, Anda bisa membeli dua jenis tee fitting di atas di PT Karya Prima Suplindo . PT Karya Prima Suplindo, sebagai pemasok komponen perpipaan terkemuka sejak tahun 1986, menawarkan berbagai macam tee berkualitas tinggi untuk sistem perpipaan industri migas.
Tersedia dua kategori tee fitting, yakni forged fitting dan butt weld fitting . Untuk forged fitting tersedia merek Viar, MEGA, ULMA, Delcorte, dan BOTH WELL, sementara butt weld fitting menjual merek BENKAN, Sungkwang Bend, dan TK Corporation. Untuk pilihan ukuran dan tekanan beragam sehingga memudahkan Anda menemukan tee yang tepat untuk kebutuhan. Selain equal tee dan reducer tee, tersedia pula bentuk fitting lain seperti lap joint stub end, end cap, elbow, olet, dan lainnya. Hubungi PT Karya Prima Suplindo melalui button WhatsApp atau nomor telepon yang tertera di bawah ini untuk informasi lebih lanjut.
