Macam-Macam Sambungan Pipa: Mana yang Cocok untuk Kebutuhan Anda?
February 23, 2025
Dalam dunia perpipaan,
sambungan pipa
memiliki peran yang sangat penting untuk memastikan kelancaran aliran fluida, baik itu air, gas, maupun bahan kimia. Pemilihan sambungan yang tepat dapat meningkatkan efisiensi, daya tahan, dan keamanan instalasi. Artikel ini akan membahas macam-macam sambungan pipa yang umum digunakan beserta kegunaannya.
Baca juga: Nama Sambungan Pipa yang Wajib Anda Ketahui Sebelum Memulai Instalasi
Baca juga: Nama Sambungan Pipa yang Wajib Anda Ketahui Sebelum Memulai Instalasi

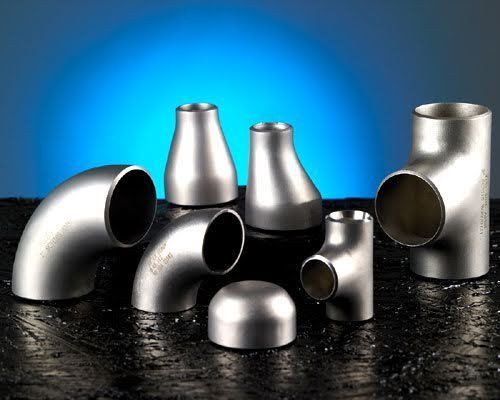

sumber gambar: inox-tek
Elbow adalah sambungan pipa yang berfungsi untuk mengubah arah aliran fluida dalam sistem perpipaan. Tersedia dalam berbagai sudut, seperti 45 derajat dan 90 derajat, elbow sering digunakan dalam sistem yang membutuhkan perubahan arah tanpa mengurangi efisiensi aliran.
Baca juga: Elbow 90 Derajat atau Elbow 45 Derajat, Kapan Penggunaannya yang Tepat?
Tee adalah sambungan berbentuk huruf "T" yang memungkinkan distribusi fluida ke dua arah yang berbeda dari satu jalur utama. Sambungan ini banyak digunakan dalam sistem distribusi air, minyak, dan gas.
Baca juga: Cara Memilih Material Tee Pipa yang Tepat untuk Proyek Migas
End cap digunakan untuk menutup ujung pipa, baik secara permanen maupun sementara. Fitting ini penting untuk sistem perpipaan yang tidak memerlukan aliran fluida lebih lanjut atau sebagai bagian dari pemeliharaan.
Baca juga: End Cap Fitting: Bentuk, Fungsi, Bahan, dan Jenisnya
Reducer berfungsi untuk menyambungkan dua pipa dengan ukuran diameter yang berbeda. Ada dua jenis reducer, yaitu concentric reducer (mengurangi ukuran secara simetris) dan eccentric reducer (mengurangi ukuran secara tidak simetris). Reducer sering digunakan dalam sistem perpipaan industri untuk menyesuaikan tekanan dan aliran fluida.
Baca juga: Fitting Reducer adalah Solusi Efektif Menghubungkan Pipa Berbeda Ukuran
Lap joint stub end digunakan bersama flange untuk memudahkan pemasangan dan pembongkaran pipa. Jenis sambungan ini sering digunakan dalam sistem yang membutuhkan fleksibilitas dan perawatan berkala.
Baca juga: Kenali Lap Joint Stub End, dari Aplikasi hingga Tipenya
Coupling berperan sebagai penghubung antara dua pipa yang berukuran sama. Ada tiga jenis coupling utama, yaitu full coupling, half coupling, dan reducer coupling. Full coupling digunakan untuk menyambungkan dua pipa dengan diameter dan jenis yang sama. Half coupling digunakan untuk menyambungkan pipa dengan fitting berulir. Reducer coupling digunakan untuk menyambungkan dua pipa dengan diameter yang berbeda. Coupling sering digunakan dalam sistem perpipaan yang membutuhkan koneksi yang kuat dan tahan bocor.
Baca juga: Mengenal Macam Macam Coupling dan Karakteristiknya
Olet adalah sambungan yang memungkinkan cabang pipa tambahan dari jalur utama tanpa harus memotong pipa utama sepenuhnya. Jenis-jenis olet yang umum digunakan antara lain weldolet, threadolet, dan sockolet, yang masing-masing memiliki aplikasi berbeda tergantung pada kebutuhan tekanan dan sambungan.
Weldolet digunakan untuk aplikasi tekanan tinggi dan memerlukan pengelasan langsung ke pipa utama. Threadolet, dengan ulir di dalamnya, memudahkan pemasangan tanpa pengelasan, ideal untuk aplikasi tekanan rendah hingga menengah. Sementara itu, sockolet menggunakan sambungan soket, cocok untuk pipa berdiameter kecil dan aplikasi dengan tekanan sedang.
Baca juga: Ketahui Pentingnya Weldolet dalam Sambungan Sistem Perpipaan
Union adalah jenis sambungan pipa yang dapat dengan mudah dibuka dan dipasang kembali. Ini sangat berguna dalam sistem perpipaan yang memerlukan perawatan berkala, seperti pada instalasi rumah tangga dan industri ringan.
Baca juga: Jangan Asal Beli! Sesuaikan 3 Kriteria Union 3000 Berikut Sebelum Membelinya
Plug digunakan untuk menutup ujung pipa atau fitting dengan ulir internal. Fitting ini sering digunakan dalam sistem perpipaan yang mungkin memerlukan ekspansi atau modifikasi di masa depan. Beberapa jenis plug yang umum digunakan adalah hex plug (berbentuk segi enam), square plug (berbentuk persegi), round plug (berbentuk bulat), dan bull plug (berbentuk silinder dengan bagian kepala yang lebih besar). Masing-masing jenis plug ini memiliki fungsi dan aplikasinya masing-masing, tergantung pada kebutuhan dan spesifikasi sistem perpipaan yang digunakan.
Boss adalah fitting pipa yang memiliki ulir internal dan digunakan untuk menyambungkan aksesori tambahan, seperti katup atau sensor tekanan. Boss sering ditemukan dalam aplikasi industri dan manufaktur.
Terdapat macam-macam sambungan pipa dan pemilihan yang tepat sangat bergantung pada jenis fluida yang dialirkan, tekanan kerja, dan kebutuhan perawatan sistem perpipaan. Elbow dan tee cocok untuk mengatur arah dan distribusi aliran, end cap dan plug digunakan untuk menutup pipa, reducer membantu menyesuaikan ukuran pipa, sementara coupling dan union mempermudah koneksi dan pemeliharaan. Untuk kebutuhan khusus, seperti pemasangan flange atau cabang pipa tambahan, lap joint stub end dan olet dapat menjadi pilihan terbaik.
Dengan memahami fungsi dan keunggulan dari macam-macam sambungan pipa, Anda dapat menentukan mana yang paling sesuai untuk proyek perpipaan. Pastikan untuk selalu memilih material berkualitas agar sistem perpipaan lebih tahan lama dan efisien.
Untuk proyek-proyek skala besar, seperti kebutuhan industri migas, pemilihan material sambungan yang berkualitas tinggi menjadi faktor yang sangat penting. PT Karya Prima Suplindo , sebagai pemasok komponen perpipaan terkemuka sejak 1986, menyediakan macam-macam sambungan pipa yang disebut di atas dengan tipe butt weld fitting dan forged fitting . Dengan pilihan ukuran dan tekanan yang lengkap dari berbagai merek ternama, PT Karya Prima Suplindo dapat memenuhi kebutuhan spesifik proyek Anda. Kunjungi katalog mereka atau hubungi melalui WhatsApp untuk informasi lebih lanjut.
