Elbow 90 Derajat atau Elbow 45 Derajat, Kapan Penggunaannya yang Tepat?

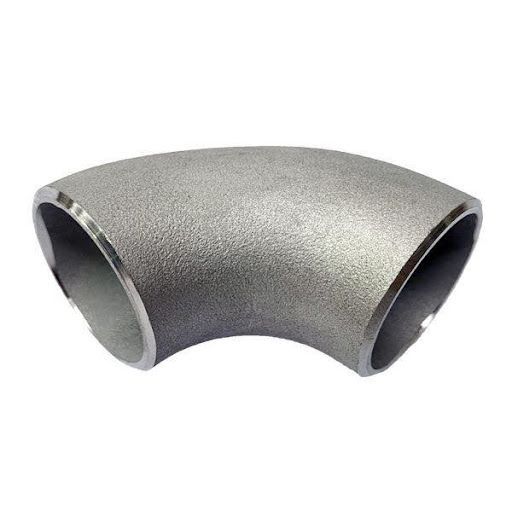

sumber gambar: prochem

Elbow 90D adalah fitting pipa yang dirancang untuk mengubah arah aliran sebesar 90 derajat. Komponen ini umumnya digunakan dalam sistem pipa yang membutuhkan perubahan arah tajam, seperti pada:

1. Sistem Pipa Vertikal ke Horizontal: Elbow ini sering digunakan untuk menghubungkan pipa vertikal dengan pipa horizontal, misalnya dalam instalasi pipa drainase atau ventilasi.
2. Ruang Terbatas: Dalam situasi di mana ruang untuk instalasi pipa terbatas, elbow ini membantu mengatur aliran tanpa memerlukan banyak ruang tambahan.
3. Perubahan Arah yang Signifikan: Sistem yang membutuhkan perubahan arah drastis, seperti pada instalasi pipa di sudut-sudut bangunan, sangat mengandalkan elbow ini.

Kelebihan Elbow 90 Derajat

1. Kemudahan Instalasi: Proses penyambungan elbow 90 derajat relatif sederhana, tergantung pada jenis material pipa dan metode penyambungan yang digunakan (misalnya, pengelasan, ulir, lem, atau sambungan mekanis). Kemudahan ini mempercepat proses instalasi dan berpotensi mengurangi biaya tenaga kerja.

2. Cocok untuk Area Sempit: Bentuknya yang ringkas memungkinkan perubahan arah aliran dalam ruang yang terbatas, di mana fitting dengan sudut yang lebih landai mungkin memerlukan ruang tambahan yang tidak tersedia.
3. Mengurangi Panjang Total Pipa: Dengan kemampuannya mengubah arah secara langsung, elbow 90 derajat dapat mengurangi kebutuhan akan potongan pipa tambahan yang mungkin diperlukan jika menggunakan fitting dengan sudut yang lebih kecil untuk mencapai perubahan arah yang sama. Hal ini dapat menghemat biaya material dan mengurangi potensi kebocoran pada sambungan tambahan.

Kekurangan Elbow 90 Derajat

1. Potensi Peningkatan Tekanan Balik (Back Pressure): Perubahan arah aliran yang tajam sebesar 90 derajat dapat menyebabkan turbulensi yang lebih besar dibandingkan dengan perubahan arah yang lebih bertahap (misalnya, menggunakan elbow 45 derajat atau bending pipa). Turbulensi ini menghasilkan gesekan yang lebih tinggi antara fluida dan dinding pipa, yang dapat mengakibatkan peningkatan tekanan balik (head loss) dalam sistem. Peningkatan tekanan balik ini dapat mengurangi efisiensi aliran dan memerlukan pompa yang lebih kuat untuk mempertahankan laju aliran yang diinginkan.
2. Risiko Penumpukan Material Lebih Tinggi: Sudut 90 derajat yang tajam dapat menciptakan area di mana partikel padat atau endapan dalam fluida cenderung menumpuk, terutama jika kecepatan aliran rendah atau fluida mengandung banyak suspended solid. Penumpukan ini dapat menyebabkan penyumbatan sebagian atau seluruhnya dari waktu ke waktu, mengurangi efisiensi aliran, dan memerlukan pembersihan atau pemeliharaan yang lebih sering. Hal ini menjadi pertimbangan penting dalam sistem yang mengalirkan lumpur, bubur kertas, atau fluida lain yang mengandung partikel padat.

Baca juga: Kisaran Harga Fitting Street Elbow 90D Berdasarkan Ukuran

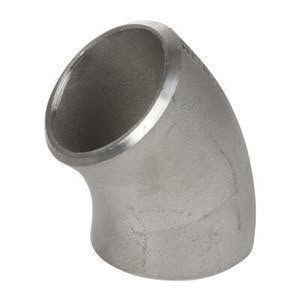

Fungsi dan Penggunaan Elbow 45 Derajat

sumber gambar: buyfittingsonline

Berbeda dengan elbow 90 derajat, elbow 45 derajat digunakan untuk mengubah arah aliran pipa dengan sudut yang lebih landai, yaitu 45 derajat. Penggunaannya sering ditemukan pada:

1. Sistem dengan Aliran Lancar: Elbow 45 derajat membantu menjaga kelancaran aliran karena sudutnya yang lebih halus, mengurangi risiko tekanan balik.
2. Pipa Panjang dengan Perubahan Arah Bertahap: Jika pipa perlu berbelok dengan mulus, elbow 45 derajat sering menjadi pilihan.
3. Instalasi Drainase: Sudut 45 derajat ideal untuk sistem drainase karena meminimalkan risiko penyumbatan.

Kelebihan Elbow 45 Derajat

1. Pengurangan Tekanan Balik dan Turbulensi yang Signifikan: Ini bukan sekadar mengurangi, tetapi meminimalkan secara efektif. Tekanan balik yang rendah melindungi pompa dan peralatan lain dalam sistem dari tekanan berlebih. Turbulensi yang minim menjaga kualitas aliran dan mengurangi potensi erosi pada dinding pipa akibat gesekan yang berlebihan.
2. Aliran Fluida yang Lebih Lancar dan Efisien: Kelancaran aliran berkorelasi langsung dengan efisiensi sistem. Dengan aliran yang tidak terhambat, energi yang dibutuhkan untuk menggerakkan fluida berkurang, yang berarti biaya operasional yang lebih rendah. Selain itu, aliran yang stabil dapat meningkatkan kinerja keseluruhan sistem.
3. Ideal untuk Sistem dengan Persyaratan Efisiensi Tinggi: Dalam industri yang sangat memperhatikan efisiensi (misalnya, pengolahan air, pembangkit listrik, atau industri kimia), pemilihan komponen pipa seperti elbow 45 derajat dapat memberikan kontribusi signifikan terhadap penghematan energi dan optimasi proses.

Kekurangan Elbow 45 Derajat

1. Kebutuhan Ruang Instalasi yang Lebih Besar: Ini adalah trade-off yang perlu dipertimbangkan. Untuk mencapai perubahan arah yang sama (misalnya, menghindari rintangan), penggunaan elbow 45 derajat mungkin memerlukan dua atau lebih sambungan dan segmen pipa yang lebih panjang dibandingkan dengan satu elbow 90 derajat. Ini berarti jejak instalasi yang lebih luas.
2. Peningkatan Panjang Total Pipa: Karena sudut beloknya lebih kecil, untuk mencapai perubahan arah yang signifikan, kita mungkin perlu menggunakan beberapa elbow 45 derajat secara berurutan atau dikombinasikan dengan segmen pipa lurus yang lebih panjang. Hal ini akan menambah total panjang pipa yang dibutuhkan dalam sistem. Pertimbangan biaya material dan potensi kehilangan tekanan akibat panjang pipa yang bertambah perlu diperhitungkan.


Baca juga: Tabel Ukuran Elbow 45D 90D dengan Sch 40, 80, dan 160

Waktu Penggunaan Elbow 90 Derajat

Penggunaan elbow 90 derajat disarankan pada kondisi berikut:

1. Ruang instalasi terbatas, sehingga membutuhkan perubahan arah tajam.
2. Sistem pipa memiliki tekanan yang cukup untuk mengatasi hambatan aliran.
3. Instalasi pipa vertikal ke horizontal atau sebaliknya.

Waktu Penggunaan Elbow 45 Derajat

Elbow 45 derajat lebih cocok digunakan dalam situasi seperti:

1. Sistem yang membutuhkan aliran fluida lancar tanpa tekanan balik yang signifikan.
2. Instalasi drainase atau saluran air hujan untuk mengurangi risiko penyumbatan.
3. Perubahan arah pipa yang bertahap dan membutuhkan aliran lebih efisien.

Cara Memilih Sudut Elbow yang Tepat untuk Proyek

Pemilihan antara elbow 90 derajat dan elbow 45 derajat tergantung pada kebutuhan spesifik proyek Anda. Faktor-faktor yang perlu dipertimbangkan meliputi:

1. Jenis Fluida: Untuk aliran fluida cair atau gas dengan tekanan tinggi, elbow 45 derajat mungkin lebih efisien.
2. Keterbatasan Ruang: Jika ruang terbatas, elbow 90 derajat menjadi pilihan utama
3. Efisiensi Aliran: Untuk sistem yang memprioritaskan kelancaran aliran, elbow 45 derajat lebih disarankan.

Baca juga: 5 Kriteria Toko Jual Elbow Pipa yang Harus Anda Pertimbangkan

Baik elbow 90 derajat maupun elbow 45 derajat memiliki keunggulan dan kelemahan masing-masing. Memahami karakteristik dan kegunaan kedua jenis elbow ini sangat penting untuk memastikan instalasi pipa yang efisien dan sesuai kebutuhan proyek. Pastikan Anda mempertimbangkan aspek di atas sebelum memilih sudut elbow yang tepat. Dengan keputusan yang tepat, sistem pipa Anda akan berfungsi optimal dan memiliki umur pakai yang lebih lama.
