Cara Kerja SWG dan Keunggulannya dalam Sistem Perpipaan
23 Februari 2025
Sistem perpipaan modern beroperasi dalam kondisi yang sangat menantang, mulai dari suhu ekstrem hingga tekanan yang sangat tinggi. Untuk memastikan keamanan dan efisiensi sistem, setiap sambungan pipa harus disegel dengan sempurna. Salah satu solusi paling efektif untuk mencapai penyegelan optimal adalah dengan menggunakan
Spiral Wound Gasket
(SWG). Artikel ini akan mengupas tuntas mengapa SWG menjadi pilihan favorit para insinyur dan teknisi di berbagai industri.
Baca juga: Kenali Spiral Wound Gasket, dari Bagian Hingga Perbedaan Bahannya
Baca juga: Kenali Spiral Wound Gasket, dari Bagian Hingga Perbedaan Bahannya

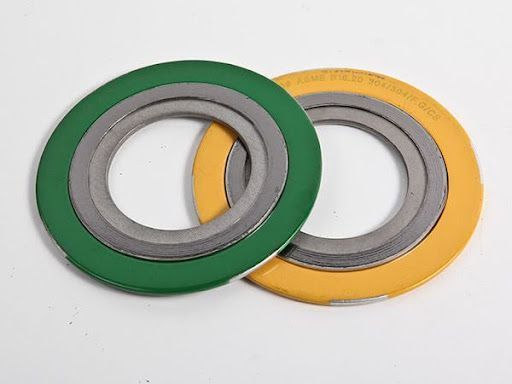

sumber gambar: nbseals
Spiral wound gasket atau biasa disingkat SWG, adalah jenis gasket yang dirancang untuk memberikan penyegelan optimal pada sistem perpipaan industri. Gasket ini terdiri dari kombinasi logam dan bahan pengisi fleksibel yang disusun secara spiral, sehingga mampu menahan tekanan dan suhu ekstrem. Spiral wound gasket umumnya digunakan pada sambungan flange di industri migas, petrokimia, pembangkit listrik, dan manufaktur karena daya tahannya yang tinggi terhadap suhu, tekanan, serta bahan kimia agresif.
Jenis gasket ini bekerja dengan cara menciptakan tekanan penyegelan yang cukup kuat antara dua permukaan flange. Berikut adalah tahapannya:
Saat baut flange dikencangkan, spiral wound gasket mengalami tahap kompresi awal. Proses ini menyebabkan lapisan logam spiral yang melilit bahan pengisi di dalam gasket ditekan erat-erat, sehingga seluruh struktur gasket menjadi rapat. Logam spiral biasanya terbuat dari baja tahan karat atau baja karbon, yang berfungsi memberikan kekuatan mekanik dan bentuk tetap pada gasket. Bahan pengisi seperti graphite, PTFE, atau bahan elastomer lainnya mengisi ruang di antara lapisan logam spiral tersebut. Kombinasi ini menciptakan segel yang tidak hanya kuat secara mekanik tapi juga kedap terhadap cairan dan gas, sehingga mencegah kebocoran pada sambungan flange.
Salah satu keunggulan utama SWG adalah sifat fleksibilitas dan kemampuannya menyesuaikan diri. Sistem perpipaan industri sering menghadapi kondisi tekanan dan suhu yang berubah-ubah, misalnya akibat siklus operasi atau fluktuasi beban kerja. SWG dirancang agar dapat mengikuti ekspansi dan kontraksi material pipa akibat perubahan suhu, tanpa kehilangan daya penyegelannya. Fleksibilitas ini terjadi karena lapisan logam spiral dapat sedikit bergeser dan bahan pengisi dapat menyesuaikan diri terhadap perubahan volume tersebut. Dengan demikian, SWG sangat efektif dalam mencegah kebocoran yang bisa disebabkan oleh perubahan kondisi tersebut, menjaga integritas sambungan flange dalam jangka waktu lama.
Flange pada sistem perpipaan dapat mengalami getaran mekanis dari peralatan di sekitarnya, maupun pergeseran akibat tekanan hidraulik atau mekanisme pengencangan. Struktur spiral wound gasket memungkinkan daya penyerap getaran dan pergerakan kecil pada flange, sehingga sambungan tetap stabil. Kemampuan ini membuat gasket tidak mudah rusak atau kehilangan segel walaupun terjadi pergerakan minor selama operasi. Hal ini sangat penting dalam menjaga keamanan dan efisiensi sistem perpipaan, terutama pada instalasi yang memiliki banyak perangkat bergerak atau beban dinamis.
Material pengisi yang digunakan pada spiral wound gasket seperti graphite atau PTFE memiliki tingkat ketahanan kimia yang tinggi, sehingga gasket ini sangat sesuai untuk digunakan dalam kondisi:
Baca juga: Ketahui Berbagai Fungsi pada Setiap Bagian Spiral Wound Gasket
Spiral Wound Gasket dirancang untuk bekerja dalam kondisi ekstrem yang jauh melampaui kemampuan gasket biasa. Dengan rentang suhu operasional dari -200°C hingga 650°C, gasket ini sangat cocok untuk aplikasi industri berat seperti minyak dan gas, petrokimia, pembangkit listrik, dan pabrik kimia. Ketahanan terhadap tekanan tinggi juga membuat SWG mampu menahan tekanan operasional yang besar tanpa mengalami deformasi atau kerusakan. Hal ini sangat penting dalam menjaga integritas sambungan pada pipa yang mengalirkan fluida bertekanan tinggi dan suhu ekstrem.
Salah satu tantangan dalam sistem perpipaan adalah adanya getaran akibat mesin, aliran fluida, atau kondisi eksternal lainnya. SWG dirancang dengan struktur spiral yang fleksibel namun tetap kokoh, sehingga mampu menyerap dan menyesuaikan diri dengan getaran maupun pergerakan pipa akibat pemuaian atau kontraksi karena perubahan suhu. Berbeda dengan gasket konvensional yang bersifat kaku dan dapat retak atau bocor karena getaran, SWG tetap mempertahankan segelannya dalam kondisi dinamis, meningkatkan keandalan dan keamanan sistem perpipaan.
SWG mengkombinasikan material yang berbeda untuk mencapai performa optimal. Berbagai kombinasi populer termasuk stainless steel dengan graphite sebagai material pengisi, Inconel dengan PTFE, atau Monel dengan mica. Kombinasi ini menyesuaikan gasket dengan karakteristik flange dan media yang mengalir di dalam pipa. Misalnya, material graphite cocok untuk tahan panas dan tahan korosi, sementara PTFE memberikan ketahanan kimia yang tinggi. Fleksibilitas dalam pemilihan material ini memungkinkan SWG digunakan dalam beragam industri dan kebutuhan aplikasi, mulai dari fluida korosif, suhu tinggi, hingga lingkungan yang mengandung bahan kimia agresif.
Walaupun teknologi SWG cukup kompleks, desainnya memperhatikan kemudahan instalasi dan perawatan. Gasket ini tidak memerlukan peralatan khusus untuk pemasangan dan dapat dipasang dengan cara yang relatif sederhana pada flange. Ketika masa pakainya sudah habis atau perlu penggantian, SWG dapat dilepas tanpa menimbulkan kerusakan pada permukaan flange, sehingga menghindari biaya tambahan akibat perbaikan flange. Kemudahan ini mempercepat proses perawatan rutin dan meminimalkan downtime operasional di industri.
Sifat tahan terhadap suhu, tekanan, dan bahan kimia membuat SWG memiliki umur pakai yang panjang. Dengan daya tahan yang tinggi ini, frekuensi penggantian gasket menjadi lebih sedikit dibandingkan gasket biasa yang cepat aus atau bocor. Akibatnya, biaya perawatan jangka panjang dioptimalkan dan risiko gangguan operasi dapat diminimalisir. Dengan investasi awal yang sedikit lebih tinggi, namun umur pakai yang jauh lebih lama, penggunaan SWG memberikan efisiensi biaya secara keseluruhan dan meningkatkan keandalan sistem perpipaan secara signifikan.
Baca juga: Ragam Perbedaan Spiral Wound Gasket dan Ring Joint Gasket
SWG adalah solusi penyegelan yang sangat efektif untuk sistem perpipaan industri. Cara kerjanya yang fleksibel memungkinkan gasket ini beradaptasi dengan perubahan tekanan, suhu, dan getaran, sehingga mencegah kebocoran dan memperpanjang umur sambungan flange. Dengan beragam keunggulan yang dimilikinya, spiral wound gasket menjadi pilihan utama untuk berbagai aplikasi industri. Bagi Anda yang membutuhkan gasket dengan kinerja maksimal, spiral wound gasket adalah pilihan terbaik untuk memastikan keamanan dan efisiensi sistem perpipaan.
Apabila Anda membutuhkan SWG berkualitas tinggi untuk proyek industri, terutama di sektor migas, PT Mitra Prima Suplindo bisa menjadi solusinya. Sebagai bagian dari PT Karya Prima Suplindo , perusahaan ini telah menjadi mitra terpercaya bagi berbagai industri dalam menyediakan komponen perpipaan berkualitas.
PT Mitra Prima Suplindo menawarkan beragam pilihan SWG dengan ukuran mulai dari ½ inci hingga 24 inci, serta tekanan kerja hingga 20.000 psi. Dengan pilihan material inner ring, outer ring, dan filler yang fleksibel, seperti stainless steel 304/L dan 316/L serta PTFE dan graphite, gasket yang Anda dapatkan dapat disesuaikan dengan kebutuhan spesifik aplikasi. Selain itu, PT Mitra Prima Suplindo juga menyediakan gasket dari merek ternama, seperti Klinger dan Flexitallic, yang menjamin kualitas dan keandalan produk. Untuk informasi lebih lanjut atau pemesanan, silakan hubungi PT Mitra Prima Suplindo melalui email sales@mitraprimasuplindo.co.id .
Pengertian SWG
Spiral wound gasket atau biasa disingkat SWG, adalah jenis gasket yang dirancang untuk memberikan penyegelan optimal pada sistem perpipaan industri. Gasket ini terdiri dari kombinasi logam dan bahan pengisi fleksibel yang disusun secara spiral, sehingga mampu menahan tekanan dan suhu ekstrem. Spiral wound gasket umumnya digunakan pada sambungan flange di industri migas, petrokimia, pembangkit listrik, dan manufaktur karena daya tahannya yang tinggi terhadap suhu, tekanan, serta bahan kimia agresif.
Cara Kerja SWG dalam Sistem Perpipaan
Jenis gasket ini bekerja dengan cara menciptakan tekanan penyegelan yang cukup kuat antara dua permukaan flange. Berikut adalah tahapannya:
1. Kompresi Awal saat Pemasangan
Saat baut flange dikencangkan, spiral wound gasket mengalami tahap kompresi awal. Proses ini menyebabkan lapisan logam spiral yang melilit bahan pengisi di dalam gasket ditekan erat-erat, sehingga seluruh struktur gasket menjadi rapat. Logam spiral biasanya terbuat dari baja tahan karat atau baja karbon, yang berfungsi memberikan kekuatan mekanik dan bentuk tetap pada gasket. Bahan pengisi seperti graphite, PTFE, atau bahan elastomer lainnya mengisi ruang di antara lapisan logam spiral tersebut. Kombinasi ini menciptakan segel yang tidak hanya kuat secara mekanik tapi juga kedap terhadap cairan dan gas, sehingga mencegah kebocoran pada sambungan flange.
2. Penyesuaian Terhadap Perubahan Tekanan dan Suhu
Salah satu keunggulan utama SWG adalah sifat fleksibilitas dan kemampuannya menyesuaikan diri. Sistem perpipaan industri sering menghadapi kondisi tekanan dan suhu yang berubah-ubah, misalnya akibat siklus operasi atau fluktuasi beban kerja. SWG dirancang agar dapat mengikuti ekspansi dan kontraksi material pipa akibat perubahan suhu, tanpa kehilangan daya penyegelannya. Fleksibilitas ini terjadi karena lapisan logam spiral dapat sedikit bergeser dan bahan pengisi dapat menyesuaikan diri terhadap perubahan volume tersebut. Dengan demikian, SWG sangat efektif dalam mencegah kebocoran yang bisa disebabkan oleh perubahan kondisi tersebut, menjaga integritas sambungan flange dalam jangka waktu lama.
3. Ketahanan Terhadap Getaran dan Pergerakan Flange
Flange pada sistem perpipaan dapat mengalami getaran mekanis dari peralatan di sekitarnya, maupun pergeseran akibat tekanan hidraulik atau mekanisme pengencangan. Struktur spiral wound gasket memungkinkan daya penyerap getaran dan pergerakan kecil pada flange, sehingga sambungan tetap stabil. Kemampuan ini membuat gasket tidak mudah rusak atau kehilangan segel walaupun terjadi pergerakan minor selama operasi. Hal ini sangat penting dalam menjaga keamanan dan efisiensi sistem perpipaan, terutama pada instalasi yang memiliki banyak perangkat bergerak atau beban dinamis.
4. Ketahanan terhadap Bahan Kimia Korosif
Material pengisi yang digunakan pada spiral wound gasket seperti graphite atau PTFE memiliki tingkat ketahanan kimia yang tinggi, sehingga gasket ini sangat sesuai untuk digunakan dalam kondisi:
- Sistem perpipaan yang mengalirkan bahan kimia agresif, seperti asam, basa, pelarut organik, atau gas korosif.
- Lingkungan kerja dengan kondisi korosif tinggi yang dapat merusak gasket konvensional.
- Kombinasi bahan pengisi dan lapisan logam memberikan perlindungan ganda terhadap kerusakan kimia, sehingga gasket mampu mempertahankan daya segelannya dalam jangka waktu lama.
Baca juga: Ketahui Berbagai Fungsi pada Setiap Bagian Spiral Wound Gasket
Keunggulan SWG dalam Sistem Perpipaan
1. Daya Tahan Tinggi terhadap Suhu dan Tekanan
Spiral Wound Gasket dirancang untuk bekerja dalam kondisi ekstrem yang jauh melampaui kemampuan gasket biasa. Dengan rentang suhu operasional dari -200°C hingga 650°C, gasket ini sangat cocok untuk aplikasi industri berat seperti minyak dan gas, petrokimia, pembangkit listrik, dan pabrik kimia. Ketahanan terhadap tekanan tinggi juga membuat SWG mampu menahan tekanan operasional yang besar tanpa mengalami deformasi atau kerusakan. Hal ini sangat penting dalam menjaga integritas sambungan pada pipa yang mengalirkan fluida bertekanan tinggi dan suhu ekstrem.
2. Ketahanan terhadap Getaran dan Pergerakan
Salah satu tantangan dalam sistem perpipaan adalah adanya getaran akibat mesin, aliran fluida, atau kondisi eksternal lainnya. SWG dirancang dengan struktur spiral yang fleksibel namun tetap kokoh, sehingga mampu menyerap dan menyesuaikan diri dengan getaran maupun pergerakan pipa akibat pemuaian atau kontraksi karena perubahan suhu. Berbeda dengan gasket konvensional yang bersifat kaku dan dapat retak atau bocor karena getaran, SWG tetap mempertahankan segelannya dalam kondisi dinamis, meningkatkan keandalan dan keamanan sistem perpipaan.
3. Kompatibilitas dengan Berbagai Material Flange
SWG mengkombinasikan material yang berbeda untuk mencapai performa optimal. Berbagai kombinasi populer termasuk stainless steel dengan graphite sebagai material pengisi, Inconel dengan PTFE, atau Monel dengan mica. Kombinasi ini menyesuaikan gasket dengan karakteristik flange dan media yang mengalir di dalam pipa. Misalnya, material graphite cocok untuk tahan panas dan tahan korosi, sementara PTFE memberikan ketahanan kimia yang tinggi. Fleksibilitas dalam pemilihan material ini memungkinkan SWG digunakan dalam beragam industri dan kebutuhan aplikasi, mulai dari fluida korosif, suhu tinggi, hingga lingkungan yang mengandung bahan kimia agresif.
4. Mudah Dipasang dan Dibongkar
Walaupun teknologi SWG cukup kompleks, desainnya memperhatikan kemudahan instalasi dan perawatan. Gasket ini tidak memerlukan peralatan khusus untuk pemasangan dan dapat dipasang dengan cara yang relatif sederhana pada flange. Ketika masa pakainya sudah habis atau perlu penggantian, SWG dapat dilepas tanpa menimbulkan kerusakan pada permukaan flange, sehingga menghindari biaya tambahan akibat perbaikan flange. Kemudahan ini mempercepat proses perawatan rutin dan meminimalkan downtime operasional di industri.
5. Tahan Lama dan Biaya Perawatan Rendah
Sifat tahan terhadap suhu, tekanan, dan bahan kimia membuat SWG memiliki umur pakai yang panjang. Dengan daya tahan yang tinggi ini, frekuensi penggantian gasket menjadi lebih sedikit dibandingkan gasket biasa yang cepat aus atau bocor. Akibatnya, biaya perawatan jangka panjang dioptimalkan dan risiko gangguan operasi dapat diminimalisir. Dengan investasi awal yang sedikit lebih tinggi, namun umur pakai yang jauh lebih lama, penggunaan SWG memberikan efisiensi biaya secara keseluruhan dan meningkatkan keandalan sistem perpipaan secara signifikan.
Baca juga: Ragam Perbedaan Spiral Wound Gasket dan Ring Joint Gasket
SWG adalah solusi penyegelan yang sangat efektif untuk sistem perpipaan industri. Cara kerjanya yang fleksibel memungkinkan gasket ini beradaptasi dengan perubahan tekanan, suhu, dan getaran, sehingga mencegah kebocoran dan memperpanjang umur sambungan flange. Dengan beragam keunggulan yang dimilikinya, spiral wound gasket menjadi pilihan utama untuk berbagai aplikasi industri. Bagi Anda yang membutuhkan gasket dengan kinerja maksimal, spiral wound gasket adalah pilihan terbaik untuk memastikan keamanan dan efisiensi sistem perpipaan.
Apabila Anda membutuhkan SWG berkualitas tinggi untuk proyek industri, terutama di sektor migas, PT Mitra Prima Suplindo bisa menjadi solusinya. Sebagai bagian dari PT Karya Prima Suplindo , perusahaan ini telah menjadi mitra terpercaya bagi berbagai industri dalam menyediakan komponen perpipaan berkualitas.
PT Mitra Prima Suplindo menawarkan beragam pilihan SWG dengan ukuran mulai dari ½ inci hingga 24 inci, serta tekanan kerja hingga 20.000 psi. Dengan pilihan material inner ring, outer ring, dan filler yang fleksibel, seperti stainless steel 304/L dan 316/L serta PTFE dan graphite, gasket yang Anda dapatkan dapat disesuaikan dengan kebutuhan spesifik aplikasi. Selain itu, PT Mitra Prima Suplindo juga menyediakan gasket dari merek ternama, seperti Klinger dan Flexitallic, yang menjamin kualitas dan keandalan produk. Untuk informasi lebih lanjut atau pemesanan, silakan hubungi PT Mitra Prima Suplindo melalui email sales@mitraprimasuplindo.co.id .
