Ragam Perbedaan Spiral Wound Gasket dan Ring Joint Gasket
September 13, 2023
Penyegelan yang efektif dalam sistem perpipaan merupakan salah satu aspek yang sangat penting. Dua jenis gasket yang sering diandalkan untuk penyegelan adalah spiral wound gasket dan ring joint gasket. Kedua jenis gasket ini memiliki karakteristik yang berbeda dan cocok untuk aplikasi perpipaan tertentu. Pada artikel ini akan membahas perbedaan antara spiral wound gasket dengan ring joint gasket beserta cara memilihnya untuk membantu Anda memahami mana yang lebih sesuai dengan kebutuhan aplikasi.

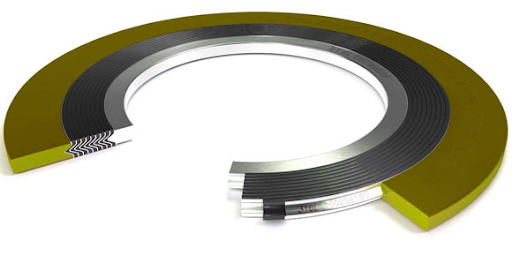

Spiral Wound Gasket
Spiral wound gasket adalah salah satu jenis gasket yang digunakan untuk menyegel sambungan antara dua komponen pipa. Jenis gasket ini dirancang khusus untuk memberikan penyegelan yang kuat dan tahan lama dalam berbagai kondisi industri yang beragam. Spiral wound gasket memiliki struktur unik yang terdiri dari dua komponen utama berikut.
- Pita Logam : Pita logam sering dibuat dari stainless steel atau logam lainnya yang tahan terhadap korosi dan memiliki kekuatan yang tinggi. Pita logam dibentuk menjadi spiral dan memberikan kekuatan struktural pada gasket.
- Bahan Pengisi : Bahan pengisi atau filler digunakan untuk mengisi celah di antara spiral pita logam. Biasanya menggunakan bahan lentur seperti PTFE (polytetrafluoroethylene) atau graphite.
Baca juga: Ketahui Berbagai Fungsi pada Setiap Bagian Spiral Wound Gasket

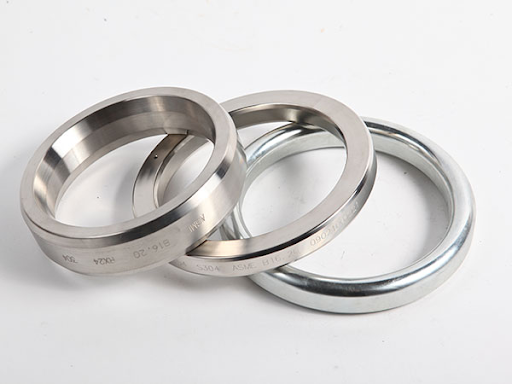

Ring Joint Gasket
Ring joint gasket adalah jenis gasket yang digunakan untuk penyegelan sambungan antara dua komponen pipa dalam aplikasi yang melibatkan tekanan tinggi dan suhu ekstrem. Jenis gasket ini dirancang khusus untuk memberikan penyegelan yang kuat dan tahan lama dalam kondisi operasi industri yang berat. Ring joint gasket memiliki struktur unik yang membedakannya dari jenis gasket lainnya, yakni sebagai berikut.
- Bahan Utama : Ring joint gasket biasanya terbuat dari logam keras, seperti baja karbon, baja tahan karat, atau logam khusus yang tahan terhadap korosi dan tekanan tinggi. Bahan ini memberikan ketahanan terhadap suhu tinggi.
- Desain Cincin : Jenis gasket ini memiliki bentuk cincin yang dirancang agar pas dengan komponennya. Dengan begitu, memungkinkan gasket menyegel dengan baik ketika komponen dikencangkan.
- Penggunaan Tekanan : Ring joint gasket efektif digunakan dalam aplikasi yang menghadapi tekanan tinggi, biasanya pada kisaran kelas tekanan #600 hingga #2500.
Baca juga: Ring Joint Gasket, Segel Kuat untuk Aplikasi Perpipaan yang Berat

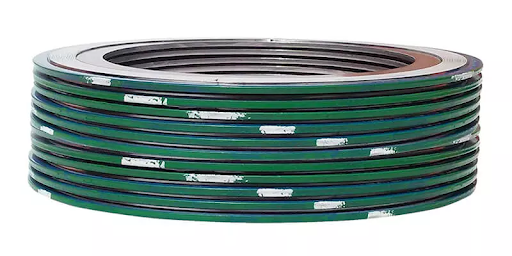

Perbedaan Spiral Wound Gasket dengan Ring Joint Gasket
Spiral wound gasket dan ring joint gasket memiliki karakteristik yang berbeda dan sesuai untuk aplikasi yang beragam. Mari bandingkan keduanya dari berbagai aspek berikut.
Spiral wound gasket memiliki pita logam yang terbuat dari stainless steel atau logam lainnya yang tahan terhadap korosi. Biasanya menggunakan bahan pengisi seperti graphite atau PTFE. Sementara, ring joint gasket terbuat dari logam keras seperti baja karbon, baja tahan karat, atau logam khusus yang tahan terhadap tekanan tinggi dan suhu ekstrem.
Spiral wound gasket memiliki desain spiral yang fleksibel sehingga dapat menyesuaikan diri dengan perubahan tekanan dan suhu dalam sistem perpipaan tanpa mengurangi kekuatan penyegelan. Sementara, ring joint gasket memiliki desain berbentuk cincin yang kaku dan dirancang untuk pas dengan komponen yang disegel.
Spiral wound gasket cocok untuk aplikasi yang mengalami perubahan tekanan dan suhu yang signifikan. Ini dikarenakan jenis gasket ini lebih adaptif terhadap perubahan kondisi operasi. Sementara, ring joint gasket digunakan dalam aplikasi yang menghadapi tekanan tinggi dan suhu ekstrem yang tetap, sehingga memberikan penyegelan yang kuat pada kondisi tersebut.
Gasket spiral wound dapat digunakan dengan berbagai jenis fluida tergantung pada jenis bahan pengisi yang digunakan. Sementara, ring joint gasket umumnya digunakan dalam aplikasi yang melibatkan fluida yang bersifat korosif atau berbahaya.
1. Bahan Utama
Spiral wound gasket memiliki pita logam yang terbuat dari stainless steel atau logam lainnya yang tahan terhadap korosi. Biasanya menggunakan bahan pengisi seperti graphite atau PTFE. Sementara, ring joint gasket terbuat dari logam keras seperti baja karbon, baja tahan karat, atau logam khusus yang tahan terhadap tekanan tinggi dan suhu ekstrem.
2. Desain
Spiral wound gasket memiliki desain spiral yang fleksibel sehingga dapat menyesuaikan diri dengan perubahan tekanan dan suhu dalam sistem perpipaan tanpa mengurangi kekuatan penyegelan. Sementara, ring joint gasket memiliki desain berbentuk cincin yang kaku dan dirancang untuk pas dengan komponen yang disegel.
3. Aplikasi
Spiral wound gasket cocok untuk aplikasi yang mengalami perubahan tekanan dan suhu yang signifikan. Ini dikarenakan jenis gasket ini lebih adaptif terhadap perubahan kondisi operasi. Sementara, ring joint gasket digunakan dalam aplikasi yang menghadapi tekanan tinggi dan suhu ekstrem yang tetap, sehingga memberikan penyegelan yang kuat pada kondisi tersebut.
4. Jenis Fluida
Gasket spiral wound dapat digunakan dengan berbagai jenis fluida tergantung pada jenis bahan pengisi yang digunakan. Sementara, ring joint gasket umumnya digunakan dalam aplikasi yang melibatkan fluida yang bersifat korosif atau berbahaya.

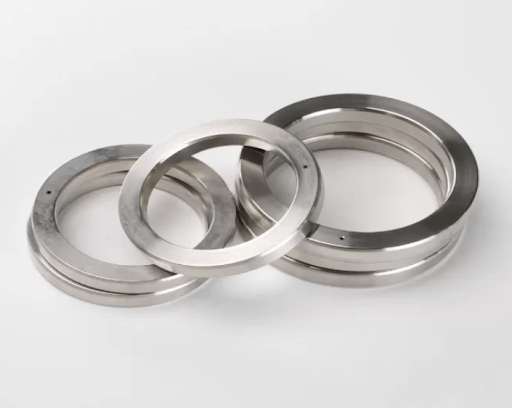

Tips Memilih Gasket yang Tepat
Memilih antara spiral wound gasket dan ring joint gasket merupakan hal penting dalam penyegelan perpipaan. Untuk itu, agar Anda tidak salah pilih jenis gasket untuk aplikasi perpipaan, berikut adalah panduan dalam memilih keduanya.
- Pahami Kondisi Operasi: Ketahui tekanan dan suhu operasi yang akan dihadapi sistem perpipaan. Selain itu, pertimbangkan apakah sistem Anda akan mengalami perubahan tekanan dan suhu yang signifikan atau konstan.
- Tentukan Tujuan Aplikasi: Apakah aplikasi Anda membutuhkan kekuatan tekanan ekstrem atau menghadapi kondisi suhu tinggi yang konsisten? Apakah fleksibilitas dan kemampuan adaptasi terhadap perubahan suhu, serta tekanan merupakan penting bagi aplikasi Anda?
- Ketahui Lingkungan Aplikasi: Pertimbangkan jenis fluida yang akan dialirkan dalam sistem perpipaan Anda, serta bagaimana potensi korosinya. Tentukan apakah ada persyaratan khusus terkait dengan bahan pengisi gasket, misalnya bahan kimia.
- Pahami Standar dan Spesifikasi: Ketahui standar industri dan spesifikasi yang berlaku untuk aplikasi Anda. Ini membantu dalam membatasi pilihan.
Apa pun pilihan jenis gasketnya, pastikan Anda memilih gasket sesuai dengan karakteristik aplikasi perpipaan. Jika Anda membutuhkan spiral wound gasket atau ring joint gasket untuk perpipaan industri migas, artikel ini merekomendasikan untuk membeli di PT Mitra Prima Suplindo, anak perusahaan dari PT Karya Prima Suplindo , yang merupakan penyedia komponen perpipaan terlengkap untuk industri migas sejak tahun 1986.
Di PT Mitra Prima Suplindo, Anda akan menemukan berbagai pilihan spiral wound gasket dan ring joint gasket dengan berbagai ukuran yang mungkin dibutuhkan. Mulai dari ½ inci hingga 24 inci, dan dengan berbagai tingkat tekanan, dari #150 hingga #20000.
Spiral wound gasket yang ditawarkan memiliki pilihan inner ring, outer ring, serta hoop berupa SS304/L dan SS316/L. Anda juga bisa memilih jenis fillernya, yakni ada PTFE dan graphite. Sementara untuk ring joint gasket, tersedia dalam berbagai tipe, yakni R, RX, dan BX, dengan berbagai material seperti low carbon steel, SS316L, serta soft iron. Semua produk gasketnya berasal dari merek terkemuka Klinger dan Flexitallic yang 100% keasliannya. Untuk memesan atau mendapatkan informasi lebih lanjut seputar gasket, Anda dapat menghubungi alamat email sales@mitraprimasuplindo.co.id .
Selain gasket, jika Anda membutuhkan komponen perpipaan lainnya seperti pipa seamless, sambungan pipa, flange, stud bolt, dan nut, PT Karya Prima Suplindo juga menyediakannya dalam berbagai ukuran. Anda dapat menemukan produk selengkapnya di katalognya .
