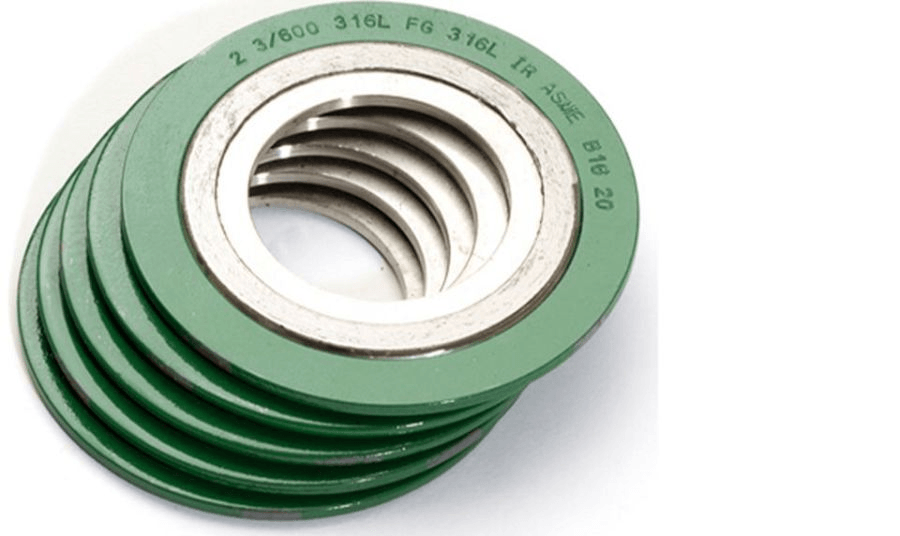

Kenali Spiral Wound Gasket, dari Bagian Hingga Perbedaan Bahannya

Dalam dunia industri dan konstruksi pipeline, spiral wound gasket adalah komponen vital dan memiliki spesifikasi yang cukup detail. Spiral wound gasket adalah gasket logam yang paling umum digunakan di industri. Gasket satu ini jika dipilih dan dipasang dengan benar dapat menahan fluida dan lingkungan yang bersuhu, serta bertekanan tinggi, dan juga mampu mencegah kebocoran selama masa pakai yang diinginkan.

Jenis gasket ini memiliki fungsi yang hampir sama dengan sambungan pipa atau fittings, namun dari segi bentuk berbeda. Spiral wound gasket hanya memiliki satu bentuk dengan berbagai ukuran dan filler, serta juga hanya memiliki satu fungsi, yakni sebagai pencegah rembesan atau kebocoran akibat bersatunya dua komponen. Untuk lebih mengenal spiral wound, berikut ini sederet informasi seputar spiral wound gasket, dari bagian-bagiannya hingga cara memilihnya yang tepat sesuai kebutuhan.

Bagian Spiral Wound Gasket

Seperti komponen pipa lainnya, gasket spiral wound memiliki beberapa bagian, berikut ini penjelasannya.

1. Outer Ring (Cincin/Lingkaran Luar)

Bagian ini terbuat dari carbon steel atau stainless steel yang berfungsi untuk memusatkan gasket ketika dipasang ke sambungan flange. Biasanya, outer ring juga disebut sebagai centering ring atau guide ring.

2. Inner Ring (Cincin/Lingkaran Dalam)

Bagian ini sangat vital dalam spiral wound gasket karena berfungsi untuk mencegah penyumbatan yang terjadi dalam pipa. Saat gasket tertekuk, bagian-bagiannya tersedot ke dalam pipa. Jika sudah tersedot, potongan gasket biasanya akan mengalir melalui pipa sampai tersangkut sesuatu. Keadaan ini dikenal sebagai “sarang burung”. Inilah tugas inner ring untuk mengatasi penyumbatan tersebut.

3. Sealing Element

Sesuai dengan namanya, sealing element dapat membuat segel yang bisa mencegah rembesan. Elemen ini meliputi windings dan material filler. Material filler untuk sealing treatment biasanya terbagi dalam dua bahan, yaitu graphite dan Polytetrafluoroethylene (PTFE).

Perbedaan Bahan Filler Spiral Wound Gasket

Berikut ini penjelasan perbedaan dari kedua bahan filler spiral wound gasket, PTFE dan graphite.

1. Graphite

Perbedaan paling signifikan filler yang berbahan graphite, yaitu graphite merupakan bahan yang alami dari karbon. Biasanya, gasket yang memiliki filler graphite memiliki warna elemen yang hitam. Kebanyakan spiral wound gasket yang digunakan di industri minyak dan gas akan menggunakan bahan ini karena graphite lebih tahan terhadap suhu dan tekanan tinggi. Bahkan, jenis filler ini juga tahan terhadap beberapa jenis cairan yang memiliki kandungan basa atau asam tinggi. Dengan menggunakan jenis bahan ini, gasket akan menjadi lebih toleran terhadap beberapa masalah, seperti distorsi flange dan joint misalignment.

2. PTFE

PTFE adalah singkatan dari Polytetrafluoroethylene. Jenis filler ini adalah polimer sintetis berwarna putih yang dibuat melalui polimerisasi tetrafluoroethylene. PTFE dapat dilumasi untuk membuat filler gasket menjadi fleksibel dengan sifat yang lebih baik. Filler PTFE dalam gasket biasanya dipakai di pabrik industri untuk penanganan dan pengelolaan zat yang sangat reaktif secara lebih aman. Filler PTFE memiliki umur pakai yang lebih lama karena koefisien gesekannya yang lebih rendah daripada graphite. Jenis benda sehari-hari yang memakai PTFE adalah teflon. Nah, bayangkan perabotan masak yang kuat anti gesek tersebut menjadi bagian filler dari gasket atau pengaman kedua komponen besar.

Dari kedua bahan filler ini, graphite dan PTFE sama-sama cost-effective karena tidak memerlukan maintenance tinggi, serta lebih tahan lama. Jadi, lebih pilih yang mana? Graphite atau PTFE untuk kebutuhan filler gasket industri Anda?

Cara Memilih Spiral Wound Gasket

Setelah mengenal bagian-bagian dari gasket spiral wound dan tertarik membelinya, saatnya ketahui cara memilih yang tepat dan berkualitas.

1. Sesuaikan Bahan dengan Industri

Seperti yang sudah disebutkan sebelumnya, bagi yang bekerja di industri minyak dan gas, filler graphite merupakan pilihan cocok untuk gasket spiral wound karena memiliki material yang mampu menahan tekanan dan suhu tinggi. Sementara, untuk jenis industri lainnya yang mengalirkan fluida asam atau basa tinggi, bisa memilih filler PTFE. Sesuaikan material gasketnya agar bisa mendukung konstruksi pipeline dengan optimal.

2. Cek Quality Management System

Ketika memilih gasket spiral wound, periksa produsen atau pemasok yang Anda pilih. Periksalah apakah quality management system mereka terpercaya dan asli atau tidak. Sebab, setiap produk tentunya memiliki standarisasi global yang resmi untuk kelancaran operasional industri.

3. Cek Indikator Lainnya

Seperti yang sudah dijelaskan sebelumnya bahwa fungsi sealing dari gasket spiral wound adalah mencegah celah yang terjadi akibat adanya kecacatan atau tidak ratanya penyambungan dua komponen. Untuk itu, perhatikan beberapa indikator lainnya, mulai dari permukaan gasket yang harus seragam, tekstur antar lapisan yang sesuai, dan tidak adanya kecacatan akibat peleburan di sekitar gasket. Juga, permukaan gasket yang tidak adanya cacat, noda, gangguan, dan longgar di bagian antar sealing dan ring.

Perhatikan pula cara kerja gasket yang dipilih. Cara pengecekannya adalah dengan melakukan uji rasio kompresi. Semakin tinggi ketahanan gasketnya, semakin bagus kualitasnya. Ketahanan ini bisa dilihat dari standarisasi yang tertulis pada gasket atau juga bisa berkonsultasi dengan pembelinya.

Selain menerapkan tiga cara di atas, Anda juga bisa menanyakan langsung kepada pemasok atau produsennya untuk menanyakan kebutuhan gasket spiral wound sesuai dengan kebutuhan.

Baca juga: Bagaimana Cara Memilih Gasket Spiral Wound untuk Industri?

Itulah informasi mengenai spiral wound gasket yang perlu Anda ketahui sebelum membelinya. Selain tiga poin di atas, pastikan pula Anda memilih penjual atau pemasok gasket yang terpercaya dan juga sudah diandalkan berbagai industri agar bisa mendapatkan produk yang berkualitas.
