Raised Face Flange: Pengertian, Penggunaan, dan Kelebihan
March 24, 2023
Raised face flange atau yang sering disebut juga dengan RF flange merupakan salah satu tipe permukaan flange yang memiliki ciri khas dan sejumlah keuntungan dalam penggunaannya. Bagi Anda yang bekerja di industri manufaktur atau konstruksi dan ingin menggunakan tipe permukaan flange ini untuk pertama kalinya, alangkah baiknya mengenalnya terlebih dahulu untuk mengetahui penggunaannya yang tepat. Untuk mengenal raised face flange lebih lanjut, simak berikut ini informasi lengkapnya dari pengertian hingga kelebihannya.
Pengertian Raised Face Flange

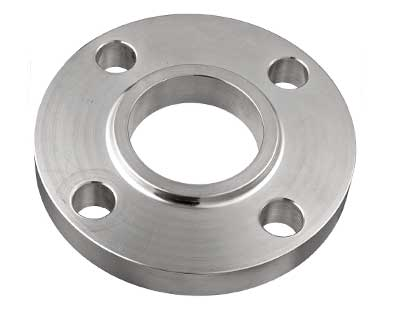

Raised face flange merupakan tipe permukaan flange yang paling umum digunakan dengan memiliki permukaan sentuh yang lebih tinggi atau istilahnya raised dan juga tekstur garis-garis kecil melingkar. Jika melihatnya dari samping akan terlihat bentuk agak menonjol di tengah dengan garis melingkar. Raised face flange bisa dipasangkan dengan berbagai tipe gasket, tetapi yang lebih aman direkomendasikan menggunakan spiral wound gasket.
Penggunaan Raised Face Flange
Tujuan dalam penggunaan raised face flange adalah untuk memusatkan lebih banyak tekanan pada area gasket yang lebih kecil sehingga akan meningkatkan kemampuan dalam menahan tekanan pada sambungan. Diameter dan tinggi RF flange ditentukan dalam spesifikasi ASME B16.5, berdasarkan diameter dan rating pressure, yang mana pada rating pressure menentukan ketinggian permukaan yang diangkatnya.
RF flange biasanya digunakan untuk rating medium dengan ukuran fluidanya C150 ~ CL900 atau rating #150 sampai #900. Pada rating pressure #150 dan #300 tinggi permukaan yang terangkat berkisar 1,6 mm atau 1/16 inci. Sementara, pada rating pressure #400, #600, #900, #1500, dan #2500 tinggi permukaan yang terangkat berkisar 6,4 mm atau ¼ inci.
Kelebihan dan Kekurangan Raised Face Flange
Terdapat beberapa kelebihan dan kekurangan jika menggunakan RF flange, berikut ini penjelasannya.
1. Kelebihan Raised Face Flange
- Permukaannya yang yang meninggi membuatnya lebih mudah dipasang dan dilas pada pipa.
- Permukaannya yang terukir juga membuatnya lebih aman dan tahan terhadap kebocoran gas atau cairan.
- Mampu meningkatkan kekuatan dan kestabilan sistem pipa dan fitting.
2. Kekurangan Raised Face Flange
- Karena permukaannya yang sedikit meninggi, RF flange membutuhkan material yang lebih banyak dibandingkan dengan tipe permukaan flange lainnya.
- Memerlukan keahlian khusus dalam pemasangannya sehingga perlu dioperasikan oleh tenaga ahli yang berpengalaman.
Dalam memilih raised face flange, Anda harus mempertimbangkan beberapa faktor penting seperti tekanan dan suhu pipa, jenis fluida yang dialirkan, dan spesifikasi pipa yang digunakan. Hal ini sangat penting untuk memastikan keselamatan dan kualitas konstruksi pipa yang dihasilkan. Selain itu, juga perlu memerhatikan dan menjaga kualitasnya agar tidak ada cacat atau kerusakan yang dapat memengaruhi kinerja flange. Oleh karena itu, perawatan dan inspeksi rutin sangat penting untuk menjaga kualitas flange.
Baca juga: Mengenal Bentuk RF Flange dan Penggunaannya di Sistem Perpipaan
Bila membutuhkan RF flange, artikel ini merekomendasikan membelinya di toko komponen pipa terpercaya PT Karya Prima Suplindo . Merupakan toko komponen perpipaan terlengkap untuk industri migas, PT Karya Prima Suplindo telah dipercayakan oleh banyak perusahaan besar migas di Indonesia sejak tahun 1986.
Untuk kebutuhan flange tersedia pilihan permukaan RF flange dan RTJ flange dengan beragam jenisnya, yakni ada blind, lap joint, socket welding, weld neck, threaded, serta slip on. Pilihan ukurannya dari ½ inci sampai 24 inci dengan rating dari #150 hingga #5000, tetapi jika membutuhkan ukuran flange lebih besar, tersedia spesifikasi ASME B16.47 seri A dan B. Selain itu, juga ada spesifikasi flange lainnya, yakni ASTM SA/A105N, SA/A182 F304/304L, SA/A182 F316/316L, dan ASME B16.5. Tak perlu khawatir dengan kualitasnya karena flange yang tersedia berasal dari brand ternama ULMA, SAN ENG, PF, METALFAR, dan MAASS yang 100% asli, serta sudah memenuhi standar pipa internasional ASTM, ASME, dan API.
PT Karya Prima Suplindo juga menjual komponen pipa lainnya selain flange, yakni ada fitting, gasket, pipa seamless, stud bolt, dan nut dengan berbagai ukuran dari beragam brand ternama. Cek katalognya untuk melihat kelengkapan produk yang dijualnya. Untuk pemesanan silakan hubungi alamat email atau nomor telepon yang ada di bawah berikut atau juga bisa langsung klik ikon WhatsApp di pojok kanan bawah.
