Daftar Ukuran Flange Weld Neck ASME B16.5

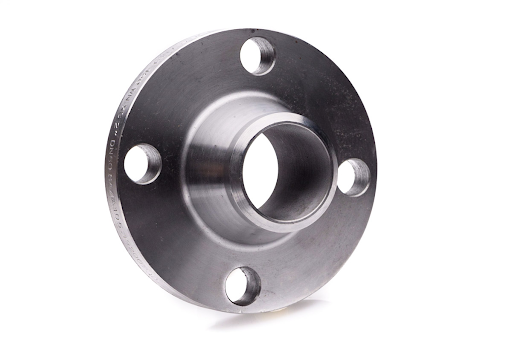

Flange weld neck merupakan salah satu jenis flange yang sering digunakan dalam proses penyambungan pipa. Jenis flange ini memiliki leher panjang yang menonjol dari bagian tubuhnya dan dirancang untuk digunakan dalam kondisi tekanan dan suhu yang tinggi. Flange weld neck yang memiliki spesifikasi ASME B16.5 memiliki ukuran standar berdasarkan diameter bagian dalam dan class tekanannya. Apabila sistem perpipaan industri Anda membutuhkan flange weld neck ASME B16.5, sebaiknya mengetahui detail ukuran flange tersebut agar bisa memilih yang sesuai. Khusus yang mencari flange weld neck ASME B16.5 dengan class 150 dan 300, berikut daftar ukuran flange tersebut.
Ukuran Flange Weld Neck ASME B16.5 Class 150
| Flange NPS (inci) | Inside Diameter (mm) | Outside Diameter (mm) | Raised Face (mm) | H (mm) | H1 (mm) | Raised Face Thickness (mm) | T1 (mm) | Bolt Hole (mm) | No. of No. of Bolt Holes |
|---|---|---|---|---|---|---|---|---|---|
| ½ | 15,7 | 89 | 35,1 | 30,2 | 21,3 | 47,8 | 11,2 | 60,5 | 4 |
| ¾ | 20,8 | 99 | 42,9 | 38,1 | 26,7 | 52,3 | 12,7 | 69,9 | 4 |
| 1 | 26,7 | 108 | 50,8 | 49,3 | 33,5 | 55,6 | 14,2 | 79,2 | 4 |
| 1 ½ | 40,9 | 127 | 73,2 | 65 | 48,3 | 62 | 17,5 | 98,6 | 4 |
| 2 | 52,6 | 152 | 91,9 | 77,7 | 60,5 | 63,5 | 19,1 | 120,7 | 4 |
| 3 | 78 | 191 | 127 | 108 | 88,9 | 69,9 | 23,9 | 152,4 | 4 |
| 4 | 102,4 | 229 | 157,2 | 134,9 | 114,3 | 76,2 | 23,9 | 190,5 | 8 |
Ukuran Flange Weld Neck ASME B16.5 Class 300
| Flange NPS (inci) | Inside Diameter (mm) | Outside Diameter (mm) | Raised Face (mm) | H (mm) | H1 (mm) | Raised Face Thickness (mm) | T1 (mm) | Bolt Hole (mm) | No. of Bolt Holes |
|---|---|---|---|---|---|---|---|---|---|
| ½ | 15,7 | 95 | 35,1 | 38,1 | 21,3 | 52,3 | 14,2 | 66,5 | 4 |
| ¾ | 20,8 | 117 | 42,9 | 47,8 | 26,7 | 57,2 | 15,7 | 82,6 | 4 |
| 1 | 26,7 | 124 | 50,8 | 53,8 | 33,5 | 62 | 17,5 | 88,9 | 4 |
| 1 ½ | 40,9 | 155 | 73,2 | 69,9 | 48,3 | 68,3 | 20,6 | 114,3 | 4 |
| 2 | 52,6 | 165 | 91,9 | 84,1 | 60,5 | 69,9 | 22,4 | 127 | 4 |
| 3 | 78 | 210 | 127 | 117,3 | 88,9 | 79,2 | 28,4 | 168,1 | 4 |
| 4 | 102,4 | 254 | 157,2 | 146,1 | 114,3 | 85,9 | 31,8 | 200,2 | 8 |
Baca juga: Mengupas Tuntas WN Flange, Jenis Flange untuk Pipa Tekanan Tinggi
Demikianlah daftar ukuran flange weld neck ASME B16.5 dengan class 150 dan 300 yang dapat digunakan sebagai referensi dalam proses produksi atau instalasi pipa. Perlu diingat dalam memilih ukuran flange weld neck ASME B16.5 selain melihat diameter bagian dalamnya, juga harus mempertimbangkan faktor lain seperti jenis pipa yang akan disambungkan, tekanan dan suhu yang akan dialami, serta material pipa dan flange yang akan digunakan.
