Pengertian Elbow Stainless dan Fungsinya dalam Sistem Perpipaan Industri
Dalam sistem perpipaan industri, sambungan pipa memiliki peran krusial dalam menjaga kelancaran aliran fluida. Salah satu komponen yang paling sering digunakan adalah elbow stainless. Fitting ini berfungsi untuk mengubah arah aliran dalam sistem perpipaan tanpa mengurangi performa dan keamanan instalasi.
Artikel ini akan membahas secara lengkap pengertian elbow stainless, jenis-jenisnya, fungsi, keunggulan, hingga aplikasinya dalam berbagai sektor industri.
Baca Juga: Material yang Umum Digunakan pada Flange Lap Joint
Apa Itu Elbow Stainless?

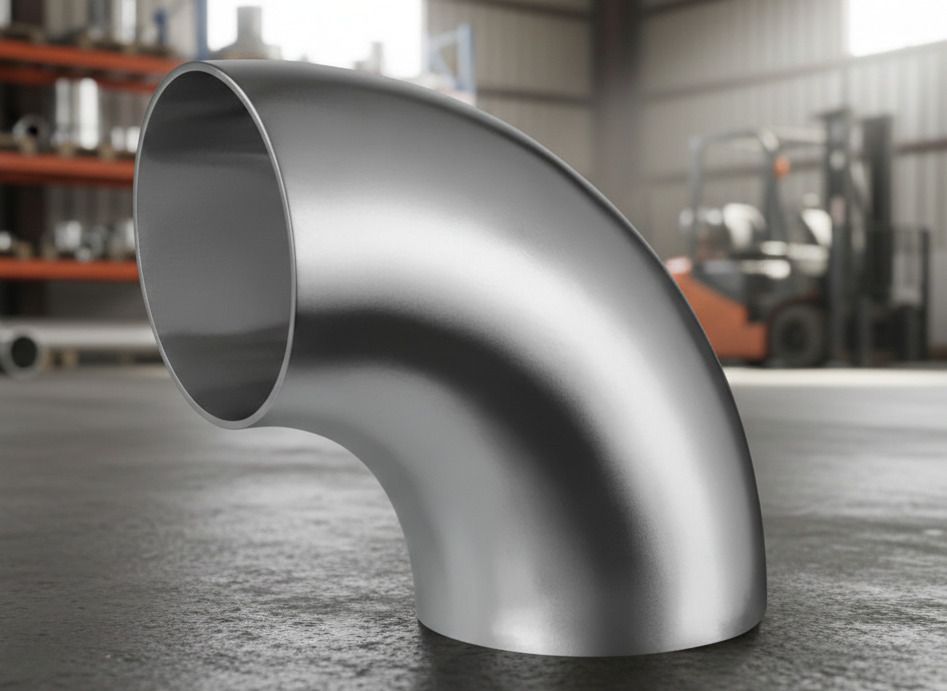

Elbow stainless adalah fitting pipa berbahan dasar stainless steel yang digunakan untuk mengubah arah aliran fluida dalam sistem perpipaan. Umumnya, elbow tersedia dalam sudut 45°, 90°, dan 180° sesuai kebutuhan desain instalasi.
Material stainless steel yang sering digunakan pada elbow mengacu pada standar internasional seperti ASTM International, khususnya spesifikasi seperti ASTM A403 untuk fitting stainless steel forged atau wrought.
Karena terbuat dari stainless steel, elbow ini memiliki ketahanan tinggi terhadap korosi, tekanan, serta suhu ekstrem, sehingga cocok digunakan pada industri dengan standar higienis dan ketahanan tinggi.
Jenis-Jenis Elbow Stainless
Berikut beberapa jenis elbow stainless yang umum digunakan dalam sistem perpipaan industri:
1. Elbow 45 Derajat
Digunakan untuk perubahan arah aliran yang tidak terlalu tajam. Cocok untuk sistem yang membutuhkan efisiensi aliran lebih stabil dan minim turbulensi.
2. Elbow 90 Derajat
Jenis paling umum digunakan untuk mengubah arah aliran secara tegak lurus. Banyak ditemukan pada instalasi pipa di industri manufaktur dan konstruksi.
3. Elbow 180 Derajat (Return Elbow)
Digunakan untuk membalik arah aliran sepenuhnya. Biasanya diaplikasikan pada sistem sirkulasi tertutup.
Jenis-Jenis Radius Elbow
1. Long Radius (LR) Elbow
Memiliki radius lengkungan lebih panjang sehingga mengurangi tekanan dan turbulensi dalam aliran.
LR = 1.5 D artinya radiusnya 1.5x diameter pipa.
2. Short Radius (SR) Elbow
Memiliki radius lebih pendek dan biasanya digunakan pada ruang instalasi yang terbatas.
SR = 1 D
Fungsi Elbow Stainless dalam Sistem Perpipaan Industri
Penggunaan elbow stainless bukan hanya sekadar mengubah arah aliran. Berikut fungsi utamanya:
1. Mengatur Arah Aliran Fluida
Fungsi utama elbow adalah mengubah arah aliran cairan, gas, maupun uap sesuai dengan desain jalur pipa.
2. Mengoptimalkan Tata Letak Instalasi
Dalam proyek industri, jalur perpipaan sering kali harus menyesuaikan struktur bangunan. Elbow membantu menciptakan instalasi yang efisien dan rapi.
3. Menjaga Tekanan dan Keamanan Sistem
Dengan material stainless steel berkualitas tinggi, elbow mampu menahan tekanan tinggi tanpa risiko kebocoran.
4. Mendukung Standar Higienis
Elbow stainless banyak digunakan di industri makanan, farmasi, dan kimia karena permukaannya mudah dibersihkan dan tahan terhadap kontaminasi.
Keunggulan Elbow Stainless Dibanding Material Lain
Mengapa banyak industri memilih elbow berbahan stainless steel?
Tahan Korosi
Stainless steel memiliki kandungan kromium yang membentuk lapisan pelindung terhadap karat.
Kuat dan Tahan Tekanan Tinggi
Cocok untuk sistem perpipaan bertekanan tinggi seperti pada industri oil & gas.
Tahan Suhu Ekstrem
Mampu digunakan pada temperatur tinggi maupun rendah tanpa perubahan struktur material.
Umur Pakai Lebih Panjang
Lebih awet dibandingkan elbow berbahan carbon steel biasa.
Aplikasi Elbow Stainless dalam Industri
Elbow stainless digunakan di berbagai sektor industri, antara lain:
- Industri oil & gas
- Industri petrokimia
- Industri makanan dan minuman
- Industri farmasi
- Pembangkit listrik
- Sistem HVAC dan utilitas bangunan
Pada industri kimia dan petrokimia, standar material sering kali merujuk pada regulasi global dari organisasi seperti American Petroleum Institute untuk memastikan keamanan dan kompatibilitas material terhadap fluida tertentu.
Tips Memilih Elbow Stainless yang Tepat
Agar instalasi perpipaan berjalan optimal, perhatikan beberapa hal berikut:
- Pilih grade stainless steel yang sesuai (misalnya 304 atau 316).
- Perhatikan schedule atau ketebalan pipa.
- Sesuaikan radius elbow dengan desain sistem.
- Pastikan produk memiliki sertifikasi standar internasional.
Pemilihan yang tepat akan meminimalkan risiko kegagalan sistem dan memperpanjang umur instalasi.
Elbow stainless adalah komponen penting dalam sistem perpipaan industri yang berfungsi untuk mengubah arah aliran fluida dengan aman dan efisien. Dengan keunggulan tahan korosi, kuat terhadap tekanan tinggi, serta umur pakai panjang, elbow stainless menjadi pilihan utama di berbagai sektor industri modern.
Memahami jenis, fungsi, serta cara memilih elbow stainless yang tepat akan membantu memastikan sistem perpipaan bekerja secara optimal dan sesuai standar keselamatan.
