Material yang Umum Digunakan pada Flange Lap Joint
Dalam sistem perpipaan industri, pemilihan material flange menjadi faktor krusial untuk memastikan keamanan, daya tahan, dan efisiensi operasional. Salah satu jenis flange yang sering digunakan pada sistem tekanan rendah hingga menengah adalah Flange Lap Joint.
Artikel ini akan membahas secara lengkap material yang umum digunakan pada flange lap joint, karakteristiknya, serta aplikasinya di berbagai industri.
Baca Juga: Mengenal Spectacle Blind pada Piping System Industri
Apa Itu Flange Lap Joint?

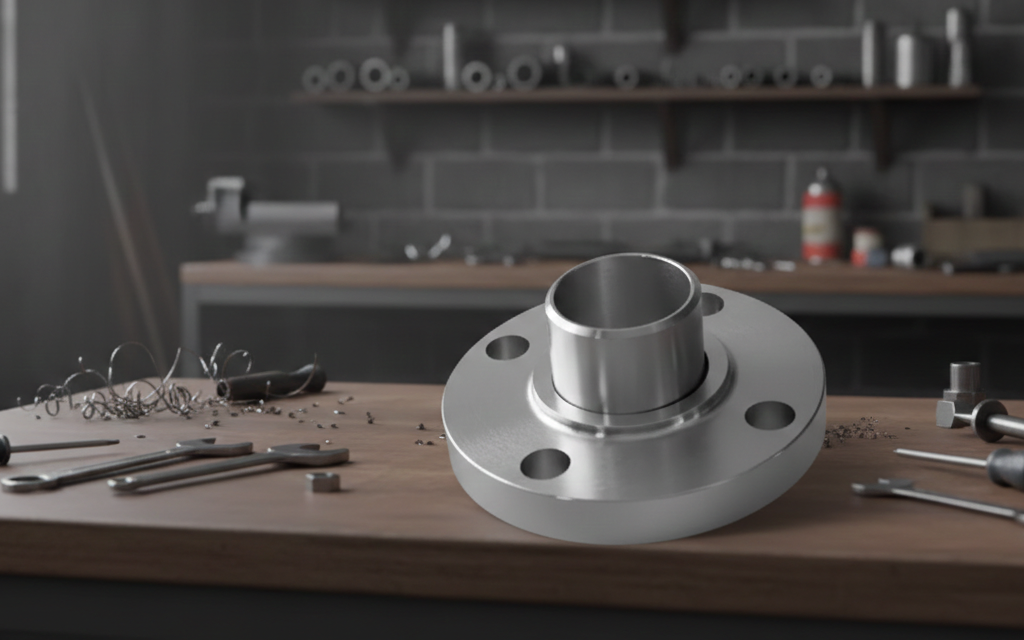

Flange lap joint adalah jenis flange yang digunakan bersama stub end dan memungkinkan flange berputar bebas di sekitar pipa. Desain ini memudahkan proses alignment baut saat instalasi, terutama pada sistem perpipaan yang memerlukan pembongkaran rutin.
Lap joint flange biasanya digunakan pada:
- Sistem perpipaan dengan kebutuhan maintenance tinggi
- Aplikasi dengan material mahal (seperti stainless steel)
- Sistem tekanan rendah hingga sedang
Material yang Umum Digunakan pada Flange Lap Joint
Pemilihan material flange lap joint harus disesuaikan dengan media fluida, tekanan kerja, suhu operasional, serta lingkungan sekitar. Berikut adalah material yang paling umum digunakan:
1. Carbon Steel (Baja Karbon)
Material carbon steel merupakan pilihan paling umum karena harganya ekonomis dan memiliki kekuatan mekanis yang baik.
Standar populer:
- ASTM International A105 (untuk forged carbon steel)
Kelebihan:
- Harga lebih terjangkau
- Kuat untuk tekanan menengah
- Mudah difabrikasi
Kekurangan:
- Kurang tahan terhadap korosi
- Membutuhkan coating atau pelapisan tambahan
Biasanya digunakan pada sistem air, minyak, dan gas non-korosif.
2. Stainless Steel (Baja Tahan Karat)
Stainless steel sangat populer untuk aplikasi dengan fluida korosif atau suhu tinggi.
Grade umum:
- ASTM International A182 F304
- ASTM International A182 F316
Kelebihan:
- Tahan korosi tinggi
- Cocok untuk industri kimia & makanan
- Umur pakai lebih panjang
Kekurangan:
- Harga lebih mahal dibanding carbon steel
Flange lap joint berbahan stainless sering dipadukan dengan stub end stainless steel untuk menjaga ketahanan terhadap media agresif.
3. Alloy Steel
Alloy steel digunakan untuk aplikasi tekanan dan suhu tinggi, seperti pada industri pembangkit listrik atau petrokimia.
Contoh standar:
- ASTM International A182 F11
- ASTM International A182 F22
Kelebihan:
- Tahan suhu tinggi
- Kekuatan mekanis sangat baik
- Tahan tekanan ekstrem
Material ini cocok untuk sistem steam dan fluida bersuhu tinggi.
4. Duplex & Super Duplex Stainless Steel
Untuk lingkungan dengan tingkat korosi ekstrem seperti offshore dan industri kimia berat, duplex stainless steel menjadi pilihan unggulan.
Contoh grade:
- ASTM International A182 F51
- ASTM International A182 F53
Kelebihan:
- Ketahanan korosi sangat tinggi
- Kekuatan dua kali lipat dibanding SS 304/316
- Tahan terhadap pitting dan stress corrosion cracking
Material ini umum digunakan pada industri oil & gas lepas pantai.
5. Material Khusus (Nickel Alloy & Lainnya)
Untuk kondisi ekstrem seperti suhu sangat tinggi atau media kimia agresif, digunakan material berbasis nikel.
Contoh:
- Inconel
- Monel
- Hastelloy
Material ini digunakan pada industri kimia berat, pembangkit listrik, dan refinery dengan kondisi operasional ekstrem.
Faktor Penentu Pemilihan Material Flange Lap Joint
Sebelum menentukan material, pertimbangkan beberapa faktor berikut:
- Jenis fluida (korosif atau tidak)
- Tekanan dan suhu kerja
- Lingkungan operasional (indoor/outdoor, offshore, dll.)
- Kebutuhan maintenance
- Anggaran proyek
Karena flange lap joint memungkinkan penggunaan material berbeda antara flange dan stub end, sering kali flange dibuat dari carbon steel sementara stub end menggunakan stainless steel untuk efisiensi biaya.
Keunggulan Flange Lap Joint Dibanding Jenis Lain
Beberapa kelebihan flange lap joint antara lain:
- Mudah dipasang dan dilepas
- Ideal untuk sistem yang sering dibongkar
- Lebih ekonomis jika dikombinasikan dengan stub end stainless
- Fleksibel dalam alignment baut
Jenis ini berbeda dengan weld neck atau slip on flange karena tidak dilas langsung ke pipa, melainkan bekerja bersama stub end.
Material yang umum digunakan pada flange lap joint meliputi carbon steel, stainless steel, alloy steel, hingga duplex dan nickel alloy untuk kondisi ekstrem. Pemilihan material harus disesuaikan dengan kebutuhan teknis sistem perpipaan agar menjamin keamanan, daya tahan, dan efisiensi biaya.
Dengan memahami karakteristik masing-masing material, Anda dapat menentukan flange lap joint yang paling sesuai untuk proyek industri Anda. Hubungi kami mendapatkan penawaran
