Mengenal Stud Bolt M16 untuk Sambungan Flange Tekanan Tinggi
Dalam sistem perpipaan industri, sambungan flange menjadi salah satu titik krusial yang menentukan keamanan dan keandalan instalasi. Untuk memastikan sambungan tetap rapat dan kuat, diperlukan pengikat berkualitas tinggi seperti Stud Bolt M16. Komponen ini sering digunakan pada sistem tekanan tinggi di berbagai sektor industri seperti oil & gas, petrokimia, pembangkit listrik, hingga manufaktur.
Artikel ini akan membahas secara lengkap tentang stud bolt M16, mulai dari pengertian, fungsi, material, hingga aplikasinya pada sambungan flange tekanan tinggi.
Baca Juga: Material yang Umum Digunakan pada Flange Lap Joint

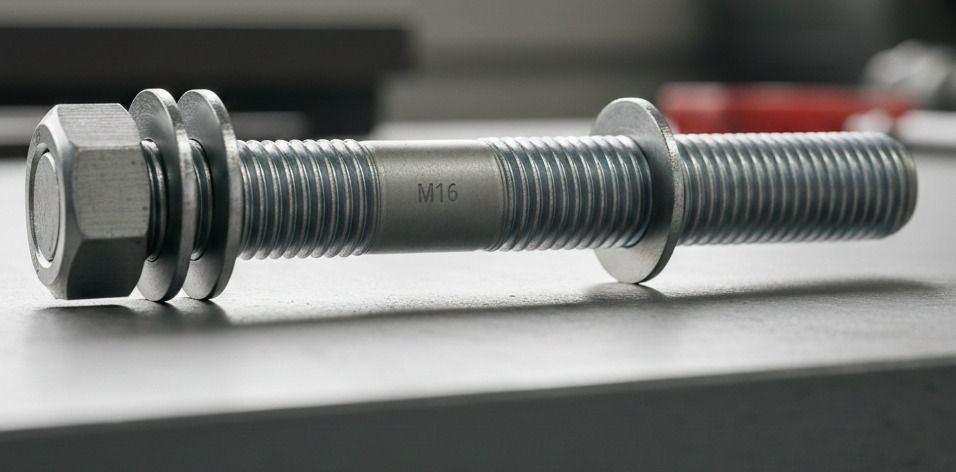

Apa Itu Stud Bolt M16?
Stud bolt adalah baut tanpa kepala yang memiliki ulir (thread) di kedua ujungnya dan biasanya digunakan bersama dua mur (nut). Sementara itu, M16 mengacu pada diameter ulir baut, yaitu 16 mm sesuai standar metrik internasional (ISO metric thread).
Dalam praktiknya, stud bolt M16 dipasang menembus dua flange yang dijepit bersama gasket untuk menciptakan sambungan kedap tekanan dan tahan terhadap beban mekanis tinggi.
Fungsi Stud Bolt M16 pada Sambungan Flange
Pada sistem tekanan tinggi, stud bolt memiliki peran vital, antara lain:
1. Menghasilkan Gaya Jepit (Clamping Force) Optimal
Stud bolt M16 membantu menciptakan tekanan merata pada permukaan flange sehingga gasket dapat bekerja maksimal dalam mencegah kebocoran.
2. Menjaga Stabilitas Sambungan
Pada sistem yang mengalami tekanan dan temperatur tinggi, baut harus mampu mempertahankan kekuatan tariknya tanpa mengalami deformasi.
3. Memudahkan Proses Maintenance
Dibandingkan baut biasa (hex bolt), stud bolt lebih mudah dilepas dan dipasang kembali tanpa merusak ulir pada flange.
Material yang Umum Digunakan
Untuk aplikasi tekanan tinggi, pemilihan material stud bolt sangat penting. Beberapa material yang sering digunakan mengacu pada standar seperti:
- ASTM A193 – Umumnya grade B7 untuk aplikasi tekanan dan temperatur tinggi
- ASTM A320 – Digunakan untuk aplikasi suhu rendah
- ASTM A194 – Biasanya digunakan untuk material mur pendamping
Grade seperti ASTM A193 B7 sangat populer di industri oil & gas karena memiliki kekuatan tarik tinggi serta ketahanan terhadap tekanan ekstrem.
Spesifikasi Umum Stud Bolt M16
Berikut gambaran spesifikasi umum stud bolt M16:
- Diameter: 16 mm
- Pitch ulir standar: 2.0 mm (coarse thread)
- Panjang: bervariasi sesuai ketebalan flange
- Finishing: black oxide, hot-dip galvanizing, atau PTFE coating
- Kekuatan tarik (B7): ± 125 ksi (minimum tensile strength)
Spesifikasi ini dapat berbeda tergantung standar dan kebutuhan proyek.
Keunggulan Stud Bolt M16 untuk Tekanan Tinggi
Mengapa stud bolt M16 banyak digunakan dalam sistem tekanan tinggi?
Distribusi Beban Lebih Merata
Desain ulir penuh memungkinkan distribusi gaya jepit lebih stabil.
Ketahanan Terhadap Getaran
Cocok untuk sistem dengan getaran tinggi seperti pipa pompa dan kompresor.
Tahan Temperatur Ekstrem
Dengan material yang tepat, stud bolt M16 mampu bertahan pada suhu tinggi maupun rendah.
Standar Internasional
Mengacu pada standar global sehingga kompatibel dengan berbagai tipe flange industri.
Aplikasi Stud Bolt M16 di Industri
Stud bolt M16 banyak digunakan pada:
- Sistem perpipaan tekanan tinggi
- Instalasi boiler dan heat exchanger
- Pabrik kimia dan petrokimia
- Industri minyak & gas
- Sistem pembangkit listrik
Pada sektor-sektor tersebut, kegagalan sambungan flange dapat berakibat fatal. Oleh karena itu, pemilihan stud bolt yang tepat sangat menentukan keselamatan operasional.
Tips Memilih Stud Bolt M16 yang Tepat
Agar sambungan flange tekanan tinggi tetap aman dan optimal, perhatikan beberapa hal berikut:
- Sesuaikan grade material dengan tekanan dan temperatur kerja
- Pastikan panjang stud bolt sesuai dengan ketebalan flange + gasket + mur
- Gunakan mur yang sesuai standar (misalnya ASTM A194)
- Lakukan pengencangan dengan metode torque yang tepat (cross pattern tightening)
- Pastikan sertifikasi material (Mill Test Certificate/MTC) tersedia
Stud Bolt M16 merupakan komponen penting dalam sambungan flange tekanan tinggi. Dengan diameter 16 mm dan material berkekuatan tinggi seperti ASTM A193 B7, komponen ini mampu memberikan gaya jepit optimal, menjaga kestabilan sistem, serta mencegah kebocoran pada instalasi industri.
Dalam proyek perpipaan industri, pemilihan stud bolt yang tepat bukan hanya soal ukuran, tetapi juga menyangkut aspek keselamatan, efisiensi, dan keandalan jangka panjang. Pastikan selalu menggunakan produk berkualitas dan sesuai standar internasional untuk mendukung performa sistem secara maksimal.
