Jenis Flange dan Fungsinya pada Instalasi Pipa
Dalam sistem perpipaan industri, flange merupakan komponen penting yang berfungsi untuk menghubungkan pipa, valve dan peralatan lainnya agar membentuk sistem yang kuat, aman, serta mudah dalam proses perawatan. Pemilihan jenis flange yang tepat sangat berpengaruh terhadap keamanan, efisiensi, dan umur pakai instalasi pipa.
Artikel ini akan membahas secara lengkap jenis flange dan fungsinya pada instalasi pipa, mulai dari pengertian, tipe-tipe umum, hingga aplikasinya di berbagai industri.
Baca Juga: Mengenal Pipe Nipple dalam Instalasi Pipa Industri
Apa Itu Flange?
Flange adalah komponen berbentuk cakram atau cincin yang digunakan untuk menyambungkan dua pipa atau peralatan dengan sistem baut (bolt) dan mur (nut), serta dilengkapi gasket untuk mencegah kebocoran.
Flange umumnya diproduksi berdasarkan standar internasional seperti:
- ASME
- ANSI
- JIS
- DIN
Standarisasi ini memastikan flange memiliki ukuran, tekanan kerja (pressure rating), dan spesifikasi teknis yang sesuai kebutuhan industri.

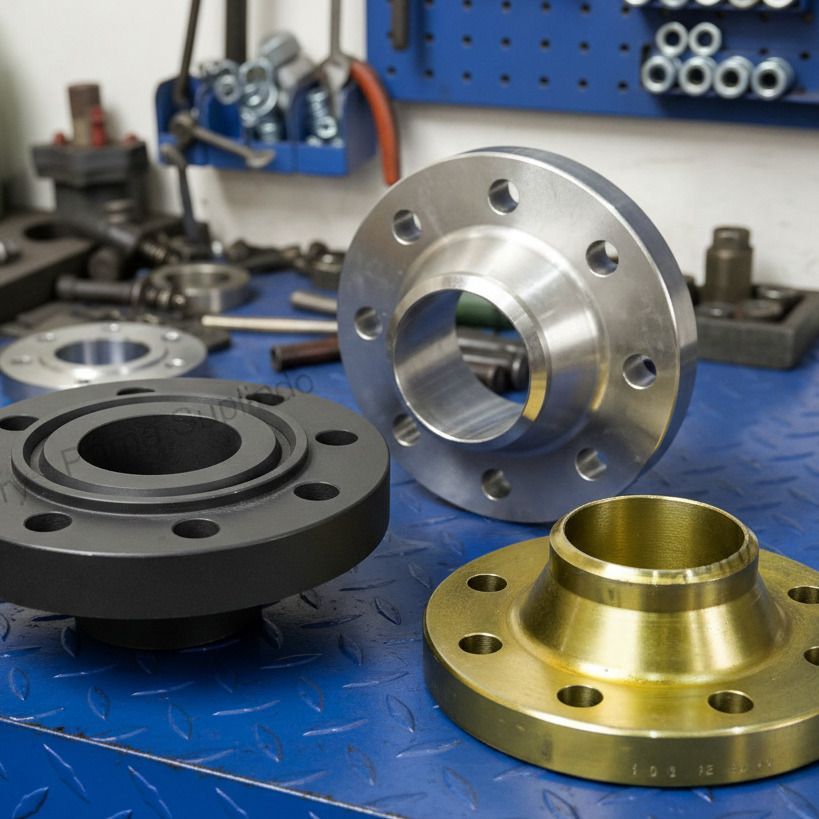

Jenis Flange dan Fungsinya pada Instalasi Pipa
Berikut adalah beberapa jenis flange yang paling umum digunakan dalam sistem perpipaan industri:
1. Weld Neck Flange (WN)
Weld Neck Flange memiliki leher panjang (neck) yang dilas langsung ke pipa menggunakan metode butt weld.
Fungsi dan keunggulan:
- Cocok untuk tekanan dan suhu tinggi
- Distribusi tegangan lebih merata
- Mengurangi risiko kebocoran
Biasanya digunakan pada industri oil & gas, petrokimia, dan pembangkit listrik.
2. Slip On Flange (SO)
Slip On Flange dipasang dengan cara memasukkan pipa ke dalam flange, kemudian dilas di bagian dalam dan luar.
Fungsi dan keunggulan:
- Instalasi lebih mudah
- Biaya lebih ekonomis dibanding WN
- Cocok untuk tekanan rendah hingga menengah
Sering digunakan pada sistem air, HVAC, dan industri manufaktur.
3. Blind Flange (BL)
Blind Flange digunakan untuk menutup ujung pipa atau nozzle.
Fungsi utama:
- Menghentikan aliran fluida
- Digunakan saat maintenance atau ekspansi sistem
- Menahan tekanan internal dengan aman
Blind flange banyak digunakan pada sistem yang memerlukan fleksibilitas inspeksi.
4. Socket Weld Flange (SW)
Socket Weld Flange memiliki soket (lubang dudukan) tempat pipa dimasukkan sebelum dilas.
Fungsi dan keunggulan:
- Cocok untuk diameter kecil
- Tahan tekanan tinggi
- Instalasi cukup kuat dan presisi
Umumnya digunakan pada sistem perpipaan tekanan tinggi dengan ukuran kecil.
5. Lap Joint Flange (LJ)
Lap Joint Flange digunakan bersama stub end dan tidak dilas langsung ke pipa.
Fungsi dan keunggulan:
- Mudah dibongkar-pasang
- Cocok untuk sistem yang sering dibuka
- Ideal untuk material mahal seperti stainless steel
Banyak digunakan dalam industri kimia dan makanan.
6. Threaded Flange (Screwed Flange)
Threaded Flange memiliki ulir (drat) di bagian dalam sehingga dapat dipasang tanpa pengelasan.
Fungsi dan keunggulan:
- Tidak memerlukan welding
- Cocok untuk area berbahaya (flammable area)
- Instalasi cepat
Digunakan pada sistem tekanan rendah hingga menengah.
Material Flange yang Umum Digunakan
Selain jenisnya, pemilihan material flange juga penting. Beberapa material umum antara lain:
- Carbon Steel
- Stainless Steel
- Alloy Steel
- Duplex & Super Duplex
- PVC atau material non-logam (untuk aplikasi tertentu)
Pemilihan material disesuaikan dengan:
- Tekanan kerja
- Temperatur
- Jenis fluida (korosif atau tidak)
- Lingkungan instalasi
Fungsi Flange dalam Instalasi Pipa
Secara umum, flange memiliki beberapa fungsi utama:
- Menghubungkan antar pipa atau peralatan
- Mempermudah proses perawatan dan inspeksi
- Memastikan sambungan kedap dan aman
- Memungkinkan modifikasi sistem di kemudian hari
- Menahan tekanan dan temperatur sesuai desain
Tanpa flange, sistem perpipaan akan sulit dirawat dan kurang fleksibel dalam pengembangan.
Tips Memilih Jenis Flange yang Tepat
Agar instalasi pipa bekerja optimal, pertimbangkan hal berikut:
- Sesuaikan dengan pressure rating (Class 150, 300, 600, dll.)
- Perhatikan standar yang digunakan proyek
- Pilih material sesuai kondisi fluida
- Pertimbangkan kemudahan maintenance
- Gunakan gasket dan bolt berkualitas
Konsultasi dengan supplier atau engineer berpengalaman sangat disarankan sebelum menentukan jenis flange.
Memahami jenis flange dan fungsinya pada instalasi pipa sangat penting untuk memastikan sistem perpipaan bekerja dengan aman, efisien, dan tahan lama. Setiap jenis flange, mulai dari Weld Neck, Slip On, hingga Blind, memiliki karakteristik dan fungsi yang berbeda sesuai kebutuhan aplikasi.
Dengan pemilihan flange yang tepat, risiko kebocoran dapat diminimalkan, biaya perawatan dapat ditekan, dan performa sistem perpipaan dapat ditingkatkan secara maksimal.
