Mengapa Stud Bolt Penting dalam Sistem Perpipaan Industri?

Lantas, mengapa stud bolt begitu penting dalam sistem perpipaan industri?

Baca Juga: Reducer Socket untuk Instalasi Air, Gas, dan Fluida Industri

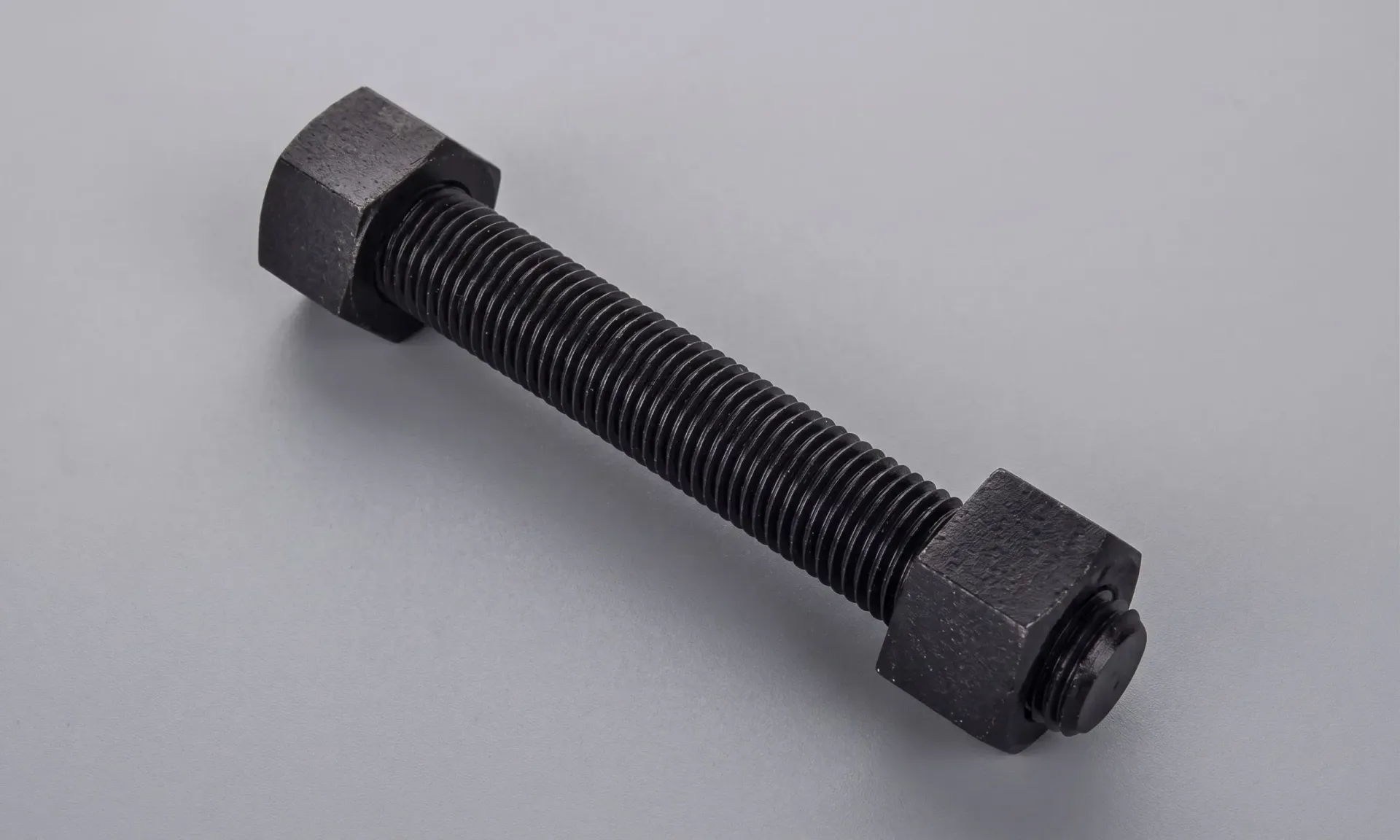

Mengenal Stud Bolt



Stud bolt adalah fastener berbentuk batang dengan ulir pada bagian atau sepanjang batangnya, yang umumnya digunakan bersama dua buah nut pada sambungan flange.

Dalam instalasi perpipaan, stud bolt biasanya dipasang melalui bolt hole pada dua flange yang akan disatukan. Nut kemudian dikencangkan dari kedua sisi untuk menghasilkan gaya penjepit pada sambungan.

Berbeda dengan baut kepala biasa, stud bolt tidak memiliki kepala baut yang digunakan sebagai titik penahan ketika dikencangkan. Desain ini membuatnya sangat praktis untuk digunakan pada sambungan flange tertentu.

Stud bolt tersedia dalam berbagai ukuran, panjang, material, dan grade. Pemilihannya harus mengikuti spesifikasi teknis sistem.

Fungsi Stud Bolt pada Sistem Perpipaan

Peran utama stud bolt adalah memberikan clamping force atau gaya penjepit yang diperlukan untuk mempertahankan sambungan flange.

Namun, fungsinya tidak berhenti di sana. Beberapa peran penting stud bolt antara lain:

1. Mengikat Sambungan Flange

Dua flange membutuhkan gaya penjepit yang cukup agar tetap menyatu selama sistem beroperasi.

Stud bolt dan nut memberikan gaya tersebut ketika dikencangkan dengan metode yang sesuai.

Jika gaya penjepitan tidak mencukupi, sambungan dapat kehilangan kemampuan sealing. Sebaliknya, pengencangan yang berlebihan juga dapat menimbulkan masalah pada flange, gasket, maupun stud bolt.

2. Membantu Menjaga Gasket Tetap Terseal

Gasket berada di antara dua permukaan flange dan berfungsi membantu mencegah kebocoran.

Stud bolt memberikan tekanan yang membuat gasket terjepit di antara kedua flange. Dengan distribusi gaya yang tepat, gasket dapat bekerja sebagaimana mestinya.

Inilah alasan stud bolt tidak bisa dipandang sebagai sekadar "baut pengikat". Kinerjanya berhubungan langsung dengan kemampuan sambungan flange mempertahankan sealing.

3. Menahan Beban pada Sambungan

Sistem perpipaan dapat mengalami berbagai beban selama beroperasi. Tekanan internal, perubahan temperatur, getaran, hingga ekspansi dan kontraksi termal dapat memengaruhi sambungan.

Stud bolt yang sesuai membantu mempertahankan integritas mechanical joint ketika sistem mengalami kondisi tersebut.

Tentu saja, kemampuan sambungan secara keseluruhan tetap bergantung pada desain flange, gasket, material, proses pemasangan, serta kondisi operasi.

4. Memudahkan Proses Maintenance

Sambungan flange dirancang agar dapat dibongkar ketika komponen perlu diperiksa atau diganti.

Stud bolt mendukung konsep tersebut karena sambungan dapat dilepas dengan membuka nut tanpa perlu memotong atau merusak pipa.

Dalam kegiatan maintenance, hal ini menjadi keuntungan tersendiri, terutama pada sistem yang memiliki banyak connection point.

Mengapa Stud Bolt Banyak Digunakan pada Sambungan Flange?

Ada alasan praktis mengapa stud bolt sangat umum ditemukan pada sistem perpipaan.

Dengan stud bolt, flange dapat dikencangkan dari kedua sisi menggunakan nut. Sistem ini memungkinkan gaya penjepitan diterapkan pada sambungan secara efektif.

Selain itu, stud bolt tersedia dalam berbagai grade dan material sehingga dapat disesuaikan dengan kondisi kerja.

Pada instalasi industri, pemilihan fastener bukan hanya tentang apakah ukurannya bisa masuk ke bolt hole. Material dan grade harus mampu memenuhi tuntutan mekanis serta lingkungan operasi.

Material Stud Bolt Harus Sesuai

Salah satu hal yang paling penting dalam memilih stud bolt adalah material.

Beberapa jenis stud bolt digunakan untuk kebutuhan industri dengan kondisi kerja yang berbeda. Salah satu yang cukup dikenal adalah ASTM A193 Grade B7, yang banyak digunakan untuk bolting pada aplikasi temperatur dan tekanan tinggi.

Ada pula grade lain seperti B8 dan B8M yang berbasis stainless steel dan dapat dipertimbangkan untuk kebutuhan tertentu.

Sementara itu, ASTM A320 mencakup material bolting yang dirancang untuk aplikasi temperatur rendah.

Pemilihan material sebaiknya tidak dilakukan berdasarkan nama grade semata. Temperatur, tekanan, lingkungan, kebutuhan korosi, serta spesifikasi proyek harus menjadi pertimbangan.

Ukuran Stud Bolt Juga Menentukan

Selain material, ukuran stud bolt harus sesuai dengan flange yang digunakan.

Beberapa parameter yang perlu diperhatikan antara lain:

• Diameter stud bolt.
• Panjang stud bolt.
• Ukuran dan jenis ulir.
• Jumlah stud bolt.
• Ukuran nut.
• Dimensi bolt hole flange.

Panjang stud bolt harus cukup untuk memungkinkan nut terpasang dan dikencangkan dengan benar. Namun, bukan berarti semakin panjang selalu semakin baik.

Pemilihan ukuran harus mengacu pada standar dan spesifikasi sambungan yang digunakan.

Pentingnya Torque Saat Memasang Stud Bolt

Salah satu kesalahan yang perlu dihindari adalah menganggap stud bolt cukup dikencangkan "sekuat mungkin".

Dalam sambungan flange, torque memiliki peran penting.

Torque yang terlalu rendah dapat menyebabkan gaya penjepitan tidak mencukupi. Kondisi ini berpotensi memengaruhi sealing gasket.

Sebaliknya, torque yang terlalu tinggi dapat memberikan beban berlebihan pada stud bolt dan komponen sambungan.

Karena itu, untuk proyek industri, proses tightening sebaiknya mengikuti prosedur yang telah ditetapkan. Pada pekerjaan tertentu, penggunaan torque wrench atau metode controlled bolting dapat membantu menghasilkan gaya pengencangan yang lebih konsisten.

Stud Bolt dan Gasket Harus Bekerja sebagai Satu Sistem

Sering kali perhatian hanya diberikan pada kualitas gasket. Padahal, gasket tidak dapat bekerja optimal tanpa gaya penjepitan yang tepat.

Hubungannya sederhana:

Stud bolt → menghasilkan gaya penjepitan → flange menekan gasket → gasket membantu membentuk sealing.

Jika salah satu bagian tidak sesuai, performa sambungan secara keseluruhan dapat terganggu.

Karena itu, pemilihan stud bolt, flange, gasket, dan nut sebaiknya dilakukan secara terintegrasi.

Aplikasi Stud Bolt dalam Industri

Stud bolt dapat ditemukan pada berbagai fasilitas industri, terutama pada sistem yang menggunakan sambungan flange.

Industri Minyak dan Gas

Pada fasilitas minyak dan gas, stud bolt digunakan pada berbagai sambungan flange pada pipeline, valve, equipment, dan sistem proses.

Kondisi tekanan dan temperatur pada fasilitas tersebut membuat pemilihan grade dan material fastener menjadi sangat penting.

Industri Petrokimia

Fasilitas petrokimia memiliki banyak sistem perpipaan untuk mengalirkan bahan kimia dan fluida proses.

Stud bolt digunakan untuk mendukung sambungan flange pada berbagai jalur dan equipment sesuai dengan spesifikasi proyek.

Power Plant

Pada pembangkit listrik, sambungan perpipaan dapat bekerja pada temperatur dan tekanan yang cukup tinggi.

Fastener yang digunakan harus disesuaikan dengan kondisi operasi dan standar desain yang berlaku.

Water Treatment dan Industri Umum

Stud bolt juga digunakan pada sistem perpipaan air, utility, proses produksi, dan berbagai instalasi industri lainnya.

Meski kondisi operasinya mungkin tidak seberat industri minyak dan gas, pemilihan ukuran dan material tetap perlu disesuaikan dengan kebutuhan.

Apa yang Terjadi Jika Stud Bolt Tidak Sesuai?

Menggunakan stud bolt yang tidak sesuai dapat menimbulkan sejumlah masalah.

Misalnya, grade material tidak memenuhi persyaratan, ukuran tidak tepat, ulir rusak, atau stud bolt tidak mampu menghasilkan gaya penjepitan yang dibutuhkan.

Dampaknya dapat berupa:

• Sambungan sulit dikencangkan.
• Gasket tidak terseal dengan baik.
• Kebocoran pada flange.
• Stud bolt mengalami deformasi atau kerusakan.

Karena itu, fastener yang terlihat sederhana tetap membutuhkan kontrol kualitas yang baik.

Tips Memilih Stud Bolt untuk Sistem Perpipaan

Sebelum membeli stud bolt untuk kebutuhan industri, perhatikan beberapa hal berikut:

1. Cocokkan dengan Spesifikasi Flange

Periksa diameter, panjang, jumlah bolt hole, dan konfigurasi sambungan.

2. Tentukan Material dan Grade

Pastikan grade stud bolt sesuai dengan temperatur, tekanan, material flange, dan persyaratan proyek.

3. Periksa Jenis Ulir

Pastikan jenis, diameter, dan pitch ulir sesuai dengan nut yang digunakan.

4. Perhatikan Kondisi Lingkungan

Untuk lingkungan dengan risiko korosi atau kondisi khusus, material fastener perlu dipilih secara lebih cermat.

5. Pastikan Dokumen Material Tersedia

Untuk proyek dengan quality control ketat, dokumen seperti Mill Test Certificate (MTC) dapat diperlukan sebagai bagian dari verifikasi material.

6. Pilih Supplier yang Terpercaya

Supplier sebaiknya mampu memberikan informasi yang jelas mengenai material, grade, ukuran, standar, ketersediaan, dan dokumen produk.

Stud bolt penting dalam sistem perpipaan industri karena berperan menghasilkan gaya penjepitan yang menjaga sambungan flange tetap terikat dan membantu gasket mempertahankan sealing.

Walaupun ukurannya relatif kecil dibandingkan pipa atau equipment, stud bolt bekerja pada bagian sambungan yang sangat penting. Karena itu, pemilihan material, grade, ukuran, ulir, hingga metode pengencangan harus dilakukan dengan benar.

Untuk kebutuhan industri, jangan memilih stud bolt hanya berdasarkan ukuran atau harga. Pastikan spesifikasinya sesuai dengan flange, kondisi operasi, standar proyek, dan kebutuhan sistem.

Dengan pemilihan fastener yang tepat serta proses pemasangan yang mengikuti prosedur, sambungan flange dapat bekerja lebih andal dan mendukung keamanan sistem perpipaan secara keseluruhan.
