Flange RF untuk Industri Minyak dan Gas: Fungsi dan Aplikasinya
Dalam industri minyak dan gas, sistem perpipaan menjadi salah satu bagian yang sangat penting. Berbagai jenis fluida harus dialirkan dari satu titik ke titik lainnya dengan tekanan, temperatur, dan kondisi operasi yang berbeda. Karena itu, setiap komponen dalam sistem perpipaan perlu dipilih dengan tepat, termasuk flange.
Salah satu jenis flange yang banyak digunakan adalah Flange RF atau Raised Face Flange. Ciri utamanya adalah adanya permukaan muka flange yang sedikit menonjol dibandingkan area di sekitarnya. Bagian ini menjadi area kontak dengan gasket sehingga membantu membentuk sambungan yang rapat ketika flange dikencangkan menggunakan baut.
Mengenal Flange RF dan Fungsinya dalam Industri Minyak dan Gas
Dalam aplikasi minyak dan gas, pemilihan flange RF tidak bisa dilakukan hanya berdasarkan ukuran pipa. Class, material, standar, temperatur, tekanan, hingga jenis gasket harus diperhatikan agar sambungan dapat bekerja sesuai kebutuhan sistem.
Mengenal Flange RF?

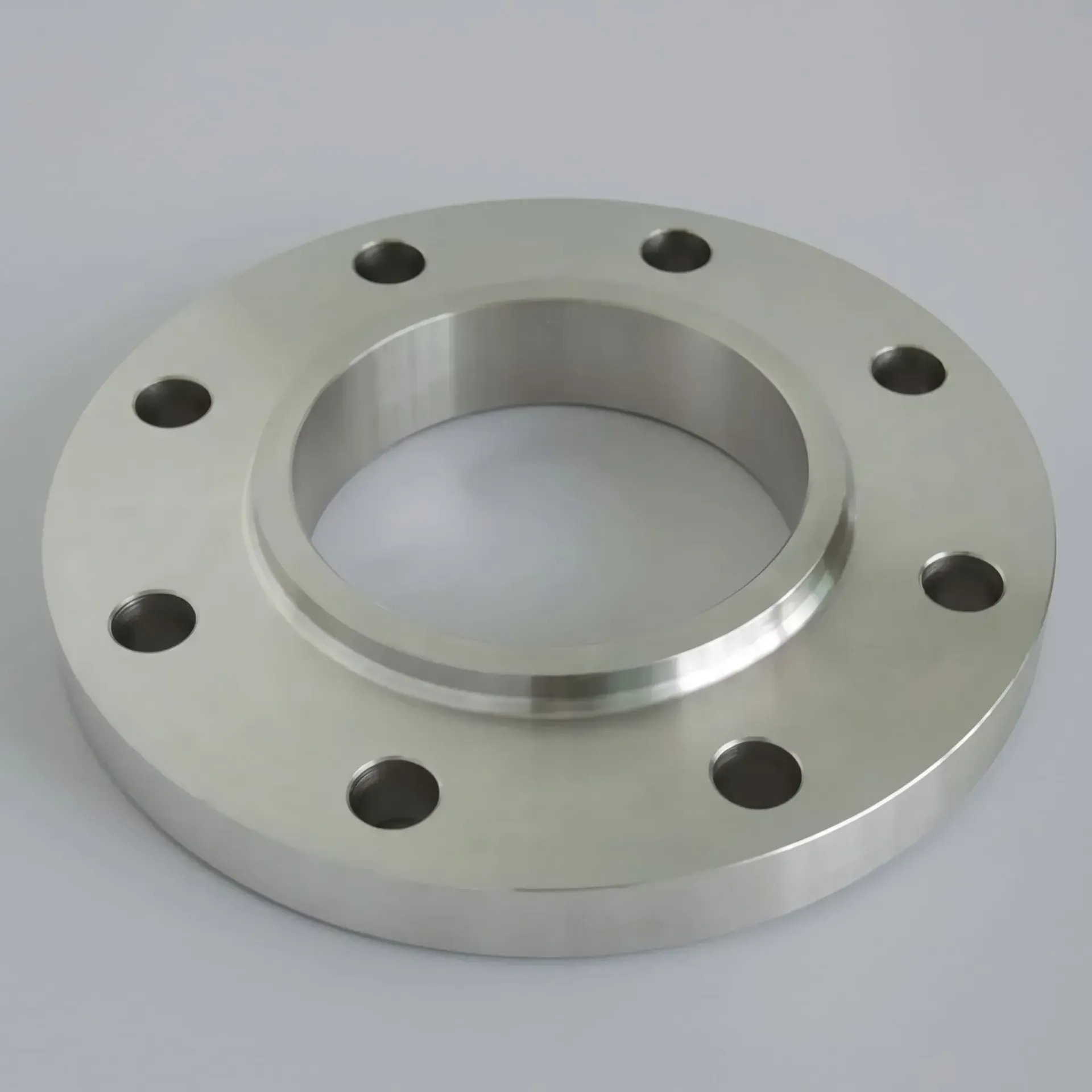

Flange RF adalah flange dengan desain raised face, yaitu permukaan sealing pada flange dibuat lebih tinggi daripada permukaan flange lainnya.
Baca Juga: Elbow Short Radius sebagai Komponen Penting dalam Sistem Perpipaan Industri
Desain tersebut memberikan area khusus untuk pemasangan gasket. Ketika dua flange disatukan dan baut dikencangkan, gasket akan tertekan di antara kedua permukaan tersebut sehingga membantu menghasilkan sambungan yang lebih kedap.
Flange RF dapat ditemukan pada berbagai jenis flange, misalnya:
- Welding Neck Flange
- Slip On Flange
- Blind Flange
- Socket Weld Flange
- Threaded Flange
Artinya, istilah RF sebenarnya mengacu pada bentuk permukaan flange, bukan jenis flange berdasarkan metode pemasangannya.
Fungsi Flange RF dalam Industri Minyak dan Gas
Penggunaan flange dalam industri minyak dan gas berkaitan erat dengan kebutuhan membuat sambungan perpipaan yang kuat sekaligus memungkinkan sistem dibongkar ketika diperlukan.
Beberapa fungsi utamanya antara lain:
1. Menghubungkan Dua Bagian Sistem Perpipaan
Flange RF dapat digunakan untuk menghubungkan pipa dengan pipa maupun pipa dengan berbagai equipment dan komponen perpipaan.
Sambungan menggunakan flange memiliki kelebihan karena dapat dilepas kembali. Hal ini berbeda dengan sambungan permanen seperti pengelasan yang membutuhkan pekerjaan lebih banyak ketika komponen harus dilepas.
2. Membantu Membentuk Sambungan Kedap
Permukaan raised face menyediakan area sealing untuk gasket. Ketika baut dikencangkan sesuai prosedur, gasket mendapatkan tekanan yang membantu mencegah kebocoran.
Dalam industri minyak dan gas, kemampuan mempertahankan sealing menjadi perhatian penting karena fluida yang dialirkan dapat berada pada tekanan dan temperatur tinggi.
3. Mempermudah Maintenance
Salah satu alasan flange banyak digunakan adalah kemudahan akses ketika sistem membutuhkan inspeksi atau perawatan.
Misalnya, sebuah valve atau equipment perlu dilepas untuk pemeriksaan. Sambungan flange memungkinkan komponen tersebut dibongkar tanpa harus memotong pipa seperti pada sambungan las permanen.
4. Mendukung Penyambungan dengan Equipment
Flange juga banyak digunakan pada titik koneksi dengan equipment seperti pressure vessel, pompa, valve, heat exchanger, dan berbagai peralatan proses lainnya.
Pemilihan flange harus disesuaikan dengan connection pada equipment agar dimensi, pressure rating, dan standar yang digunakan kompatibel.
Aplikasi Flange RF pada Industri Minyak dan Gas
Flange RF dapat digunakan pada berbagai bagian fasilitas minyak dan gas, baik pada fasilitas upstream, midstream, maupun downstream, selama spesifikasinya sesuai dengan desain sistem.
Pipeline
Dalam sistem pipeline, flange dapat digunakan pada titik-titik tertentu untuk menghubungkan bagian perpipaan dengan valve, equipment, atau komponen lainnya.
Untuk pipeline dengan tekanan dan kondisi operasi tertentu, pemilihan flange harus mengikuti engineering specification dan standar yang berlaku pada proyek.
Fasilitas Pengolahan Minyak dan Gas
Pada fasilitas pemrosesan, jaringan perpipaan biasanya jauh lebih kompleks. Terdapat berbagai jalur untuk mengalirkan crude oil, gas, produk olahan, air proses, maupun fluida lainnya.
Flange RF dapat digunakan pada berbagai connection point yang membutuhkan sambungan bolted sekaligus kemudahan pembongkaran.
Industri Petrokimia
Selain minyak dan gas, flange RF juga digunakan dalam fasilitas petrokimia. Sistem di fasilitas ini dapat menangani berbagai jenis bahan kimia dan fluida proses.
Karena karakteristik setiap fluida berbeda, pemilihan material flange dan gasket perlu dilakukan berdasarkan kondisi aktual sistem.
Valve dan Equipment
Flange RF juga umum digunakan pada koneksi valve dan equipment. Sambungan flange memungkinkan equipment dilepas ketika diperlukan untuk maintenance.
Dalam proyek industri, hal ini dapat membantu proses perawatan menjadi lebih praktis tanpa harus melakukan modifikasi besar pada jaringan pipa.
Pentingnya Pressure Class pada Flange RF
Salah satu spesifikasi yang wajib diperhatikan adalah pressure class.
Flange biasanya tersedia dalam beberapa pressure class, seperti Class 150, 300, 600, 900, 1500, hingga 2500 untuk standar tertentu.
Namun, angka class tidak boleh dianggap sebagai tekanan kerja maksimum yang bisa digunakan secara langsung. Kemampuan flange terhadap tekanan dipengaruhi oleh beberapa faktor, termasuk material dan temperatur.
Karena itu, pemilihan class harus mengacu pada pressure-temperature rating dan spesifikasi engineering yang berlaku.
Sebagai contoh, flange Class 300 tidak otomatis berarti dapat digunakan pada tekanan 300 psi dalam semua kondisi. Rating aktual harus dilihat berdasarkan standar dan material flange pada temperatur operasi yang ditentukan.
Material Flange RF untuk Minyak dan Gas
Material flange juga harus disesuaikan dengan kondisi penggunaannya.
Beberapa material yang umum ditemui antara lain:
Carbon Steel
Carbon steel banyak digunakan untuk berbagai aplikasi perpipaan karena memiliki kekuatan mekanis yang baik dan tersedia dalam berbagai grade.
Material ini dapat digunakan untuk sejumlah aplikasi minyak dan gas, selama kompatibel dengan kondisi fluida, tekanan, temperatur, dan persyaratan korosi.
Stainless Steel
Stainless steel dapat dipertimbangkan ketika ketahanan terhadap korosi menjadi salah satu kebutuhan utama.
Namun, pemilihannya tetap harus berdasarkan kondisi fluida dan spesifikasi proyek. Tidak semua aplikasi membutuhkan stainless steel.
Alloy Steel
Untuk kondisi operasi tertentu, alloy steel dapat digunakan ketika dibutuhkan karakteristik mekanis atau ketahanan temperatur yang lebih sesuai dengan tuntutan sistem.
Jadi, material terbaik bukan selalu material yang paling mahal, melainkan material yang paling sesuai dengan kondisi operasional.
Peran Gasket pada Flange RF
Flange tidak bekerja sendirian. Gasket merupakan bagian penting dalam sistem sealing.
Pada sambungan flange RF, gasket ditempatkan di antara kedua permukaan flange. Saat baut dikencangkan, gasket mendapatkan tekanan yang membantu membentuk seal.
Jenis gasket harus disesuaikan dengan:
- Jenis fluida.
- Tekanan operasi.
- Temperatur operasi.
- Material flange.
- Kondisi permukaan flange.
- Standar dan spesifikasi proyek.
Menggunakan flange berkualitas tetapi memilih gasket yang tidak sesuai tetap dapat menyebabkan masalah sealing.
Karena itu, flange, gasket, dan bolting sebaiknya dipandang sebagai satu kesatuan dalam desain sambungan.
Flange RF vs Flange Flat Face
Flange RF dan flat face memiliki perbedaan pada desain permukaan sealing.
Flange RF memiliki area sealing yang menonjol, sedangkan flat face flange memiliki permukaan sealing yang rata.
Pemilihan antara keduanya bergantung pada desain sistem, equipment yang terhubung, material, pressure rating, dan persyaratan engineering.
Keduanya tidak sebaiknya ditukar begitu saja tanpa memastikan kompatibilitas sambungan. Penggunaan flange dan gasket yang tidak sesuai dapat memengaruhi distribusi beban dan kemampuan sealing.
Hal yang Perlu Diperhatikan Saat Memilih Flange RF
Sebelum membeli flange RF untuk proyek minyak dan gas, beberapa parameter berikut sebaiknya diperiksa:
- Ukuran flange sesuai dengan ukuran pipa atau equipment.
- Pressure class sesuai dengan kebutuhan sistem.
- Material dan grade sesuai spesifikasi.
- Standard flange sesuai persyaratan proyek.
- Facing atau jenis permukaan, termasuk RF.
Pemeriksaan tersebut penting terutama untuk proyek dengan persyaratan quality control yang ketat.
Mengapa Spesifikasi Flange Tidak Boleh Diabaikan?
Dalam proyek minyak dan gas, sebuah komponen mungkin terlihat sederhana, tetapi tetap memiliki peran terhadap keseluruhan sistem.
Kesalahan memilih ukuran, material, pressure class, atau facing dapat menimbulkan masalah saat instalasi. Bahkan jika flange secara fisik terlihat dapat dipasang, belum tentu spesifikasinya memenuhi persyaratan desain.
Karena itu, procurement sebaiknya tidak hanya mencantumkan "flange RF" dalam permintaan penawaran. Spesifikasi yang lebih lengkap perlu dicantumkan berdasarkan material requisition atau piping specification proyek.
Tips Memilih Supplier Flange RF untuk Proyek Industri
Supplier memiliki peran penting dalam memastikan material yang datang sesuai dengan pesanan.
Sebelum melakukan pembelian, tanyakan secara jelas mengenai:
- Spesifikasi dan grade material.
- Ukuran serta pressure class.
- Standard yang digunakan.
- Ketersediaan stok.
- Lead time.
Untuk kebutuhan industri, supplier yang mampu memberikan informasi teknis secara jelas tentu lebih membantu dibandingkan supplier yang hanya menawarkan harga.
Flange RF untuk industri minyak dan gas memiliki peran penting dalam membangun sambungan perpipaan yang dapat dilepas, dirawat, dan dikombinasikan dengan berbagai equipment.
Desain raised face memberikan area sealing untuk gasket, sementara sistem bolted connection membuat sambungan relatif lebih mudah dibongkar ketika proses maintenance diperlukan.
Namun, memilih flange RF tidak cukup hanya berdasarkan ukuran. Pressure class, material, standard, temperatur, tekanan, gasket, serta kompatibilitas dengan komponen pasangan harus diperiksa secara menyeluruh.
Dengan pemilihan spesifikasi yang tepat dan pengadaan dari supplier yang dapat dipercaya, flange RF dapat menjadi bagian yang mendukung keandalan sistem perpipaan pada berbagai fasilitas minyak, gas, energi, dan petrokimia.
