Elbow Stainless sebagai Komponen Penting dalam Sistem Perpipaan

Namun, pemilihan elbow tidak cukup hanya berdasarkan material stainless steel. Sudut, ukuran, schedule, jenis sambungan, grade material, hingga kondisi fluida perlu dipertimbangkan agar fitting yang digunakan benar-benar sesuai.

Baca Juga: Cara Menentukan Pipa Schedule yang Tepat untuk Kebutuhan Industri

Mengenal Elbow Stainless?

Elbow stainless adalah fitting berbahan stainless steel yang digunakan untuk mengubah arah aliran dalam sistem perpipaan.

Elbow umumnya tersedia dalam beberapa pilihan sudut, seperti 45°, 90°, dan 180°. Masing-masing digunakan untuk kebutuhan perubahan arah yang berbeda.

Sebagai contoh, elbow 90° dapat digunakan ketika jalur pipa perlu berbelok tegak lurus. Sementara elbow 45° biasanya digunakan untuk perubahan arah yang lebih landai.

Material stainless steel sendiri memiliki kandungan kromium yang membentuk lapisan pasif pada permukaannya. Lapisan ini membantu meningkatkan ketahanan material terhadap korosi dibandingkan baja karbon pada kondisi tertentu.

Fungsi Elbow Stainless dalam Sistem Perpipaan

Meskipun bentuknya sederhana, elbow memiliki beberapa fungsi penting dalam instalasi perpipaan.

1. Mengubah Arah Jalur Pipa

Fungsi paling utama elbow adalah mengubah arah jalur perpipaan.

Tanpa elbow, perubahan arah harus dilakukan dengan metode lain yang dapat membuat desain instalasi menjadi lebih rumit. Dengan fitting ini, jalur pipa dapat dirancang mengikuti kebutuhan layout secara lebih praktis.

2. Membantu Menyesuaikan Layout Instalasi

Sistem perpipaan biasanya harus melewati berbagai area dan equipment. Ruang yang tersedia juga sering kali terbatas.

Elbow memungkinkan engineer membuat jalur yang berbelok tanpa harus mengubah seluruh konfigurasi sistem.

Hal ini sangat membantu pada fasilitas industri yang memiliki jaringan perpipaan kompleks.

3. Mendukung Kelancaran Sistem Perpipaan

Desain elbow juga berhubungan dengan karakteristik aliran. Pemilihan radius dan sudut yang tepat dapat membantu sistem bekerja sesuai dengan kebutuhan desain.

Pada aplikasi tertentu, penggunaan long radius elbow dapat dipertimbangkan untuk membantu mengurangi turbulensi dan pressure loss dibandingkan konfigurasi belokan yang lebih tajam.

Namun, pilihan fitting tetap harus mengikuti perhitungan dan spesifikasi engineering.

4. Mendukung Sistem yang Membutuhkan Ketahanan Korosi

Salah satu alasan stainless steel banyak digunakan adalah kemampuannya memberikan ketahanan terhadap korosi pada berbagai kondisi.

Karakteristik ini membuat elbow stainless dapat menjadi pilihan untuk aplikasi yang menghadapi kelembapan, bahan tertentu, maupun lingkungan yang memiliki risiko korosi.

Meski demikian, stainless steel bukan berarti kebal terhadap semua jenis korosi. Pemilihan grade tetap perlu disesuaikan dengan kondisi lingkungan dan fluida.

Jenis Elbow Stainless yang Umum Digunakan

Elbow stainless tersedia dalam berbagai konfigurasi. Berikut beberapa jenis yang umum ditemukan.

Elbow Stainless 45°

Elbow 45° digunakan untuk mengubah arah aliran sebesar 45 derajat.

Karena perubahan arahnya lebih landai dibandingkan elbow 90°, jenis ini dapat digunakan pada layout tertentu yang membutuhkan belokan bertahap.

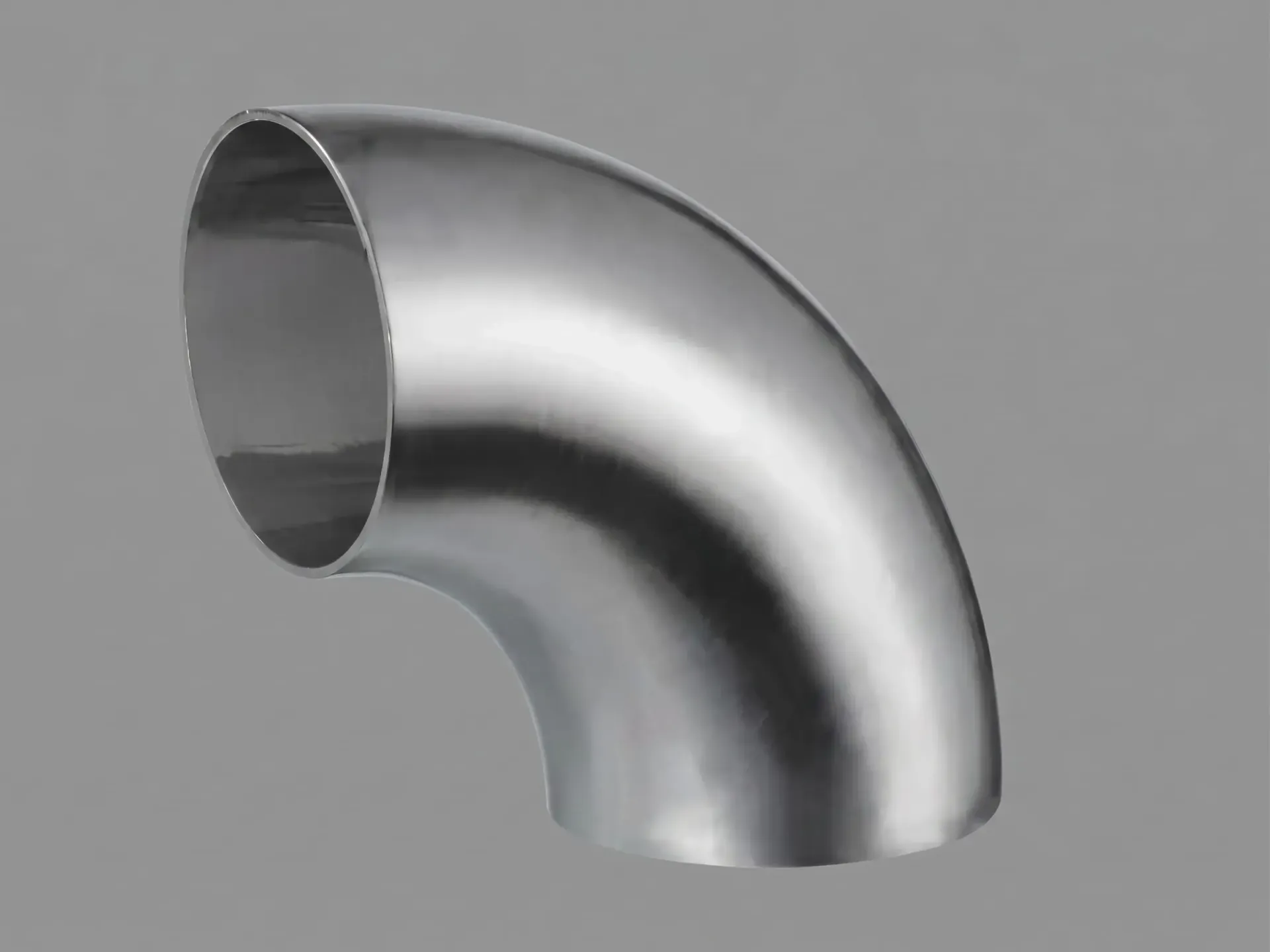

Elbow Stainless 90°

Elbow 90° merupakan salah satu jenis yang paling banyak digunakan.

Fitting ini memungkinkan jalur pipa berubah arah secara tegak lurus dan banyak ditemukan pada berbagai sistem perpipaan industri.

Elbow Stainless 180°

Elbow 180° digunakan ketika jalur perpipaan membutuhkan perubahan arah hingga membentuk putaran balik.

Penggunaannya lebih spesifik dan biasanya ditentukan berdasarkan kebutuhan layout serta desain sistem.

Long Radius Elbow

Long radius elbow memiliki radius belokan yang lebih besar. Desain ini dapat membantu menghasilkan perubahan arah yang lebih bertahap.

Jenis tersebut sering dipertimbangkan pada sistem yang membutuhkan perhatian terhadap pressure loss dan karakteristik aliran.

Short Radius Elbow

Short radius elbow memiliki radius belokan yang lebih pendek sehingga membutuhkan ruang instalasi yang lebih kecil.

Pilihan ini dapat berguna ketika ruang menjadi salah satu keterbatasan dalam instalasi, tetapi efeknya terhadap aliran dan pressure loss tetap perlu diperhitungkan.

Grade Stainless Steel pada Elbow

Tidak semua elbow stainless memiliki karakteristik material yang sama.

Dua grade yang cukup umum digunakan adalah stainless steel 304 dan 316.

Elbow Stainless 304

Stainless steel 304 banyak digunakan untuk berbagai kebutuhan umum karena memiliki ketahanan korosi dan karakteristik mekanis yang baik.

Material ini dapat digunakan dalam berbagai aplikasi industri, tergantung kondisi fluida dan lingkungan.

Elbow Stainless 316

Stainless steel 316 memiliki tambahan molibdenum yang memberikan ketahanan lebih baik terhadap jenis lingkungan korosif tertentu dibandingkan 304.

Karena itu, grade 316 dapat dipertimbangkan untuk aplikasi yang memiliki tuntutan ketahanan korosi lebih tinggi.

Namun, penggunaan 316 tidak otomatis selalu lebih tepat. Faktor biaya, lingkungan kerja, dan persyaratan teknis proyek tetap perlu diperhitungkan.

Elbow Stainless untuk Berbagai Industri

Elbow stainless dapat ditemukan pada berbagai sektor industri dengan kebutuhan yang berbeda.

Industri Makanan dan Minuman

Pada industri makanan dan minuman, material yang mudah dibersihkan dan memiliki karakteristik higienis menjadi perhatian penting.

Stainless steel banyak digunakan pada sistem perpipaan yang menangani air, bahan baku, maupun produk tertentu.

Industri Farmasi

Sistem perpipaan di industri farmasi membutuhkan material dan desain yang sesuai dengan persyaratan proses serta kebersihan.

Elbow stainless dapat digunakan pada jalur tertentu sesuai spesifikasi sistem dan standar yang ditetapkan.

Industri Kimia

Berbagai proses kimia dapat melibatkan fluida yang memiliki sifat korosif. Oleh karena itu, pemilihan material fitting harus dilakukan berdasarkan karakteristik bahan yang dialirkan.

Stainless steel dapat menjadi salah satu pilihan, tetapi grade yang digunakan harus benar-benar sesuai dengan kondisi proses.

Industri Minyak dan Gas

Dalam sektor minyak dan gas, elbow digunakan untuk membentuk jalur perpipaan pada berbagai fasilitas.

Untuk aplikasi ini, pemilihan material, ukuran, schedule, pressure rating, dan standar harus mengikuti persyaratan proyek serta kondisi operasional.

Sistem Pengolahan Air

Elbow stainless juga dapat digunakan dalam sistem pengolahan air dan berbagai utility system.

Ketahanan korosi stainless menjadi salah satu pertimbangan, terutama pada lingkungan yang memiliki tingkat kelembapan tinggi.

Elbow Stainless dan Pressure Rating

Salah satu hal yang tidak boleh dilupakan ketika memilih elbow adalah kemampuan fitting terhadap tekanan.

Ukuran yang sama belum tentu memiliki kemampuan kerja yang sama jika memiliki ketebalan atau spesifikasi material berbeda.

Karena itu, perhatikan:

• Ukuran nominal.
• Schedule.
• Ketebalan dinding.
• Material dan grade.

Untuk proyek industri, semua parameter tersebut sebaiknya dicocokkan dengan piping specification dan dokumen engineering.

Jenis Sambungan Elbow Stainless

Cara elbow disambungkan dengan pipa juga perlu dipertimbangkan.

Beberapa jenis yang umum antara lain:

Butt weld elbow, yang disambungkan melalui proses pengelasan pada ujung pipa.

Socket weld elbow, yang menggunakan sambungan socket dan biasanya digunakan pada konfigurasi tertentu.

Threaded elbow, yang menggunakan ulir sehingga dapat disambungkan tanpa proses pengelasan.

Masing-masing metode memiliki karakteristik dan aplikasi yang berbeda. Pemilihannya harus mengikuti desain sistem.

Bagaimana Memilih Elbow Stainless yang Tepat?

Memilih elbow stainless sebaiknya dilakukan berdasarkan kebutuhan sistem, bukan sekadar mencari fitting yang tersedia.

Beberapa hal yang perlu diperiksa adalah:

1. Tentukan Sudut Elbow

Pastikan apakah sistem membutuhkan elbow 45°, 90°, atau 180°.

2. Periksa Ukuran

Diameter elbow harus kompatibel dengan pipa yang akan digunakan.

3. Pilih Grade Material

Sesuaikan grade stainless dengan karakteristik fluida dan lingkungan.

4. Perhatikan Schedule

Schedule berkaitan dengan ketebalan dinding fitting dan harus disesuaikan dengan kebutuhan sistem.

5. Pastikan Standar Sesuai

Gunakan fitting yang memenuhi standar yang dipersyaratkan proyek.

Kesalahan yang Sering Terjadi Saat Memilih Elbow Stainless

Beberapa kesalahan terlihat sederhana, tetapi dapat menimbulkan masalah saat proses instalasi.

Salah satunya adalah memilih elbow hanya berdasarkan diameter. Padahal, diameter yang sama dapat tersedia dalam material, schedule, dan standar yang berbeda.

Kesalahan lainnya adalah tidak memeriksa kecocokan antara elbow dengan pipa. Perbedaan schedule atau jenis sambungan dapat menyebabkan proses pemasangan menjadi tidak sesuai.

Ada pula anggapan bahwa stainless steel selalu cocok untuk semua jenis fluida. Padahal, berbagai jenis stainless steel memiliki tingkat ketahanan korosi yang berbeda.

Karena itu, pemilihan harus tetap mengacu pada spesifikasi teknis.

Mengapa Kualitas Elbow Stainless Penting?

Elbow merupakan bagian dari sistem perpipaan yang ikut menerima tekanan, temperatur, dan beban mekanis selama sistem beroperasi.

Jika kualitas atau spesifikasinya tidak sesuai, masalah dapat muncul pada sambungan maupun bagian fitting itu sendiri.

Elbow dengan material dan dimensi yang sesuai membantu proses fabrikasi dan instalasi berjalan lebih lancar. Selain itu, kesesuaian spesifikasi juga mempermudah proses inspeksi dan quality control.

Untuk kebutuhan proyek industri, sebaiknya pastikan produk memiliki identitas dan dokumen yang dapat diverifikasi sesuai persyaratan proyek.

Elbow stainless merupakan komponen penting dalam sistem perpipaan karena memungkinkan jalur pipa mengubah arah sekaligus menyesuaikan layout instalasi. Material stainless steel juga menawarkan ketahanan korosi yang membuatnya sesuai untuk berbagai aplikasi, selama grade dan spesifikasinya tepat

Dalam memilih elbow stainless, jangan hanya melihat bentuk atau ukuran. Sudut, radius, grade material, schedule, jenis sambungan, standar, tekanan, temperatur, dan karakteristik fluida semuanya perlu diperhatikan.

Dengan pemilihan yang tepat, elbow stainless dapat membantu membangun sistem perpipaan yang lebih sesuai dengan kebutuhan operasional dan tuntutan proyek industri.
