Mengupas Tuntas WN Flange, Jenis Flange untuk Pipa Tekanan Tinggi
February 28, 2023
Di antara banyaknya flange yang digunakan salah satunya yang paling dikenal adalah weld neck flange atau WN flange. Seperti jenis flange lainnya, karakteristik flange satu ini sangat spesifik yang membuatnya memiliki penggunaan dan aplikasi yang berbeda dari lainnya. WN flange memiliki ketahanan yang baik dan bisa membentuk segel yang baik sehingga sering digunakan pada sistem perpipaan bertekanan tinggi. Bila industri Anda mengalirkan fluida bertekanan tinggi, menggunakan WN flange bisa menjadi solusinya, namun sebelumnya mari ketahui informasi selengkapnya mengenai jenis flange ini.
Karakteristik WN Flange

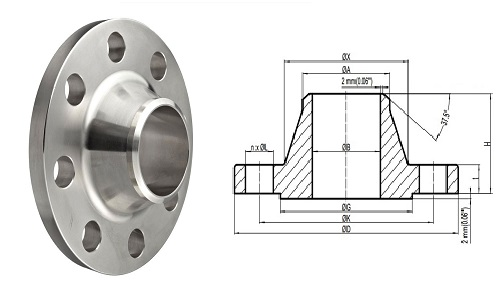

WN flange merupakan salah satu jenis flange yang sering digunakan sebagai penyegel pipa di industri petrokimia. Bentuk weld neck flange dibedakan dengan memiliki leher kerucut panjang yang ujungnya dilas ke pipa yang akan dihubungkan. Diameter bagian dalam pipa harus sama dengan weld neck flange agar saluran fluidanya bisa mengalir tanpa hambatan. Saat memasang WN flange dengan pipa yang akan dilas perlu diperhatikan agar menghindari adanya gangguan pada aliran kecepatan tinggi.
Penggunaan WN Flange
WN flange diperuntukkan untuk aktivitas perpipaan yang melibatkan tekanan tinggi dan kondisi ekstrim (dingin atau panas), fluida yang mudah terbakar atau korosi, serta menghindari kebocoran di lingkungan sekitar. Umunya, weld neck flange digunakan pada saluran pipa uap, minyak, gas alam, api, petrokimia, dan lainnya.
Material WN Flange
Material dasar weld neck flange cukup beragam karena tergantung dari kondisi lingkungan dan fluida yang dialirkan. Namun, material yang paling sering digunakan di antaranya adalah carbon steel, alloy steel, stainless steel, titanium, dan nikel alloy. Untuk suhu sedang bisa menggunakan carbon steel, sementata jika suhu ekstrim bisa menggunakan bahan alloy steel. Untuk weld neck flange yang akan terkena gas atau cairan korosif, stainless steel adalah pilihan yang paling cocok.
Tipe Permukaan dan Standar WN Flange
Ketika berbicara mengenai flange untuk pipa, juga perlu membahas berbagai face atau permukaannya yang ada. Secara umumnya, tipe permukaan weld neck flange yang digunakan di industri ada flat face (FF), raised face (RF), male/female face (MFF), ring joint face (RJF), tongue and groove face (TGF), dan lap joint face (LJF). Untuk dimensi dan materialnya biasanya sesuai dengan standar ASME B16, ASME B16.47, dan MSS SP-44.
Baca juga: 4 Keuntungan Gunakan Flange Weld Neck di Sistem Perpipaan
Bagi Anda yang membutuhkan weld neck flange untuk industri migas, artikel ini merekomendasikan membelinya di PT Karya Prima Suplindo . Sebagai pemasok berpengalaman yang menjual material perpipaan khusus industri migas, PT Karya Prima Suplindo telah diandalkan oleh banyak perusahaan besar migas untuk memenuhi kebutuhan perpipaan sejak tahun 1986.
Weld neck flange yang tersedia dari ukuran ½ inci - 24 inci dengan pilihan materialnya ada carbon dan stainless steel. Untuk pilihan tipe permukaannya ada raised face dan ring joint face. Selain weld neck, ada pula jenis flange lainnya yang tersedia di pemasok ini, yakni socket welding, blind, slip on, lap joint, dan threaded. Flange yang dijual di PT Karya Prima Suplindo pun lengkap dari berbagai merk ternama, mulai dari SAN ENG, MAASS, METALFAR, ULMA, hingga PF. Selain itu, juga sudah memenuhi standar internasional perpipaan ASME, ASTM, dan API sehingga kualitasnya bermutu tinggi.
Di PT Karya Prima Suplindo juga dijual komponen pipa lainnya, yakni ada gasket, stud bol, nut, fitting, dan pipa seamless dengan beragam pilihan ukuran dan jenis. Anda bisa cek katalognya untuk melihat koleksi komponen yang dijual PT Karya Prima Suplindo. Untuk pemesanan atau memiliki pertanyaan lebih lanjut, silakan klik ikon WhatsApp di pojok kanan bawah atau chat salah satu nomor telepon yang tertera di bawah.
