Stud Bolt Metric untuk Industri Minyak dan Gas
Dalam industri minyak dan gas yang penuh dengan risiko tinggi, integritas mekanis pada setiap sambungan pipa merupakan fondasi utama keselamatan operasional. Tekanan fluida yang ekstrem, fluktuasi suhu yang drastis, serta paparan zat korosif menuntut komponen pengikat yang tidak hanya sekadar kuat, tetapi juga presisi. Kegagalan pada satu titik sambungan flensa bukan hanya mengakibatkan kerugian finansial akibat terhentinya produksi, melainkan juga berpotensi memicu bencana lingkungan dan kecelakaan kerja yang fatal. Oleh karena itu, pemahaman mendalam mengenai penggunaan stud bolt dengan standar metrik menjadi parameter krusial bagi para engineer dan teknisi dalam menjaga keandalan infrastruktur energi di seluruh dunia.
Stud bolt metric adalah batang baja berulir penuh yang menggunakan sistem pengukuran milimeter (ISO Metric) untuk menyambungkan komponen flensa di industri minyak dan gas. Berbeda dengan baut biasa, stud bolt memberikan distribusi tegangan yang lebih merata dan memudahkan proses perawatan. Penggunaannya sangat vital untuk mencegah kebocoran pada pipa bertekanan tinggi. Kunci keberhasilannya terletak pada pemilihan material (seperti ASTM A193), penggunaan torsi yang tepat, serta pemahaman terhadap pitch ulir metrik untuk memastikan kekuatan sambungan yang maksimal.
Baca Juga: Elbow Stainless Berkualitas Tinggi Bisa Mengurangi Biaya Maintenance
Dalam dunia perbautan, ada dua bahasa utama: Imperial (diukur dalam satuan inci) dan Metric (diukur dalam satuan milimeter, seperti M16, M24, M36). Walaupun industri migas secara historis banyak menggunakan standar Imperial karena pengaruh awal teknologi dari Amerika Serikat, Stud Bolt Metric kini semakin mendominasi proyek-proyek modern. Alasannya sederhana: kemudahan global. Dari teknisi di kilang Timur Tengah, insinyur di Eropa, hingga pekerja di lepas pantai Indonesia, semua menggunakan bahasa milimeter yang sama. Ini membuat proses perawatan dan penggantian komponen jauh lebih cepat dan terstandarisasi.
Mengenal Lebih Dekat Stud Bolt Metric

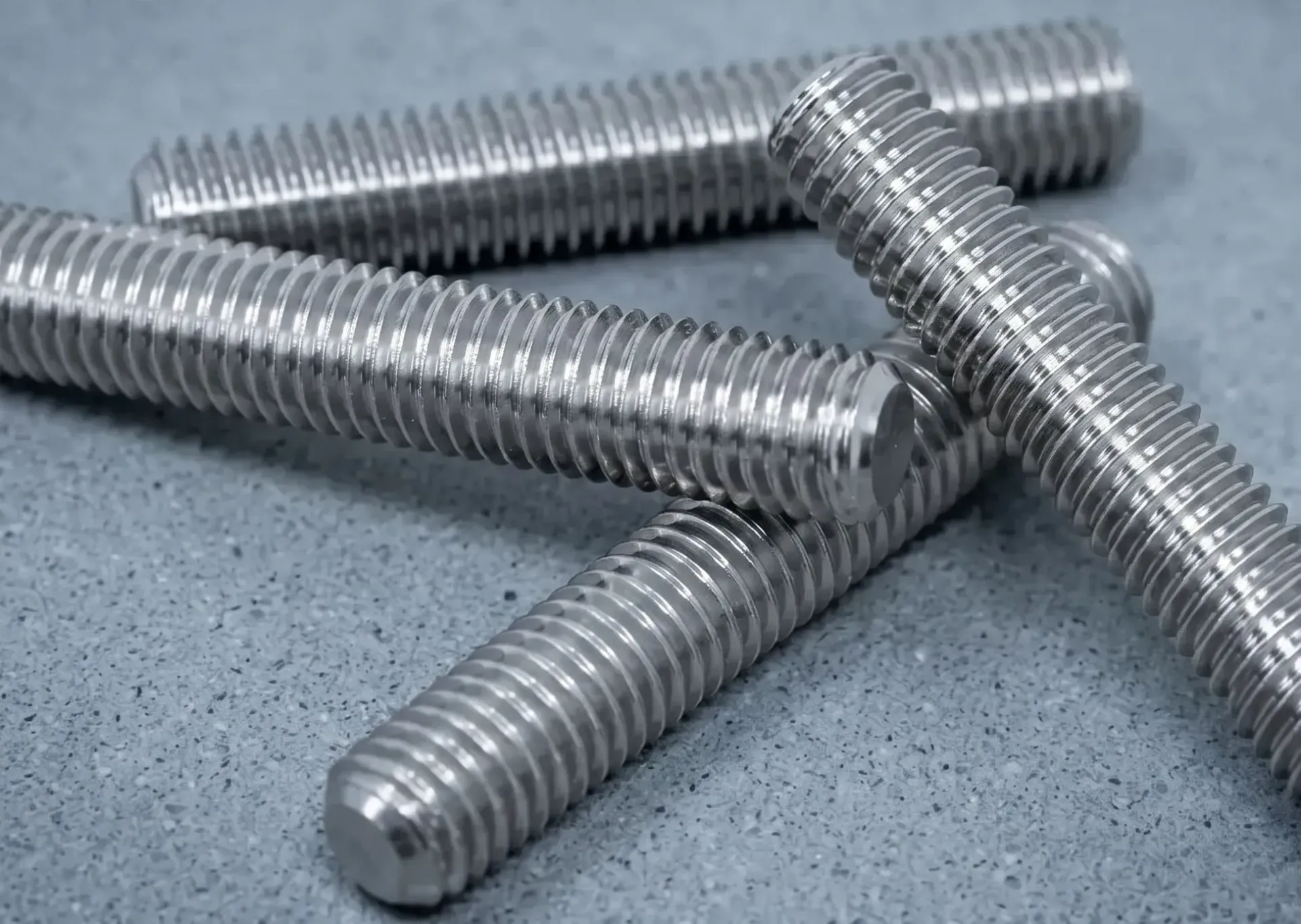

Bayangkan stud bolt sebagai otot yang menahan dua tulang (flensa) agar tetap menyatu erat meski beban yang diterima sangat berat. Secara fisik, stud bolt adalah batang logam silinder yang memiliki ulir di sepanjang tubuhnya. Tidak ada kepala baut di ujungnya; sebagai gantinya, ia menggunakan dua mur (heavy hex nuts) di kedua sisi untuk memberikan tekanan penjepit.
Istilah "Metric" merujuk pada standar pengukuran internasional yang digunakan untuk menentukan diameter dan jarak antar ulir (pitch). Jika Anda melihat kode seperti M24 x 3, itu berarti baut tersebut memiliki diameter 24 milimeter dengan jarak antar puncak ulir sebesar 3 milimeter. Di lapangan, penggunaan sistem metrik ini semakin dominan karena mempermudah standarisasi komponen bagi proyek-proyek global yang melibatkan vendor dari berbagai negara.
Mengapa Stud Bolt Metric Begitu Krusial?
Di dunia minyak dan gas, kita tidak berbicara tentang sekadar mengencangkan rak buku. Kita berbicara tentang menahan tekanan ribuan PSI yang berusaha meledakkan sambungan pipa. Stud bolt metric dipilih karena kemampuannya menciptakan beban awal (preload) yang sangat stabil.
Ketika sebuah pipa dialiri minyak panas atau gas alam cair, logam akan memuai dan menyusut. Stud bolt bertindak seperti pegas yang sangat kaku; ia meregang sedikit saat dikencangkan dan terus memberikan tekanan balik untuk memastikan seal atau gasket di antara flensa tetap terjepit rapat. Tanpa presisi ukuran metrik yang tepat, risiko kelonggaran akibat getaran mesin atau perubahan suhu menjadi ancaman nyata yang bisa berujung pada kebocoran gas beracun.
Panduan Lengkap Pemasangan Stud Bolt Metric
Pemasangan yang benar adalah pemisah antara operasi yang aman dan bencana. Berikut adalah langkah-langkah yang biasa kami lakukan di lapangan:
Inspeksi dan Pembersihan
Sebelum baut menyentuh flensa, pastikan ulir dalam keadaan bersih. Sisa karat atau kotoran pada ulir metrik bisa menciptakan gesekan palsu saat menggunakan kunci torsi. Gunakan sikat kawat dan pastikan tidak ada cacat fisik pada permukaan ulir.
Pelumasan (Lubrication)
Ini adalah tahap yang sering disepelekan namun sangat vital. Oleskan pelumas (anti-seize compound) pada ulir dan permukaan kontak mur. Pelumas memastikan bahwa energi yang Anda berikan melalui kunci torsi benar-benar berubah menjadi gaya tarik baut, bukan habis terbuang karena gesekan antara logam. Ingat, koefisien gesekan yang berbeda akan mengubah nilai torsi yang dibutuhkan.
Pengencangan Bertahap (The Star Pattern)
Jangan pernah mengencangkan satu baut hingga maksimal secara langsung. Gunakan metode silang atau pola bintang. Kencangkan hingga 30% dari target torsi pada putaran pertama, lalu 60% pada putaran kedua, dan akhirnya 100% pada putaran ketiga. Langkah terakhir adalah melakukan putaran searah jarum jam untuk memastikan semua baut memiliki tegangan yang seragam.
FAQ
1. Apa perbedaan utama antara Stud Bolt Metric dan Imperial?
Perbedaan utamanya terletak pada satuan ukuran diameter (milimeter vs inci) dan bentuk ulir (pitch). Keduanya tidak dapat dipertukarkan. Memaksakan baut metrik ke mur imperial akan merusak ulir secara permanen.
2. Material apa yang paling umum digunakan untuk stud bolt di industri minyak dan gas?
Standar yang paling sering digunakan adalah ASTM A193 Grade B7 untuk aplikasi suhu tinggi dan ASTM A320 Grade L7 untuk aplikasi suhu rendah (cryogenic).
3. Mengapa harus menggunakan Stud Bolt, bukan baut kepala segi enam biasa?
Stud bolt memberikan distribusi beban yang lebih merata pada flensa dan lebih mudah diganti jika terjadi kerusakan ulir tanpa harus membongkar seluruh struktur sambungan.
4. Apakah warna pada stud bolt berpengaruh?
Ya, warna biasanya menunjukkan jenis lapisan (coating). Misalnya, warna kuning atau hijau sering kali menandakan lapisan PTFE/Xylan yang berfungsi mencegah korosi dan memudahkan pembongkaran.
Pemilihan dan pemasangan stud bolt metric mungkin terlihat seperti detail kecil dalam skala proyek minyak dan gas yang masif. Namun, detail kecil inilah yang menjaga agar tekanan tetap berada di dalam pipa dan keselamatan tetap terjaga di luar sana. Dengan memahami spesifikasi material, melakukan prosedur pengencangan yang benar, dan menghindari kesalahan umum di lapangan, integritas fasilitas produksi dapat dipertahankan dalam jangka panjang. Ketelitian dalam urusan baut adalah investasi termurah untuk mencegah bencana terbesar.
Jika Anda sedang merencanakan proyek pengadaan komponen pengikat atau membutuhkan konsultasi teknis KPS siap membantu mengenai standarisasi baut untuk kebutuhan industri Anda, pastikan untuk selalu berkonsultasi dengan penyedia yang memiliki sertifikasi material yang lengkap dan rekam jejak yang teruji di sektor energi. Keamanan operasional Anda dimulai dari satu putaran baut yang tepat.
