Maintenance Elbow Short Radius pada Sistem Perpipaan

Maintenance elbow short radius berfokus pada deteksi dini penipisan dinding akibat erosi dan korosi yang dipicu oleh turbulensi tinggi. Langkah utamanya melibatkan inspeksi visual berkala, pengujian non-destruktif (NDT) seperti Ultrasonic Testing (UT) pada area extrados (lengkungan luar), serta pemantauan parameter aliran fluida. Perawatan yang efektif tidak hanya memperpanjang usia pakai komponen, tetapi juga mencegah downtime mahal dan menjamin keamanan operasional pada sistem perpipaan dengan ruang terbatas.

Baca Juga: Kenapa Harga Pipa Carbon Steel Bisa Berbeda-beda?

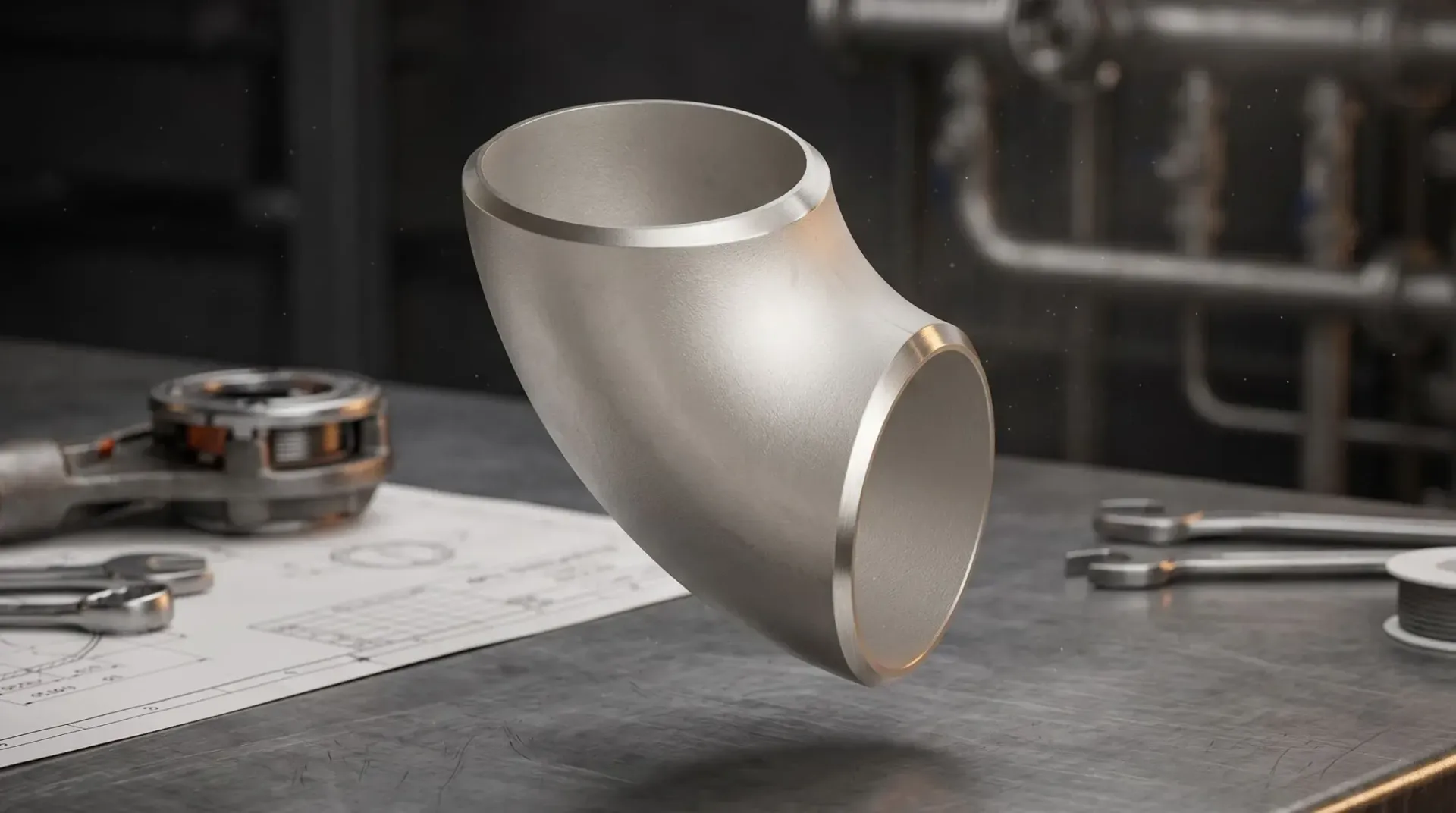

Mengenal Lebih Dekat Elbow Short Radius

Dalam dunia perpipaan, elbow adalah komponen yang memungkinkan aliran berubah arah. Secara spesifik, elbow short radius (SR) memiliki radius kelengkungan yang sama dengan diameter nominal pipa (R = 1D). Bayangkan sebuah tikungan tajam di lintasan balap; kendaraan harus bekerja ekstra keras untuk melaluinya dibandingkan saat melewati tikungan yang lebar.

Begitu pula dengan fluida. Karena tikungannya yang sangat "patah", elbow jenis ini biasanya digunakan pada instalasi yang memiliki keterbatasan ruang atau space constraint. Karena bentuknya yang kompak, ia sering menjadi pilihan utama dalam modul-modul skid atau ruang mesin yang sempit. Namun, kekompakan ini datang dengan kompensasi teknis yang signifikan terhadap dinamika aliran di dalamnya.

Mengapa Perawatan Elbow Short Radius Menjadi Sangat Kritis

Mengapa kita harus memberikan perhatian lebih pada komponen mungil ini? Jawabannya terletak pada fisika aliran. Pada elbow short radius, fluida dipaksa berubah arah secara mendadak. Hal ini menyebabkan terjadinya distribusi tekanan yang tidak merata.

Area luar lengkungan, yang disebut extrados, akan menerima hantaman momentum fluida secara langsung. Di sisi lain, pada area dalam atau intrados, sering terjadi turbulensi atau pusaran aliran (eddy currents). Fenomena ini menciptakan kondisi ideal bagi terjadinya erosi-korosi. Jika kita mengabaikan perawatannya, penipisan dinding pipa akan terjadi jauh lebih cepat dibandingkan pada bagian pipa yang lurus. Membiarkannya tanpa pengawasan sama saja dengan menunggu bom waktu yang siap meledak di tengah proses produksi.

Manfaat Melakukan Maintenance Secara Terencana

Melakukan perawatan rutin pada elbow SR bukan sekadar memenuhi prosedur operasional standar. Ada keuntungan nyata yang langsung berdampak pada aspek finansial dan keamanan perusahaan:

Mencegah Kebocoran Tak Terduga

Deteksi dini retak mikro atau penipisan dinding mencegah terjadinya tumpahan bahan kimia atau uap panas yang berbahaya.

Optimasi Biaya Operasional

Mengganti satu unit elbow selama jadwal shutdown rutin jauh lebih murah daripada melakukan perbaikan darurat saat pabrik sedang beroperasi penuh.

Memperpanjang Usia Aset

Dengan manajemen korosi yang baik, seluruh sistem perpipaan memiliki masa pakai yang lebih panjang.

Menjaga Efisiensi Aliran

Elbow yang terawat bebas dari penumpukan deposit atau kerak yang dapat meningkatkan pressure drop (penurunan tekanan) dalam sistem.

Dinamika Cara Kerja dan Titik Lemah Elbow Short Radius

Untuk merawatnya dengan benar, kita harus memahami apa yang terjadi di dalam pipa. Saat fluida mengalir cepat dan menabrak dinding elbow SR, lapisan pelindung alami logam (pasivasi) bisa terkikis. Inilah yang disebut dengan Flow-Accelerated Corrosion (FAC).

Gaya sentrifugal mendorong fluida ke arah dinding luar dengan kekuatan besar. Pada saat yang sama, kecepatan di area tersebut meningkat tajam. Jika fluida mengandung partikel padat atau bersifat abrasif, dinding luar akan "diamplas" terus-menerus setiap detik. Tanpa adanya pemeriksaan ketebalan dinding, bagian ini bisa menjadi setipis kertas tanpa pernah terlihat dari luar.

Panduan Lengkap Langkah-Langkah Maintenance

Inspeksi Visual dan Pembersihan Permukaan

Langkah pertama selalu dimulai dengan mata telanjang. Bersihkan area elbow dari debu, karat permukaan, atau isolasi termal. Perhatikan tanda-tanda "berkeringat" atau perubahan warna pada cat pelapis. Sering kali, jejak karat halus di sela-sela sambungan las adalah indikasi awal adanya retak rambut yang mulai menembus dinding pipa. Jangan abaikan perubahan sekecil apa pun.

Pengujian Ketebalan dengan Ultrasonic Testing (UT)

Ini adalah jantung dari maintenance elbow. Gunakan alat Ultrasonic Thickness Gauge untuk mengukur ketebalan dinding di beberapa titik kunci. Fokuskan pengukuran pada area extrados (sisi luar lengkungan) karena di situlah penipisan paling sering terjadi. Bandingkan hasil pengukuran saat ini dengan data baseline (saat instalasi awal) untuk menghitung laju korosi tahunan. Jika ketebalan sudah mendekati minimum allowable wall thickness (T-min), segera rencanakan penggantian.

Pemeriksaan Sambungan Las (Welding Joint)

Elbow short radius sering kali disambung dengan las butt-weld. Area transisi antara pipa lurus dan lengkungan elbow merupakan titik konsentrasi tegangan yang tinggi. Gunakan metode Dye Penetrant Test (DPI) atau Magnetic Particle Inspection (MPI) untuk memastikan tidak ada retak permukaan pada area las-lasan. Getaran dari pompa atau kompresor di dekatnya sering kali menjadi penyebab utama kelelahan logam (fatigue) di area ini.

Kesalahan yang Sering Terjadi dalam Maintenance Elbow Short Radius

Beberapa kekeliruan yang berulang:

Mengasumsikan Laju Korosi Sama dengan Pipa Lurus

Ini adalah kesalahan fatal. Laju penipisan pada elbow SR bisa 3 hingga 5 kali lebih cepat daripada pipa lurus di jalur yang sama.

Hanya Memeriksa Satu Titik

Banyak teknisi hanya melakukan pengukuran UT di satu titik acak. Padahal, penipisan pada elbow bersifat lokal dan tidak merata.

Mengabaikan Support/Penyangga

Kadang fokus hanya pada elbownya, namun lupa memeriksa apakah penyangga (pipe support) di dekatnya masih berfungsi. Elbow yang menggantung tanpa penyangga yang tepat akan menerima beban puntir tambahan.

FAQ (Pertanyaan yang Sering Diajukan)

1. Kapan sebaiknya elbow short radius diganti?

Penggantian harus dilakukan sebelum ketebalan dinding mencapai batas minimum yang diizinkan (T-min) berdasarkan perhitungan kode ASME (misalnya ASME B31.3). Biasanya, jika penipisan sudah mencapai 20–25% dari ketebalan nominal awal, pemantauan harus diperketat atau segera diganti.

2. Apakah semua elbow short radius membutuhkan NDT rutin?

Sangat disarankan, terutama untuk pipa yang mengalirkan fluida bertekanan tinggi, suhu ekstrem, atau zat korosif/abrasif. Untuk jalur pipa air bersih bertekanan rendah, frekuensi inspeksi mungkin bisa lebih jarang.

3. Mana yang lebih awet, Long Radius (LR) atau Short Radius (SR)?

Secara teknis, Long Radius lebih awet karena transisi alirannya lebih mulus dan turbulensinya lebih rendah. Short Radius hanya digunakan jika memang tidak ada ruang untuk memasang Long Radius.

Memastikan keandalan sistem perpipaan bukan tentang melakukan perbaikan besar saat terjadi kerusakan, melainkan tentang ketelatenan dalam menjaga setiap detail kecil. Elbow short radius, dengan segala kerumitan dinamika alirannya, menuntut perhatian yang lebih dari sekadar inspeksi permukaan. Melalui pemahaman yang mendalam tentang titik-titik lemahnya serta penerapan langkah maintenance yang disiplin mulai dari inspeksi visual hingga pengujian ultrasonik kita dapat menjamin operasional yang aman dan efisien.

Ingatlah bahwa integritas sistem perpipaan Anda hanya sekuat titik terlemahnya. Jangan biarkan sebuah tikungan tajam yang terabaikan menjadi penyebab terhentinya seluruh proses industri Anda.
