Mengapa Industri Kimia Memilih Weld Neck Flange?
Dalam operasional industri petrokimia dan pemrosesan zat kimia berbahaya, integritas struktural pada setiap titik sambungan perpipaan merupakan parameter vital yang menentukan keselamatan kerja serta keberlangsungan produksi. Kegagalan kecil pada sistem perpipaan bukan sekadar masalah teknis, melainkan risiko sistemik yang dapat memicu bencana lingkungan maupun kerugian finansial yang masif. Oleh karena itu, pemilihan komponen pendukung seperti flange tidak pernah dipandang sebelah mata; setiap keputusan didasarkan pada perhitungan presisi terhadap ketahanan material, distribusi beban stres, dan kemampuan mitigasi kebocoran dalam jangka panjang.

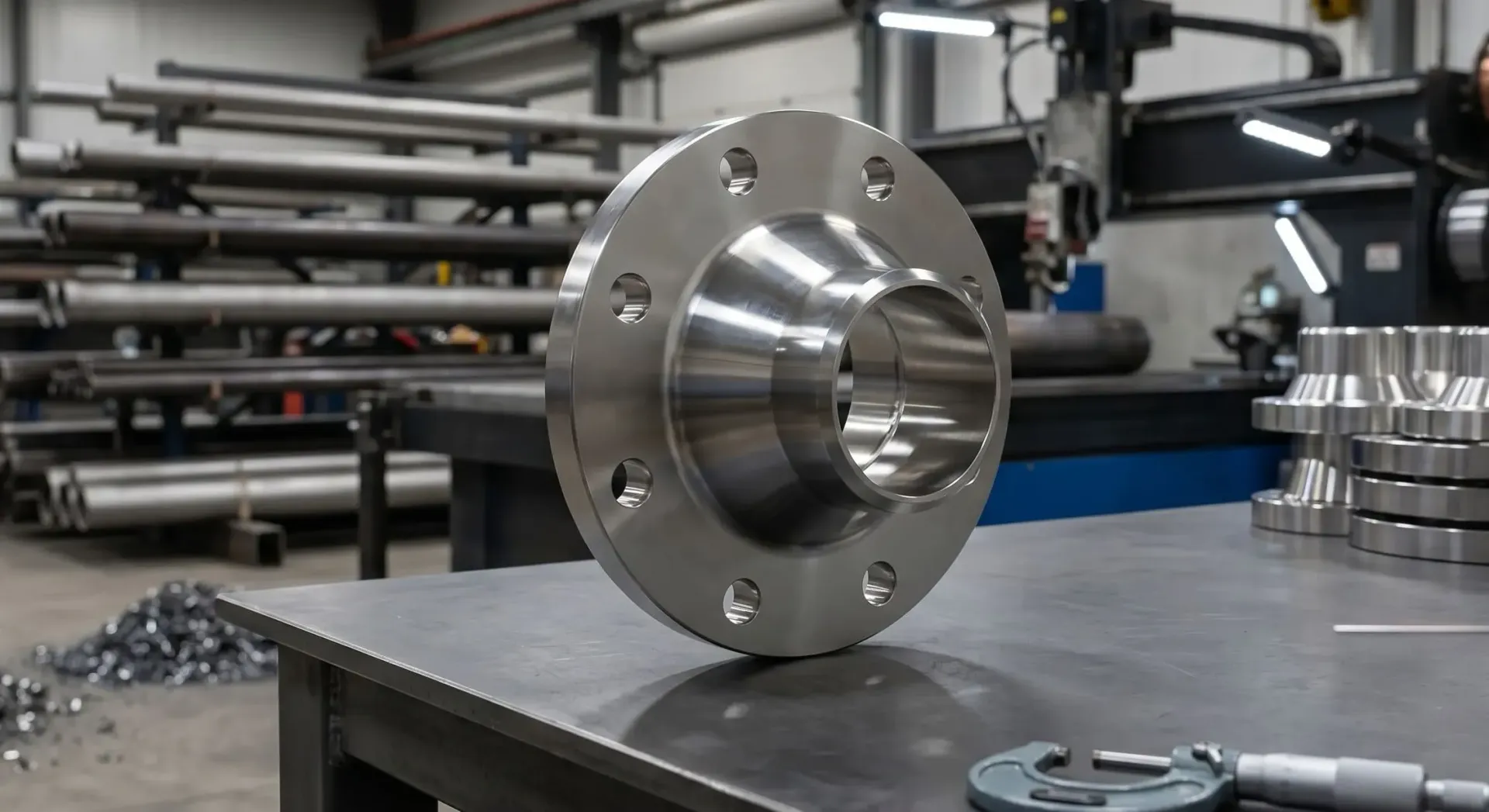

Jika kita melihat anatomi sistem perpipaan, Weld Neck Flange sangat mudah dikenali melalui ciri khasnya: sebuah "leher" panjang yang mengerucut (tapered hub). Berbeda dengan jenis Slip-on yang hanya diselipkan ke pipa, Weld Neck Flange dirancang untuk disambungkan dengan teknik las butt-weld (las tumpul) pada ujung lehernya.
Bayangkan sebuah jembatan yang memiliki struktur penyangga yang landai dan menyatu dengan badan jalan. Bentuk leher pada flange ini berfungsi serupa bertindak sebagai jembatan transisi yang mengalirkan energi dan tekanan dari pipa ke arah piringan flange. Desain ini memastikan tidak ada penumpukan tegangan (stress concentration) di satu titik saja. Inilah yang membuatnya menjadi pilihan paling tangguh di antara keluarga flange lainnya.
Baca Juga: Stud Bolt Metric untuk Industri Minyak dan Gas
Mengapa Weld Neck Flange Begitu Penting di Industri Kimia?
Industri kimia memilih Weld Neck Flange (WNF) terutama karena desain "tapered hub" atau leher mengerucutnya yang mampu mendistribusikan tegangan secara merata dari pipa ke flange. Hal ini memberikan ketahanan luar biasa terhadap tekanan tinggi, suhu ekstrem, dan beban mekanis bolak-balik (fatigue). Selain itu, sambungan butt-weld pada WNF memungkinkan pemeriksaan radiografi (X-ray) secara penuh, memastikan sambungan bebas cacat demi mencegah kebocoran zat kimia berbahaya yang bersifat korosif atau beracun.
Industri kimia adalah lingkungan yang keras. Cairan yang mengalir di dalamnya sering kali bersifat korosif, memiliki temperatur yang bisa melelehkan plastik dalam sekejap, atau berada di bawah tekanan yang sangat tinggi. Dalam kondisi seperti ini, sambungan perpipaan adalah titik terlemah.
Mengapa kita tidak menggunakan flange yang lebih murah? Jawabannya adalah faktor keamanan. Weld Neck Flange memberikan ketenangan pikiran karena desainnya meminimalkan turbulensi dan erosi di dalam pipa. Bagian dalam flange ini memiliki diameter yang sama persis dengan pipa (bore-nya sesuai), sehingga aliran fluida tetap mulus tanpa hambatan. Di industri kimia, hambatan sekecil apa pun bisa menyebabkan penumpukan sedimen korosif yang lambat laun akan melubangi sambungan.
Manfaat Utama Penggunaan Weld Neck Flange
Mengapa para insinyur senior di pabrik kimia besar selalu mencantumkan WNF dalam daftar spesifikasi mereka? Berikut adalah beberapa manfaat konkretnya:
- Distribusi Tegangan yang Unggul: Leher flange yang panjang menyerap beban mekanis dari getaran mesin atau pemuaian panas, sehingga risiko keretakan pada area las sangat rendah.
- Ketahanan Terhadap Suhu Ekstrem: Baik itu suhu kriogenik (sangat dingin) maupun suhu panas tinggi, struktur WNF tetap stabil dan tidak mudah mengalami deformasi.
- Kemudahan Inspeksi: Inilah keunggulan yang paling dicintai oleh tim Quality Control. Karena disambung dengan butt-weld, sambungan lasnya bisa diperiksa menggunakan radiografi (X-ray) untuk memastikan tidak ada rongga udara atau inklusi yang bisa memicu kebocoran.
- Aliran Fluida yang Efisien: Tidak ada celah atau "kantong" di area sambungan yang bisa memicu turbulensi, sehingga efisiensi pompa tetap terjaga.
Cara Kerja dan Mekanisme Kekuatannya
Cara kerja Weld Neck Flange sebenarnya cukup sederhana namun sangat efektif secara mekanika. Ketika tekanan fluida di dalam pipa meningkat, tekanan tersebut akan mendorong ke segala arah. Pada flange biasa, tekanan ini sering menumpuk di bagian siku atau sudut sambungan.
Namun, pada Weld Neck Flange, "leher" tersebut berperan sebagai peredam. Tekanan dari pipa dialirkan secara bertahap menuju bagian piringan flange yang lebih tebal. Ini mirip dengan cara kerja akar pohon yang besar dan kuat; ia menyebarkan beban ke tanah agar pohon tidak mudah tumbang saat ditiup angin kencang. Dengan memindahkan titik tegangan menjauh dari sambungan utama, flange ini memastikan sistem perpipaan memiliki masa pakai yang jauh lebih lama.
Panduan Memilih dan Memasang Weld Neck Flange
Memilih WNF bukan sekadar memilih diameter yang pas. Anda harus memperhatikan beberapa langkah krusial agar fungsinya maksimal.
Penyesuaian Schedule (Ketebalan Dinding)
Pastikan "bore" atau lubang dalam flange memiliki ukuran yang persis sama dengan pipa (misalnya Schedule 40 atau Schedule 80). Jika ada selisih ketebalan meskipun hanya 1-2 milimeter, akan tercipta hambatan aliran yang memicu turbulensi dan mempercepat korosi lokal.
Pemilihan Material yang Tepat
Untuk industri kimia, material seperti Stainless Steel 316L atau material eksotis seperti Hastelloy sering kali menjadi kewajiban. Pastikan material flange memiliki ketahanan korosi yang setara atau lebih tinggi dari pipa yang digunakan.
Teknik Pengelasan V-Butt
Proses pengelasan harus dilakukan oleh tenaga ahli bersertifikat. Ujung leher flange dan ujung pipa biasanya sudah di-bevel (dimiringkan) untuk membentuk celah "V". Pengelasan harus mengisi celah ini secara penuh untuk menciptakan satu kesatuan struktur yang solid.
FAQ (Pertanyaan yang Sering Diajukan)
Apakah Weld Neck Flange lebih mahal daripada Slip-on Flange?
Ya, harganya lebih mahal karena membutuhkan lebih banyak material untuk bagian lehernya dan proses pengelasannya memerlukan waktu serta keahlian lebih tinggi. Namun, biaya perawatannya jauh lebih rendah.
Bisakah Weld Neck Flange digunakan kembali (reused)?
Secara teknis bisa jika kondisi leher dan permukaan facing-nya masih bagus, namun di industri kimia yang kritis, sangat disarankan untuk menggunakan flange baru untuk menjamin keamanan 100%.
Kapan saya harus benar-benar menggunakan Weld Neck Flange?
Gunakanlah saat Anda berurusan dengan tekanan di atas 300 psi, suhu di atas 200°C, atau saat membawa cairan yang sangat beracun dan mudah terbakar.
Weld Neck Flange bukan sekadar komponen penyambung pipa biasa; ia adalah garda terdepan dalam menjaga keamanan operasional di industri kimia. Dengan desain yang mampu meredam tegangan dan memberikan aliran fluida yang mulus, flange ini menjawab tantangan ekstrem yang tidak bisa ditangani oleh jenis flange lainnya. Meskipun memerlukan biaya awal yang lebih tinggi, ketahanan dan kemudahan inspeksinya menjadikan Weld Neck Flange sebagai investasi paling logis bagi setiap perusahaan yang mengutamakan keselamatan dan efisiensi jangka panjang.
Jika Anda sedang merencanakan instalasi sistem perpipaan baru atau melakukan pembaruan pada fasilitas kimia Anda, pastikan untuk berkonsultasi dengan penyedia material terpercaya guna mendapatkan spesifikasi Weld Neck Flange yang tepat. Jangan biarkan keamanan operasional Anda tergantung pada sambungan yang lemah. Hubungi tim KPS sekarang untuk mendapatkan penawaran material flange berkualitas tinggi sesuai standar ASME/ANSI.
