RF Flange atau FF Flange? Ketahui Perbedaan Keduanya
May 20, 2023
Flange adalah komponen penting dalam industri pipa yang berfungsi untuk menyambungkan dua pipa atau memasangkan pipa dengan peralatan lainnya. Terdapat berbagai jenis permukaan atau face flange yang tersedia di pasaran, namun dua jenis permukaan flange yang paling umum digunakan adalah RF flange (raised face) dan FF flange (flat face). Sebelum memutuskan untuk menggunakan salah satu jenis permukaan flange, penting untuk memahami perbedaan, serta keunggulan RF flange dan FF flange.

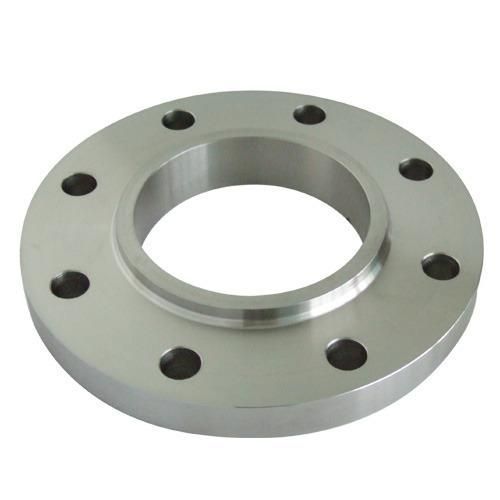

RF Flange
1. Pengertian
RF Flange, atau Raised Face Flange, adalah jenis face flange yang memiliki permukaan yang ditinggikan pada bagian dalam dan luarnya. Bagian dalam permukaan flange ini memiliki tonjolan bundar seukuran pipa yang disambungkan dan bagian luarnya memiliki tonjolan seperti cincin. Ketebalan penonjolan pada kedua permukaan ini dapat disesuaikan dengan kebutuhan aplikasi.
2. Fungsi
Fungsi utamanya adalah untuk menyambungkan pipa, katup, dan komponen lainnya dalam sistem perpipaan. Permukaan yang ditinggikan pada raised face flange membantu mendistribusikan tekanan secara merata dan memastikan sambungan yang kedap udara dan tahan lama.
3. Keunggulan
- Kemudahan Instalasi: Mudah dipasang dan dibongkar sehingga ideal untuk aplikasi di mana diperlukan pembongkaran dan pemasangan yang sering.
- Kekuatan dan Ketahanan: Menawarkan kekuatan dan ketahanan yang tinggi terhadap tekanan dan kebocoran, membuatnya cocok untuk digunakan dalam aplikasi dengan tekanan dan suhu tinggi.
- Fleksibilitas: Tersedia dalam berbagai ukuran, bahan, dan rating tekanan, sehingga dapat diadaptasikan untuk berbagai aplikasi pipa.
- Ketahanan Terhadap Korosi: Dapat dilapisi dengan berbagai bahan tahan korosi, sehingga ideal untuk digunakan dalam aplikasi di lingkungan yang korosif.
4. Aplikasi
Raised face flange banyak digunakan dalam berbagai aplikasi industri berikut ini.
- Industri Petrokimia: Digunakan untuk menyambungkan pipa, katup, dan peralatan lainnya dalam kilang minyak dan gas bumi, pabrik petrokimia, dan fasilitas pengolahan lainnya.
- Industri Energi: Digunakan dalam pembangkit listrik, turbin angin, dan proyek energi lainnya.
- Industri Air dan Limbah: Digunakan dalam sistem pengolahan air dan air limbah, serta sistem irigasi.
- Industri Konstruksi: Digunakan dalam pembangunan gedung, jembatan, dan infrastruktur lainnya.
- Industri Makanan dan Minuman: Digunakan dalam pengolahan dan pengemasan makanan dan minuman.
Baca juga: Mengenal Bentuk RF Flange dan Penggunaannya di Sistem Perpipaan

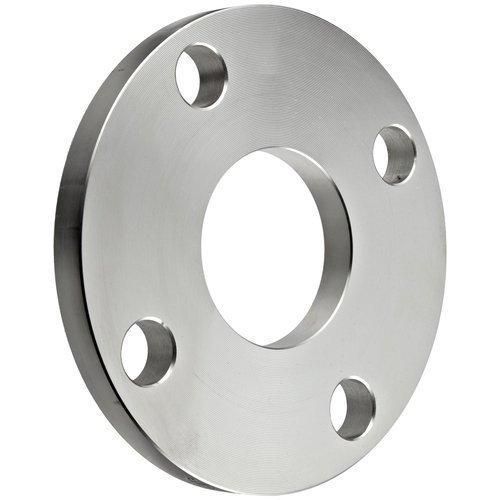

FF Flange
1. Pengertian
FF Flange, atau Flat Face Flange, adalah jenis face flange yang memiliki permukaan datar pada bagian dalam dan luarnya. Tidak seperti RF Flange yang memiliki permukaan yang ditinggikan, FF Flange memiliki permukaan yang rata dan sejajar dengan diameter pipa.
2. Fungsi
Fungsi utama FF Flange adalah untuk menyambungkan pipa, katup, dan komponen lainnya dalam sistem perpipaan. Permukaan datar pada FF Flange membantu mendistribusikan tekanan secara merata dan memastikan sambungan yang kedap udara.
3. Keunggulan
- Ketepatan Posisi: Memastikan pipa yang disambungkan berada dalam posisi yang tepat dan terkunci dengan kuat, sehingga meminimalkan risiko kebocoran.
- Kekuatan Struktural: Menawarkan kekuatan struktural yang tinggi pada pipa dan peralatan yang disambungkan, membuatnya ideal untuk aplikasi di mana diperlukan ketahanan yang tinggi.
- Cocok untuk Pipa Kecil: Ideal untuk digunakan pada pipa dengan diameter kecil dan tekanan yang relatif rendah, karena desainnya yang sederhana dan hemat ruang.
- Kemudahan Instalasi: Umumnya lebih mudah dipasang dan dibongkar dibandingkan jenis flange lainnya, seperti RF Flange.
- Biaya Terjangkau: Umumnya lebih murah dibandingkan jenis flange lainnya, seperti RF Flange.
4. Aplikasi
FF Flange banyak digunakan dalam berbagai aplikasi berikut ini.
- Industri Pengolahan Air dan Limbah: Digunakan dalam sistem pengolahan air dan air limbah, serta sistem irigasi.
- Industri Konstruksi: Digunakan dalam pembangunan gedung, jembatan, dan infrastruktur lainnya.
- Industri Makanan dan Minuman: Digunakan dalam pengolahan dan pengemasan makanan dan minuman.
- Industri Farmasi: Digunakan dalam manufaktur dan distribusi produk farmasi.
- Industri Tekstil: Digunakan dalam pemrosesan dan pembuatan tekstil.

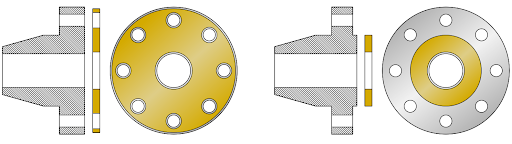

Perbedaan RF Flange dan FF Flange
1. Permukaan Flange
Perbedaan utama antara kedua face flange tersebut terletak pada bentuk permukaan flensa. RF flange memiliki permukaan yang ditinggikan pada bagian dalam dan luar flensa. Permukaan dalam berbentuk lingkaran dengan diameter yang sama dengan pipa, sedangkan permukaan luar berbentuk cincin. Sedangkan, FF flange memiliki permukaan yang datar pada bagian dalam dan luar flensa.
2. Aplikasi
RF flange cocok untuk aplikasi dengan tekanan dan suhu tinggi, seperti industri petrokimia, industri energi, sistem perpipaan uap, dan aplikasi kelautan. Sedangkan, FF flange cocok untuk aplikasi dengan tekanan dan suhu rendah, seperti sistem perpipaan air, sistem irigasi, industri pengolahan makanan dan minuman, industri farmasi, dan industri tekstil
3. Kekuatan dan Ketahanan
RF flange menawarkan kekuatan dan ketahanan yang lebih tinggi terhadap tekanan dan kebocoran dibandingkan FF Flange karena desain permukaannya yang ditinggikan. Sedangkan, FF flange memiliki kekuatan dan ketahanan yang lebih rendah, namun cukup untuk aplikasi dengan tekanan dan suhu rendah.
4. Fleksibilitas
Flange RF tersedia dalam berbagai ukuran, bahan, dan rating tekanan sehingga lebih fleksibel untuk berbagai aplikasi. Sedangkan, flange FF tersedia dalam pilihan yang lebih sedikit sehingga kurang fleksibel dalam hal aplikasi.
5. Instalasi
Instalasi flange RF mungkin memerlukan perawatan yang lebih cermat karena penonjolan pada permukaannya dapat mengalami keausan dan kerusakan. Sedangkan, instalasi flange FF lebih mudah diposisikan dan dipasang pada pipa karena permukaannya yang datar.
6. Biaya
Flange RF umumnya lebih mahal dibandingkan flange FF karena desain yang lebih kompleks dan bahan yang lebih tahan lama. Oleh karena itu, flange FF menjadikan pilihan yang ekonomis untuk aplikasi dengan tekanan dan suhu rendah.
Kesimpulannya, pemilihan jenis face flange tergantung pada kebutuhan aplikasi. Jika pipa yang akan dihubungkan memiliki tekanan dan suhu yang tinggi, RF flange menjadi pilihan yang tepat. Namun, jika pipa yang digunakan memiliki ukuran kecil dan tekanan yang relatif rendah, FF flange menjadi pilihan yang lebih tepat.
Jika setelah melakukan pertimbangan ternyata sistem perpipaan Anda membutuhkan RF flange, artikel ini menyarankan membeli di toko terpercaya, seperti di PT Karya Prima Suplindo . Sebagai stockist konstruksi perpipaan khusus untuk industri migas yang sudah berdiri sejak tahun 1986, PT Karya Prima Suplindo telah dipercayakan banyak perusahaan besar migas dalam memenuhi keperluan komponen perpipaan.
Di stockist ini tersedia dua pilihan face flange, yaitu raised face flange dan ring type joint face dengan pilihan bentuk slip on, blind, weld neck, lap joint, socket welding, serta threaded. Ukurannya dari ½ inci sampai 24 inci dengan pilihan tekanannya dari #150 - #5000. Merek flange yang tersedia ada dari SAN ENG, PF, MAASS, ULMA, dan METALFAR yang 100% keasliannya.
Selain flange, ada juga pipa seamless, gasket, stud bolt, nut, dan fitting dengan berbagai jenis yang bisa dilihat di katalog PT Karya Prima Suplindo. Tak perlu khawatir dengan kualitasnya karena seluruh produk sudah memenuhi standar API, ASTM, dan ASME. Untuk pembelian produk atau memiliki pertanyaan lebih lanjut, silahkan menghubungi salah satu nomor telepon di bawah ini atau juga bisa meng-klik ikon WhatsApp yang ada di pojok kanan bawah berikut.
