Raised Face Flange, Solusi Utama Hadapi Tekanan Tinggi Perpipaan
June 6, 2023
Raised face flange atau RF flange merupakan salah satu komponen penting yang sering kali tersembunyi, namun memainkan peran vital dalam menjaga kelancaran dan keandalan sistem perpipaan. Selain itu, jenis permukaan flange ini juga menjadi pilihan utama pada sistem perpipaan dalam menghadapi tekanan, guncangan, dan getaran tinggi.
Jika Anda penasaran seperti apa raised face flange dan mengapa menjadi solusi utama pada perpipaan maka artikel ini adalah jawabannya. Dalam artikel ini akan menjelaskan informasi seputar raised face flange, sebuah solusi unggulan dalam menghadapi tekanan tinggi dalam sistem perpipaan, mulai dari bentuk, fungsi, hingga perbedaannya dengan permukaan flange lainnya.
Baca juga: Raised Face Flange: Pengertian, Penggunaan, dan Kelebihan
Jika Anda penasaran seperti apa raised face flange dan mengapa menjadi solusi utama pada perpipaan maka artikel ini adalah jawabannya. Dalam artikel ini akan menjelaskan informasi seputar raised face flange, sebuah solusi unggulan dalam menghadapi tekanan tinggi dalam sistem perpipaan, mulai dari bentuk, fungsi, hingga perbedaannya dengan permukaan flange lainnya.
Baca juga: Raised Face Flange: Pengertian, Penggunaan, dan Kelebihan
Bentuk dan Material

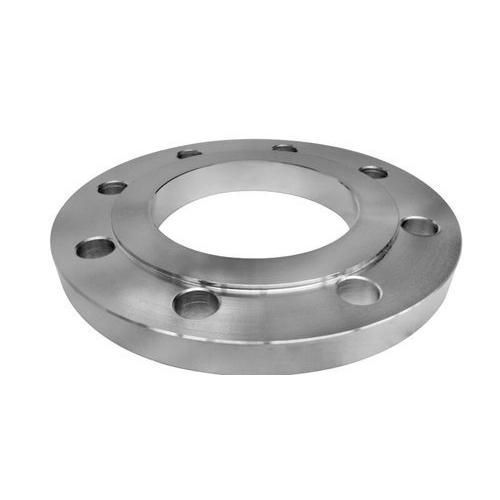

Jika dilihat dari samping, raised face flange memiliki permukaan yang lebih tinggi dan terlihat seperti memiliki bentuk menonjol di tengah dengan garis melingkar kecil. RF flange dapat digunakan dengan berbagai jenis gasket, namun lebih disarankan untuk menggunakan gasket spiral wound agar lebih aman.
Raised face flange terbuat dari berbagai jenis material, seperti baja karbon dan stainless steel. Material yang digunakan tergantung pada kebutuhan dan sifat fluida yang mengalir dalam sistem perpipaan.
Fungsi
Fungsi utama raised face flange adalah menghubungkan dua pipa atau komponen sistem perpipaan lainnya dengan aman dan kokoh. Permukaan datar yang ditinggikan pada jenis face flange ini membantu menahan tekanan tinggi dan mencegah kebocoran fluida. Raised face flange juga memudahkan proses pemasangan, perbaikan, atau penggantian komponen dalam sistem perpipaan.
Keunggulan
Raised face flange memiliki beberapa keunggulan yang membuatnya menjadi pilihan utama untuk menghadapi tekanan tinggi dalam perpipaan, yakni sebagai berikut.
1. Didesain Hadapi Tekanan Tinggi
Keunggulan utama raised face flange terletak pada desainnya yang mampu menghadapi tekanan tinggi. Permukaan datar yang ditinggikan membantu dalam menahan tekanan fluida yang tinggi, mengurangi risiko kebocoran, dan kerusakan sistem. Dalam sistem perpipaan dengan tekanan tinggi, RF flange mampu memberikan keseimbangan yang baik antara kekuatan struktural dan fleksibilitas untuk menjaga keandalan sistem.
2. Mudahkan Proses Pemasangan
Selain itu, raised face flange juga memudahkan proses pemasangan dan pemeliharaan. Desain yang sederhana dan ringkas memungkinkan para teknisi untuk dengan mudah memasang, serta melepas flange saat diperlukan. Hal ini juga meminimalkan waktu henti produksi yang disebabkan oleh perbaikan atau penggantian komponen.
3. Kompatibel dengan Berbagai Jenis Pipa
RF flange juga kompatibel dengan berbagai jenis pipa dan material yang umum digunakan dalam industri perpipaan, seperti stainless steel dan baja karbon. Fleksibilitas ini memungkinkan raised face flange digunakan dalam berbagai aplikasi industri, termasuk di sektor minyak dan gas, petrokimia, pembangkit listrik, dan industri pengolahan makanan.
Perbedaan dengan Jenis Face Flange Lainnya
Selain RF flange, jenis permukaan flange lainnya ada flat face dan ring type joint face. Berbeda dengan raised face flange, flat face flange memiliki permukaan datar yang sama tingginya di seluruh area flange. Flange ini tidak memiliki peningkatan khusus di sekelilingnya. Flat face flange biasanya digunakan dalam aplikasi yang membutuhkan kedap udara atau kebocoran yang sangat minim.
Sedangkan, ring type joint face atau biasa disebut RTJ face, memiliki desain khusus dengan alur cincin atau celah di sekitar lubang flange. RTJ face digunakan dengan seal ring yang terbuat dari material yang tahan tekanan tinggi dan suhu ekstrem. Jenis face flange ini sering digunakan dalam aplikasi di mana ketahanan terhadap tekanan dan suhu tinggi sangat penting, seperti di industri minyak dan gas.
Perbedaan-perbedaan ini penting untuk dipahami saat memilih jenis permukaan flange yang tepat untuk sistem perpipaan Anda. Raised face flange memberikan kekuatan tambahan dan ketahanan terhadap tekanan tinggi, sementara flat face flange cocok untuk aplikasi yang membutuhkan kekedapan udara. Sementara itu, ring type joint face dengan seal ringnya cocok untuk aplikasi dengan tekanan dan suhu ekstrem. Pemilihan jenis permukaan flange yang tepat akan memastikan keamanan dan kinerja optimal sistem perpipaan Anda.
Apabila Anda tertarik menggunakan raised face flange untuk perpipaan, pastikan membeli yang kualitasnya bagus karena sangat berpengaruh pada konstruksi perpipaan. Sebagai rekomendasi, Anda bisa membelinya di pemasok perpipaan terpercaya, PT Karya Prima Suplindo . Pemasok komponen perpipaan terlengkap khusus untuk industri migas ini telah berdiri puluhan tahun dan dipercaya oleh banyak perusahaan besar migas di Indonesia, seperti Pertamina dan Chevron.
PT Karya Prima Suplindo menjual berbagai bentuk flange dengan dua pilihan permukaan, yaitu raised face flange dan ring type joint face flange. Ukuran flange yang tersedia dari ½ inci - 24 inci dengan pilihan tekanannya dari #150 - #5000. Agar bisa memenuhi kebutuhan perpipaan Anda, flange dijual dengan material carbon steel dan stainless steel yang bisa dipilih sesuai material pipa yang digunakan. Soal kualitasnya, pemasok ini menjual flange dari berbagai merek ternama, yaitu ada PF, METALFAR, ULMA, SAN ENG, dan MAASS yang keasliannya 100%, serta sudah memenuhi standar global perpipaan API, ASME, dan ASTM.
Apabila membutuhkan komponen perpipaan lain selain flange, PT Karya Prima Suplindo juga menghadirkan berbagai pilihan pipa seamless, gasket, stud bolt, nut, dan fittings yang bisa Anda lihat detail produknya di katalognya . Untuk melakukan pemesanan atau ingin berkonsultasi terlebih dahulu terkait pemilihan produk, silahkan konsultasikan dengan tim profesional dari PT Karya Prima Suplindo dengan cara klik ikon WhatsApp di pojok kanan bawah atau juga bisa menghubungi salah satu nomor telepon yang tertera di bawah.
