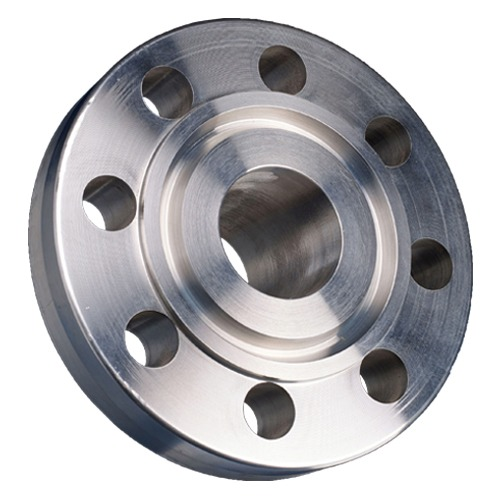

Mengenal RTJ Flange untuk Aplikasi Industri Tekanan Tinggi
April 29, 2023
RTJ (Ring Type Joint) Flange merupakan salah satu jenis face flange yang digunakan dalam industri minyak dan gas, serta aplikasi yang memerlukan tekanan tinggi dan suhu ekstrem. Jenis face flange ini memiliki karakteristik cincin yang dapat menghindari kebocoran. Namun, karakteristik dan keunggulan ring type joint flange tidak terbatas pada cincin pengunci saja. Banyak faktor lain yang membuat
RTJ flange
menjadi pilihan yang tepat untuk aplikasi teknis yang mengharuskan sistem dapat menahan tekanan dan suhu tinggi. Dalam artikel ini akan diungkap lebih dalam mengenai RTJ flange, dari karakteristik, fungsi, kelebihan, kelemahan, hingga aplikasi dalam industri teknis yang memerlukan stabilitas dan keamanan yang tinggi.
Baca juga: Mau Beli Flange RTJ? Baca Informasi Berikut Ini Terlebih Dulu
Baca juga: Mau Beli Flange RTJ? Baca Informasi Berikut Ini Terlebih Dulu
Karakteristik RTJ Flange
RTJ flange dirancang dengan beberapa karakteristik khusus, yakni sebagai berikut.
1. Bentuk dan Material
RTJ flange memiliki bentuk lingkaran yang presisi, dirancang untuk memastikan penyegelan yang optimal. Material yang digunakan, seperti baja karbon (misalnya, ASTM A105) atau baja paduan, dipilih karena kekuatannya yang tinggi dan ketahanannya terhadap korosi. Pemilihan material ini sangat penting, terutama dalam aplikasi yang melibatkan tekanan dan suhu ekstrem. RTJ Flange ini biasanya digunakan untuk aplikasi yang lebih berat, khususnya pada sistem dengan tekanan tinggi atau suhu tinggi diatas 750°C.
2. Ukuran dan Standar
Ukuran RTJ flange bervariasi secara signifikan, mulai dari beberapa inci hingga ukuran yang sangat besar, untuk mengakomodasi berbagai ukuran pipa dan kebutuhan aplikasi. Ukuran dan dimensi RTJ flange biasanya mengikuti standar industri seperti ASME/ANSI, yang memastikan kompatibilitas dan interoperabilitas. RTJ Flange bisa didapatkan dalam berbagai macam ukuran, dan juga tekanan. Beberapa standar tekanan dari RTJ Flange adalah #600, #900, #1500, #2500, #3000, #5000, #10000, #15000.
3. Sambungan dan Penyegelan
Karakteristik utama RTJ flange adalah alur cincin (ring groove) pada permukaannya, yang dirancang untuk menerima ring gasket. Ketika flange dikencangkan, ring gasket akan terkompresi, menciptakan segel logam-ke-logam yang sangat efektif. Jenis sambungan ini sangat ideal untuk aplikasi tekanan tinggi dan suhu ekstrem, di mana segel yang andal sangat penting. Gasket tidak akan hancur akibat gerakan atau getaran yang mungkin saja terjadi. Selain itu, dengan penggunaan RTJ juga bisa mengurangi tegangan pada penghubung sehingga membuat penggunaannya menjadi semakin aman dan bisa dimanfaatkan secara optimal.
Fungsi RTJ Flange
1. Menahan Tekanan dan Suhu Tinggi
RTJ Flange dirancang khusus untuk aplikasi yang melibatkan tekanan dan suhu ekstrem. Ini membuatnya ideal untuk industri seperti minyak dan gas, petrokimia, dan pembangkit listrik. Kemampuannya untuk menahan kondisi ekstrem ini sangat penting untuk menjaga integritas dan keamanan sistem perpipaan.
2. Menciptakan Segel yang Kuat
Desain RTJ Flange, dengan alur untuk gasket cincin logam, menciptakan segel yang sangat kuat dan andal. Gasket cincin logam ini mengalami deformasi elastis saat dikompresi, mengisi ketidaksempurnaan pada permukaan flange dan menghasilkan segel yang rapat.
Kelebihan RTJ Flange
- Ketahanan Terhadap Tekanan dan Suhu Tinggi: RTJ flange dirancang khusus untuk aplikasi dengan tekanan dan suhu ekstrem. Desainnya yang unik, dengan penggunaan ring gasket yang terkompresi, menciptakan segel yang sangat kuat dan andal. Hal ini menjadikannya pilihan ideal untuk industri minyak dan gas, petrokimia, dan pembangkit listrik, di mana kondisi operasional seringkali sangat keras.
- Kekuatan dan Ketahanan yang Baik: Material yang digunakan untuk RTJ flange biasanya berkualitas tinggi, seperti baja paduan atau stainless steel, yang memberikan kekuatan dan ketahanan yang luar biasa terhadap korosi dan abrasi. Desainnya yang kokoh juga membuatnya tahan terhadap getaran dan beban kejut, yang sering terjadi dalam aplikasi industri berat.
- Toleransi yang Ketat: RTJ flange mampu mempertahankan segel yang ketat bahkan dalam kondisi yang berubah-ubah, seperti fluktuasi suhu dan tekanan. Kemampuan ini sangat penting dalam aplikasi yang membutuhkan integritas segel yang tinggi, seperti sistem pipa yang mengangkut cairan atau gas berbahaya.
- Dapat Diandalkan: Penggunaan Gasket Ring Joint, membuat flange ini sangat dapat di andalkan dalam kondisi perubahan beban frekuensi.
Kelemahan RTJ Flange
- Biaya Produksi yang Relatif Tinggi: Proses pembuatan RTJ flange lebih kompleks daripada jenis flange lainnya, yang menyebabkan biaya produksi yang lebih tinggi. Material berkualitas tinggi dan pengerjaan yang presisi juga berkontribusi pada biaya yang lebih tinggi. Membutuhkan Keterampilan dan
- Pengalaman Khusus dalam Instalasi: Instalasi RTJ flange membutuhkan keahlian khusus untuk memastikan segel yang tepat dan andal. Proses pemasangan yang salah dapat menyebabkan kebocoran atau kegagalan sistem. Membutuhkan waktu yang lebih banyak.
- Biaya yang lebih banyak: Karena memerlukan keahlian khusus, maka secara tidak langsung biaya untuk pemasangan flange jenis ini, akan menjadi lebih tinggi.
Aplikasi RTJ Flange
RTJ flange banyak digunakan dalam industri minyak dan gas, petrokimia, pembangkit listrik, dan industri pengolahan kimia. Aplikasi utamanya adalah pada sistem pipa yang membutuhkan toleransi tinggi terhadap tekanan dan suhu yang tinggi.
Kelebihan dalam mengatasi kondisi yang sulit membuat jenis face flange ini sering digunakan pada sistem pipa di bawah laut. Sistem pipa di bawah laut tentunya akan berada dalam kondisi lingkungan yang sangat sulit dengan tekanan dan suhu yang tinggi. Oleh karena itu, ring type joint flange menjadi pilihan ideal untuk aplikasi seperti ini.
Dalam pemilihan flange untuk sistem pipa, perlu dipertimbangkan berbagai faktor seperti tekanan, suhu, dan lingkungan operasional. RTJ Flange bisa menjadi pilihan yang tepat untuk aplikasi yang membutuhkan toleransi tinggi terhadap tekanan dan suhu yang tinggi.
Baca juga: Flange Raised Face atau Ring Type Joint Face, Pilih Mana?
Selain memerhatikan pemilihan komponen yang tepat untuk industri, memilih produk yang berkualitas tinggi juga bisa memengaruhi sistem perpipaan lebih tahan lama. Apabila industri Anda membutuhkan ring type joint flange dengan kualitas yang bagus, artikel ini merekomendasikan membelinya di penyedia PT Karya Prima Suplindo . Perlu diketahui, penyedia komponen perpipaan terlengkap khusus untuk industri migas satu ini berdiri sejak tahun 1986 dan berpengalaman dalam memenuhi stok kebutuhan perusahaan migas di Indonesia.
Di PT Karya Prima Suplindo tersedia ring type joint flange dengan pilihan rating #600, #900, #1500, API 6A #3000, serta #5000. Ukuran yang dijual dari ½ inci sampai 24 inci dan untuk ukuran yang lebih besar tersedia spesifikasi B16.47 seri A dan B yang bisa dipesan sesuai request. Untuk tipenya, ada blind flange, slip on flange, weld neck flange, lap joint flange, threaded flange, dan socket welding flange. Selain ring type joint face flange, juga tersedia raised face dengan variasi ukuran dan tipe yang sama. Brand flange yang dijual tersedia dari PF, ULMA, METALFAR, MAASS, dan SAN ENG.
Untuk kebutuhan komponen perpipaan lainnya, tersedia gasket, stud bolt, nut, fitting, dan pipa seamless yang bisa Anda cek di katalog PT Karya Prima Suplindo. Jika memiliki pertanyaan lebih lanjut atau ingin order, silakan chat salah satu nomor telepon yang ada di bawah ini dan klik ikon WhatsApp di pojok kanan bawah berikut.
