Mengenal Ragam Penyambung Pipa Besi dan Kegunaannya
March 16, 2024
Pipa besi merupakan material penting dalam berbagai konstruksi, baik untuk mengalirkan air, gas, maupun bahan lainnya. Dalam membangun sistem perpipaan, penyambung pipa besi memainkan peran penting untuk menghubungkan antar pipa dengan kuat dan kedap air. Namun, memilih jenis penyambung pipa besi yang tepat dapat membingungkan bagi banyak orang. Pada artikel ini akan membahas ragam penyambung pipa besi beserta kegunaannya sehingga Anda dapat memilih jenis yang tepat untuk proyek.

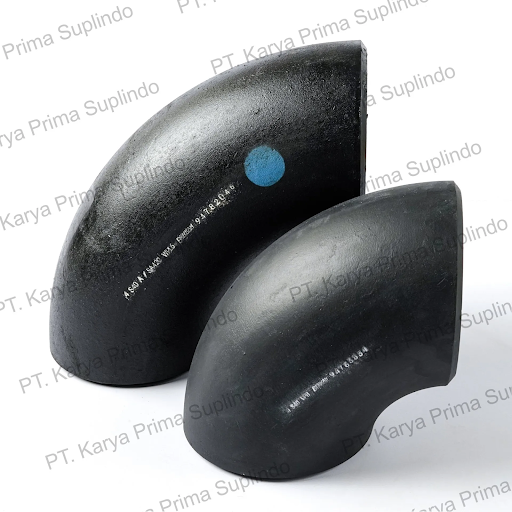

Elbow
Elbow adalah jenis penyambung pipa besi yang memiliki bentuk seperti siku atau huruf L. Elbow bisa digunakan untuk menghubungkan pipa yang saling tegak lurus satu sama lain sehingga aliran fluida dapat dibelokkan ke sudut tertentu. Selain itu, berguna juga dalam mengubah arah aliran fluida untuk menghindari rintangan atau mengikuti alur tertentu yang dibutuhkan dan membuat sistem perpipaan menjadi lebih fleksibel sesuai dengan kebutuhan. Elbow tersedia dalam berbagai jenis dan ukuran yang tergantung pada kebutuhan penggunanya. Beberapa sudut elbow yang umum digunakan di antaranya 45 derajat, 90 derajat, dan 180 derajat.
Baca juga: Panduan Memilih Fitting Elbow yang Tepat untuk Sistem Piping Anda

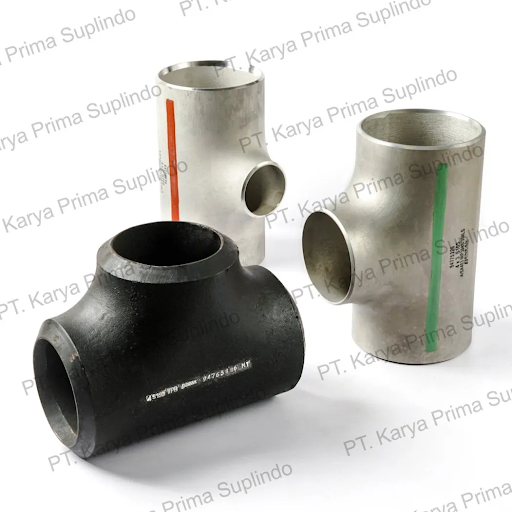

Tee
Tee adalah penyambung pipa besi yang memiliki bentuk seperti huruf "T" yang berfungsi untuk membagi aliran fluida menjadi dua cabang yang berbeda. Ada dua jenis fitting tee, yakni equal tee dan reducer tee. Equal tee memiliki kedua cabang dengan ukuran yang sama dengan pipa utama. Fungsinya untuk membagi aliran fluida secara merata ke kedua cabang. Sedangkan, salah satu cabang reducer tee memiliki ukuran yang berbeda dengan pipa utama dan cabang lainnya. Fungsi reducer tee untuk menghubungkan pipa dengan ukuran yang berbeda atau mengurangi aliran fluida ke salah satu cabang.
Baca juga: Mengapa Reducer Tee adalah Pilihan Tepat untuk Menghubungkan Pipa?

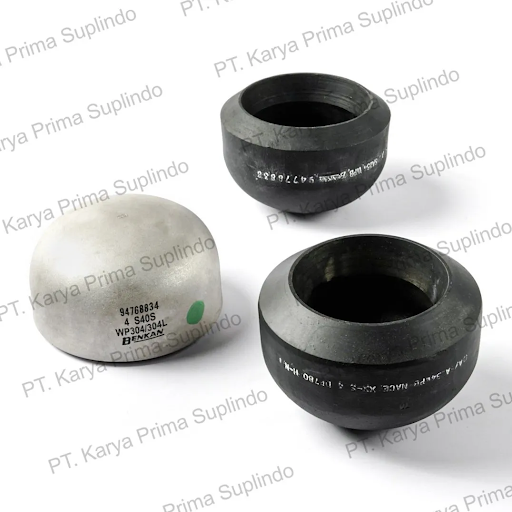

End Cap
End cap digunakan untuk menutup salah satu ujung pipa, baik secara permanen maupun sementara. Artinya, penyambung pipa besi ini berfungsi untuk menghentikan aliran fluida pada ujung tersebut. Selain itu, end cap memiliki kegunaan lainnya adalah melindungi pipa dari masuknya kotoran dan debu.
Baca juga: Daftar Update Harga Fitting End Cap Sch 40 dan Panduan Membelinya

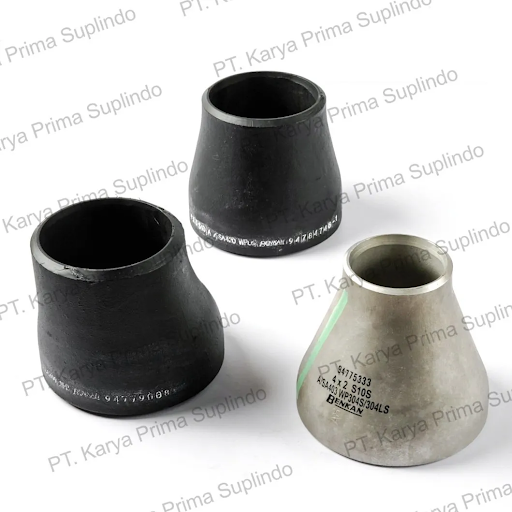

Reducer
Reducer, sesuai namanya, adalah penyambung pipa besi yang berfungsi untuk "mereducer" atau mengurangi diameter pipa. Dengan kata lain, penyambung ini digunakan untuk menghubungkan dua pipa dengan ukuran diameter yang berbeda. Kegunaan lain dari reducer adalah mengontrol aliran fluida dan mengurangi tekanan fluida dalam sistem perpipaan.
Reducer tersedia dalam dua jenis, yakni reducer concentric dan eccentric. Reducer concentric memiliki bentuk seperti kerucut dengan diameter yang semakin kecil pada salah satu ujungnya, yang mana kedua sisinya memiliki bentuk yang sejajar satu sama lain. Sedangkan, reducer eccentric berbentuk seperti potongan kerucut dengan diameter yang lebih kecil pada salah satu ujungnya. Namun, tidak seperti concentric, bagian tengah reducer eccentric sedikit offset atau tidak sejajar sehingga sisi yang lebih kecil agak bergeser ke samping dibanding sisi yang lebih besar.
Baca juga: Fitting Reducer adalah Solusi Efektif Menghubungkan Pipa Berbeda Ukuran

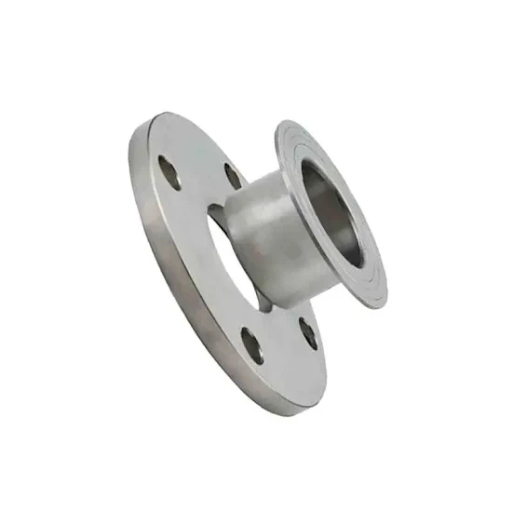

Lap Joint Stub End
Lap joint stub end adalah penyambung pipa besi yang terdiri dari dua bagian, yakni stub end dan flange slip on. Stub end adalah potongan pipa pendek yang disambungkan dengan cara dilas pada ujung pipa yang lebih besar. Sementara, flange slip on memiliki lubang baut dan didesain untuk dipasang pada ujung pipa. Sambungan antara stub end dan flange slip on disebut lap joint dan sambungan ini tidak kaku sehingga memungkinkan sedikit pergerakan.
Fungsi dari lap joint stub end adalah untuk menghubungkan pipa dengan flange dan memasang katup pada sistem perpipaan. Selain itu, juga membuat sambungan yang bisa dilepas dan mengubah aliran fluida dengan memasang elbow atau tee pada flange.
Baca juga: Kenali Lap Joint Stub End, dari Aplikasi hingga Tipenya

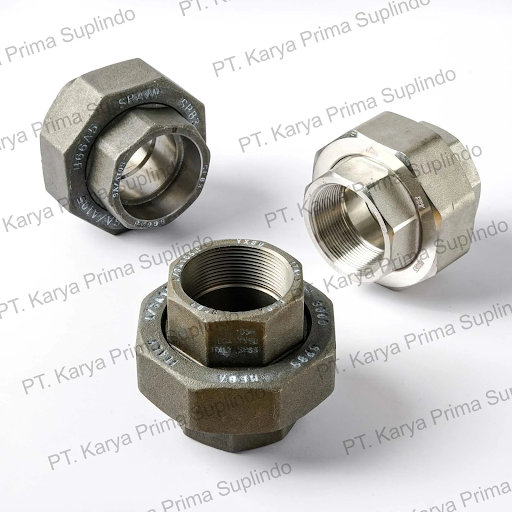

Union
Union adalah penyambung pipa yang dapat dilepas dan dipasang kembali, yang berfungsi untuk menghubungkan dua pipa dengan ukuran yang sama. Berbeda dengan penyambung lainnya yang biasanya bersifat permanen seperti las atau press, union memiliki mekanisme khusus yang memungkinkan pembongkaran dan pemasangan kembali dengan mudah. Hal ini membuatnya sangat berguna untuk beberapa aplikasi tertentu.
Union terdiri dari tiga bagian utama, yakni dua ujung yang masing-masingnya memiliki bentuk seperti female thread (ulir betina) untuk dihubungkan dengan pipa dan bagian tengah yang berfungsi sebagai penghubung yang dapat diputar atau dilepas untuk memungkinkan pemasangan atau pembongkaran pipa.
Kegunaan penyambung pipa besi ini, yakni memudahkan pekerjaan instalasi dan perawatan karena dapat dilepas dan dipasang kembali. Selain itu, memudahkan mengganti komponen jika terjadi kerusakan, menghubungkan pipa dengan bahan berbeda, dan menyerap getaran untuk melindungi komponen lain dari kerusakan akibat getaran.
Baca juga: Jangan Asal Beli! Sesuaikan 3 Kriteria Union 3000 Berikut Sebelum Membelinya

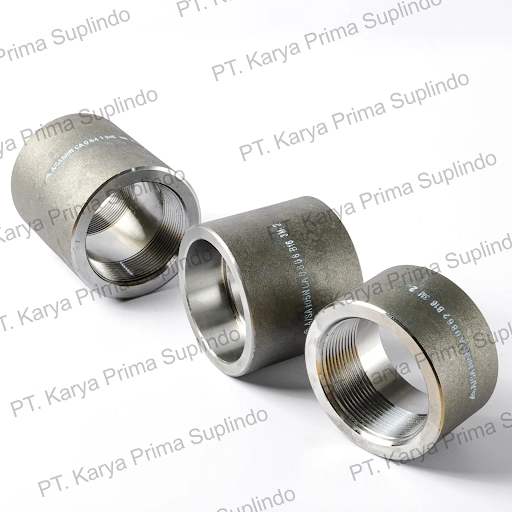

Coupling
Coupling umumnya berbentuk silinder dengan lubang di bagian tengah untuk mengalirkan fluida. Kedua ujungnya memiliki ulir internal (female thread) atau ulir eksternal (male thread) untuk dihubungkan dengan pipa. Kegunaan coupling adalah menghubungkan dua pipa dengan ukuran diameter yang sama dan yang berbeda, memperpanjang pipa, serta membuat sambungan yang bisa dilepas.
Jenis coupling yang umum digunakan, yakni ada full coupling, half coupling, dan reducer coupling. Full coupling digunakan untuk menghubungkan dua pipa dengan ukuran diameter yang sama, yang kedua ujungnya memiliki ulir internal. Half coupling digunakan untuk menghubungkan pipa dengan komponen lain, seperti katup atau instrumen, yang memiliki satu ujung dengan ulir internal dan ujung lainnya rata. Sedangkan, reducer coupling digunakan untuk menghubungkan dua pipa dengan ukuran diameter yang berbeda, yang memiliki ukuran yang berbeda pada kedua ujungnya.
Baca juga: Mengenal Macam Macam Coupling dan Karakteristiknya

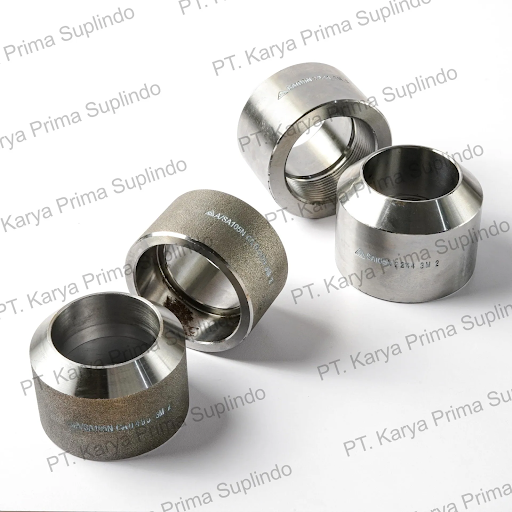

Boss
Boss memiliki ulir eksternal (male thread) di bagian luarnya dan biasanya digunakan untuk menghubungkan pipa dengan peralatan lain seperti katup, instrumen, atau komponen lainnya pada sistem perpipaan. Bentuk penyambung pipa besi ini umumnya silinder dengan ulir eksternal di bagian luar dan lubang berulir (threaded hole) di bagian tengah. Lubang berulir ini bisa memiliki ulir internal (female thread) atau ulir eksternal (male thread) tergantung pada fungsinya. Kegunaan boss adalah menghubungkan pipa dengan peralatan menggunakan drat atau sealant, mengubah arah aliran fluida, dan memperkuat titik sambungan antara pipa dengan peralatan, terutama pada pipa berukuran kecil.
Olet
Olet adalah penyambung pipa besi yang digunakan untuk menghubungkan pipa dengan cara diulir atau dilas. Olet tersedia dalam berbagai bentuk dan ukuran untuk memenuhi berbagai kebutuhan perpipaan. Ada tiga jenis olet pada umumnya, yaitu threadolet, socklet, dan weldolet. Threadolet menggunakan drat untuk menghubungkan pipa, sockolet mirip dengan threadolet tapi memiliki soket internal untuk menampung pipa, sementara weldolet adalah jenis yang penyambungan pada pipanya perlu dilas agar menciptakan sambungan permanen.
Baca juga: Cek Beberapa Hal Ini Sebelum Pilih Penyambung Pipa Besi
Itulah berbagai penyambung pipa besi yang digunakan di industri beserta dengan kegunaannya. Apabila Anda ingin membeli salah satu penyambung pipa di atas dengan kualitas terbaik, disarankan membeli di PT Karya Prima Suplindo . Perlu diketahui sebelumnya, PT Karya Prima Suplindo merupakan pemasok komponen perpipaan ternama yang berfokus pada industri migas. Sejak tahun 1986, pemasok ini telah dipercaya oleh banyak perusahaan besar migas dalam memenuhi kelengkapan perpipaan.
Pemasok ini tak hanya menjual penyambung pipa di atas, tetapi bentuk-bentuk lainnya, seperti plug, nipple, dan lainnya. Setiap jenis penyambung dibagi menjadi dua tipe, yakni butt weld fitting dan forged fitting , dengan pilihan materialnya ada stainless steel dan carbon steel. Butt-weld fitting tersedia dalam ukuran ½ inci - 24 inci, dengan pilihan brand BENKAN (agen resmi), Sungkwang Bend, dan TK Corporation. Sementara, forged fitting tersedia ukuran dari ½ inci - 16 inci, dengan pilihan brand dari BOTH WELL (agen resmi), MEGA, Delcorte, ULMA, dan Viar.
Selain penyambung pipa, pemasok ini juga menjual stud bolt, nut, flange, gasket, dan pipa seamless dengan berbagai ukuran, yang bisa dilihat selengkapnya di katalognya . Jika ingin memesan atau bertanya terlebih dahulu, Anda bisa mengklik ikon Wh atsApp yang tertera di pojok kanan bawah atau chat salah satu nomor telepon yang tercantum di bawah ini.

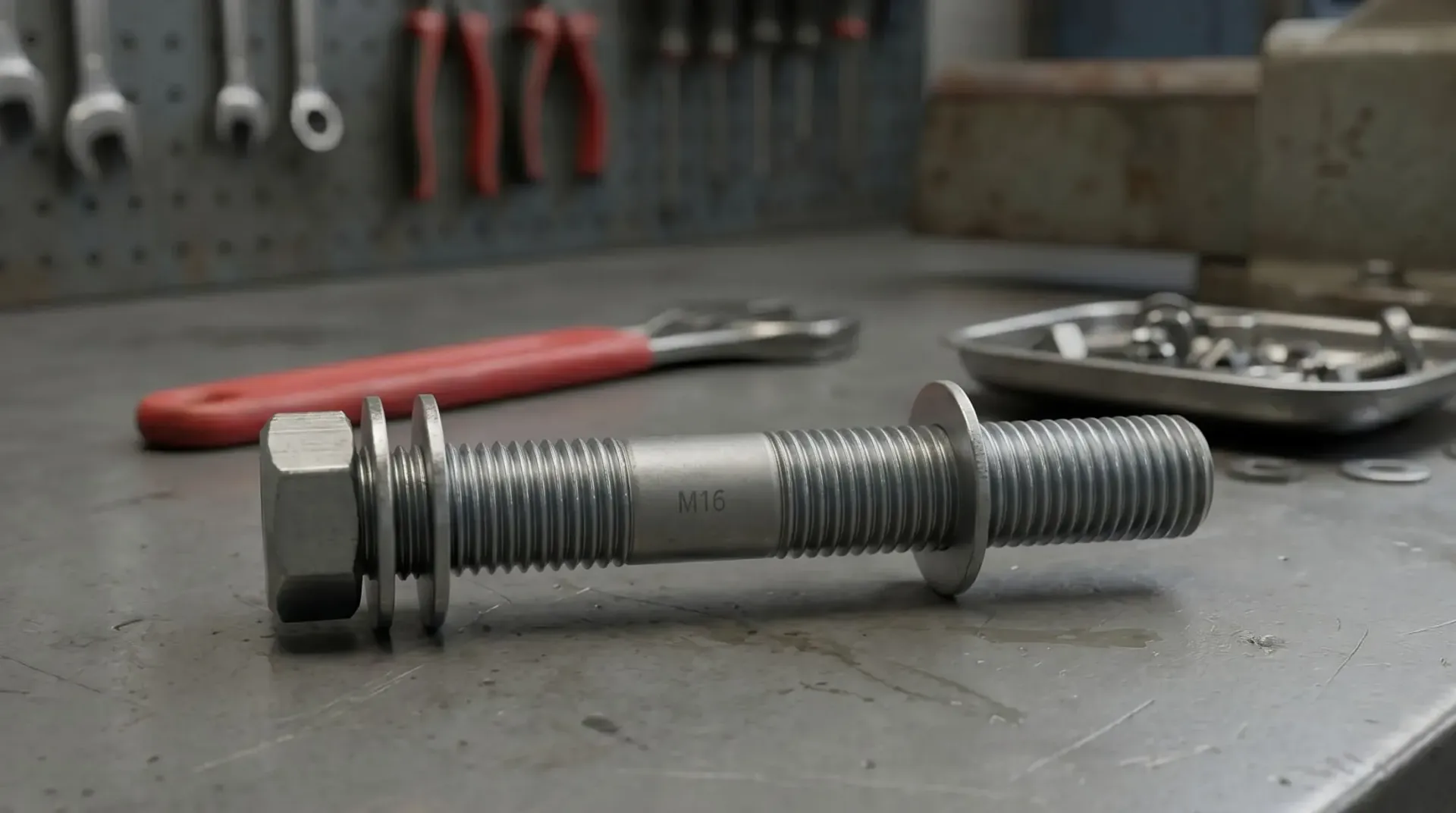

Dalam proyek industri, memilih stud bolt M16 sering dianggap hal sederhana. Padahal di lapangan, kualitas baut seperti ini bisa sangat menentukan keamanan sambungan flange, kekuatan instalasi, sampai kelancaran operasional jangka panjang.

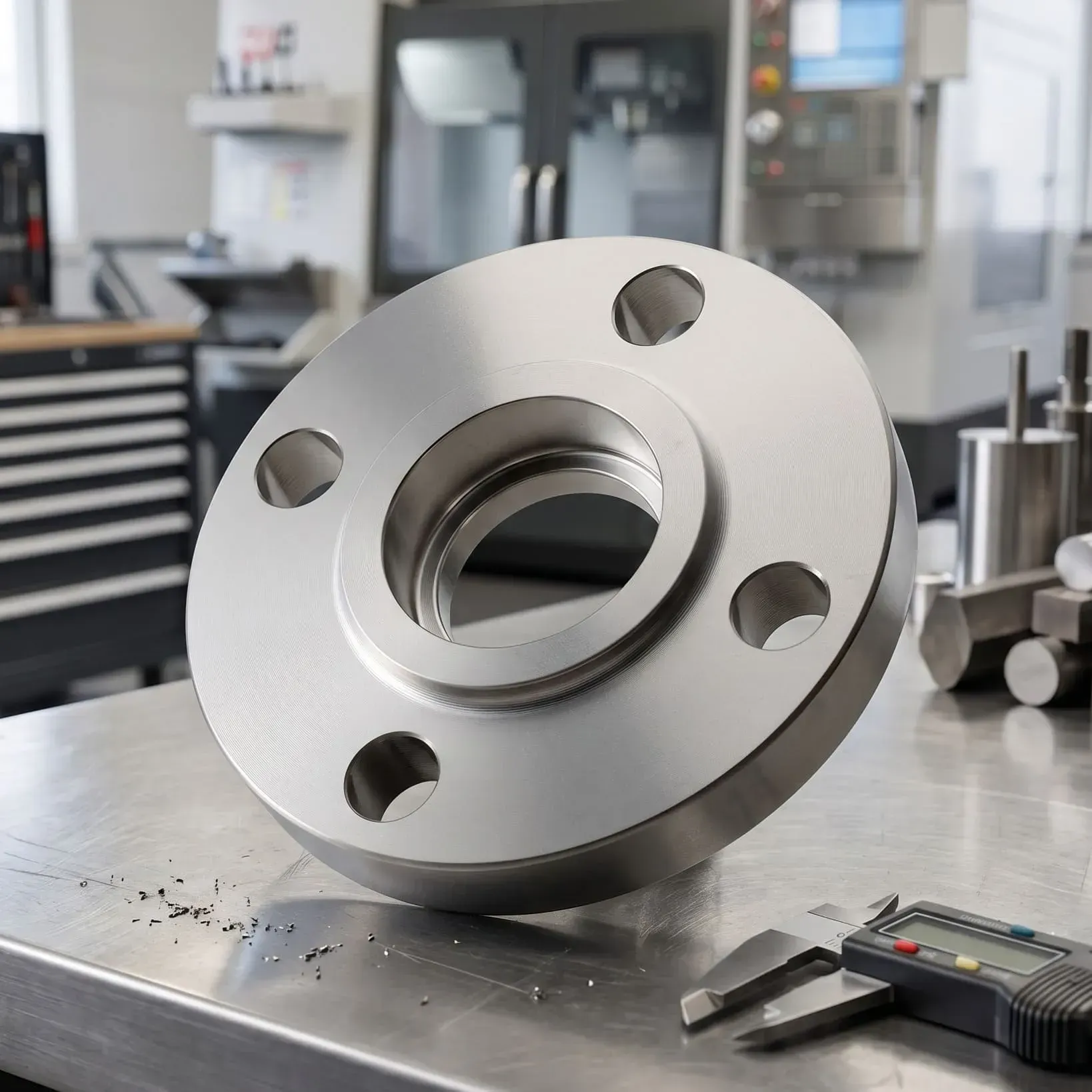

Dalam sistem perpipaan industri, flange socket weld termasuk komponen yang cukup sering digunakan, terutama untuk jalur pipa berdiameter kecil dengan tekanan tinggi.

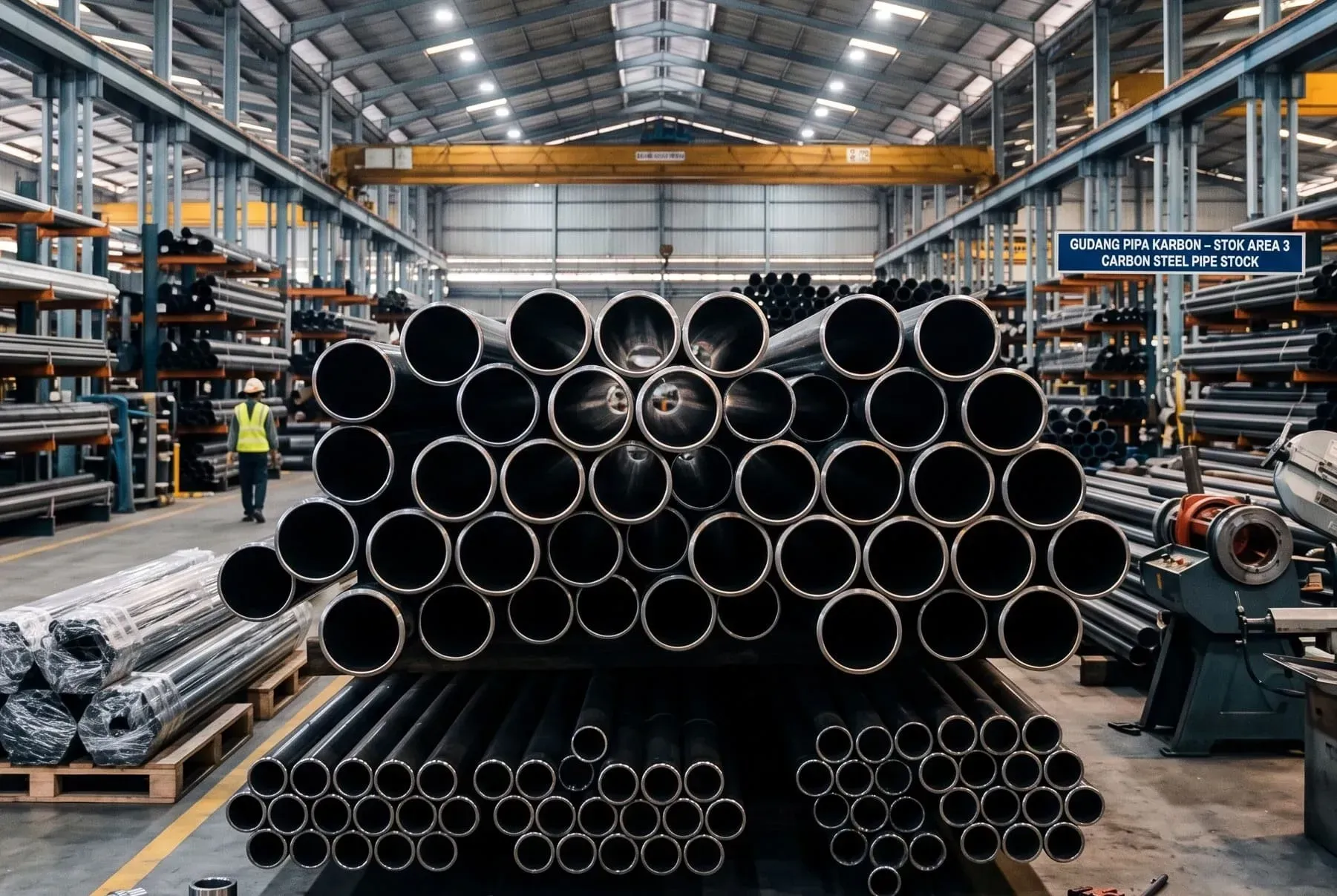

Kalau pernah mencari pipa carbon steel untuk kebutuhan proyek, pasti ada satu hal yang cukup membingungkan di awal: kenapa harga tiap supplier bisa beda cukup jauh?
