Mengenal Pipe Nipple dalam Instalasi Pipa Industri
Dalam dunia perpipaan industri, setiap komponen memiliki peran penting dalam menjaga sistem tetap aman, efisien, dan tahan lama. Salah satu komponen kecil namun krusial adalah pipe nipple. Meski ukurannya relatif pendek, fitting ini banyak digunakan dalam berbagai instalasi, mulai dari industri minyak dan gas hingga manufaktur dan utilitas gedung.
Artikel ini akan membahas secara lengkap tentang pengertian pipe nipple, fungsi, jenis, material, hingga tips pemilihannya dalam sistem perpipaan industri.
Baca Juga: Apa Itu Pipa Schedule? Pengertian, Fungsi, dan Perbedaannya
Apa Itu Pipe Nipple?
Pipe nipple adalah potongan pipa pendek yang biasanya memiliki ulir (thread) di kedua ujungnya atau di seluruh bagian luar pipa. Komponen ini digunakan untuk menghubungkan dua fitting atau peralatan dalam sistem perpipaan.
Secara umum, pipe nipple diproduksi mengikuti standar seperti:
- American Society of Mechanical Engineers (ASME)
- American Society for Testing and Materials (ASTM)
- American National Standards Institute (ANSI)
Standar ini memastikan dimensi, ketebalan, dan kualitas material sesuai dengan kebutuhan tekanan dan temperatur kerja di industri.
Fungsi Pipe Nipple dalam Sistem Perpipaan
Berikut beberapa fungsi utama pipe nipple dalam instalasi pipa industri:
1. Menghubungkan Dua Fitting
Pipe nipple digunakan untuk menyambungkan dua komponen berulir seperti valve, elbow, tee, atau coupling.
2. Menyesuaikan Panjang Pipa
Dalam beberapa kondisi, jarak antar komponen tidak sesuai dengan panjang pipa standar. Pipe nipple menjadi solusi praktis untuk menyesuaikan panjang tersebut.
3. Ekstensi Koneksi Peralatan
Sering digunakan untuk menghubungkan pressure gauge, instrumentasi, atau peralatan monitoring lainnya.
4. Perbaikan atau Modifikasi Sistem
Pipe nipple memudahkan proses maintenance dan modifikasi sistem tanpa perlu mengganti seluruh jalur pipa.
Jenis-Jenis Pipe Nipple
Dalam praktik industri, terdapat beberapa jenis pipe nipple yang umum digunakan:
1. Close Nipple
Memiliki ulir penuh dari satu ujung ke ujung lainnya. Hampir tidak memiliki bagian polos di tengah.

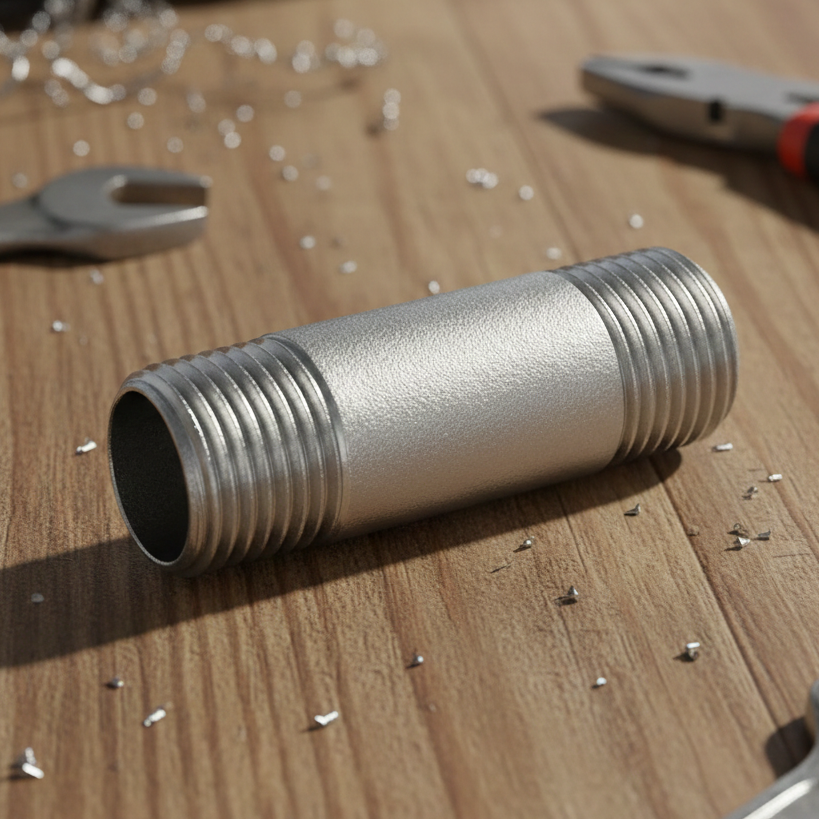

2. Barrel Nipple
Memiliki ulir di kedua ujung dengan bagian tengah tanpa ulir (plain section).
Material Pipe Nipple
Pemilihan material sangat bergantung pada fluida, tekanan, dan temperatur operasional. Beberapa material yang umum digunakan antara lain:
- Carbon Steel (CS)
- Stainless Steel (SS 304 / SS 316)
- Alloy Steel
- Galvanized Steel
- PVC atau material thermoplastic (untuk tekanan rendah)
Untuk aplikasi tekanan tinggi dan temperatur ekstrem, biasanya digunakan carbon steel atau alloy steel dengan standar ASTM tertentu.
Ukuran dan Standar Dimensi
Pipe nipple tersedia dalam berbagai ukuran diameter (biasanya mulai dari 1/8 inci hingga 4 inci atau lebih) dengan panjang yang bervariasi sesuai kebutuhan.
Spesifikasi ketebalan pipa biasanya mengikuti sistem schedule seperti:
- Schedule 40
- Schedule 80
- Schedule 160
Semakin tinggi angka schedule, semakin tebal dinding pipa dan semakin besar kemampuan menahan tekanan.
Keunggulan Menggunakan Pipe Nipple
Beberapa kelebihan pipe nipple dalam sistem perpipaan industri:
- Instalasi cepat dan praktis
- Mudah diganti saat maintenance
- Fleksibel untuk berbagai konfigurasi sistem
- Tersedia dalam banyak ukuran dan material
- Biaya relatif ekonomis dibanding fabrikasi custom
Tips Memilih Pipe Nipple yang Tepat
Agar sistem perpipaan tetap aman dan optimal, perhatikan hal berikut:
1. Sesuaikan dengan Tekanan Kerja
Pastikan schedule dan material sesuai dengan tekanan sistem.
2. Perhatikan Jenis Ulir
Gunakan tipe ulir yang sesuai (NPT, BSPT, atau lainnya) agar tidak terjadi kebocoran.
3. Cocokkan Material dengan Fluida
Hindari korosi atau reaksi kimia dengan memilih material yang kompatibel.
4. Pastikan Sertifikasi dan Standar
Gunakan produk yang memenuhi standar internasional seperti ASME, ASTM, dan ANSI.
Pipe nipple adalah komponen kecil namun penting dalam instalasi pipa industri. Fungsinya sebagai penghubung antar fitting, penyesuai panjang, hingga ekstensi peralatan menjadikannya bagian penting dalam berbagai sistem perpipaan.
Dengan memilih jenis, material, dan spesifikasi yang tepat, pipe nipple dapat membantu menjaga sistem tetap aman, efisien, dan tahan lama. Oleh karena itu, pemahaman mengenai karakteristik dan aplikasinya sangat penting bagi engineer, teknisi, maupun kontraktor di bidang industri.
