Ketahui Berbagai Macam Reducer Pipa Beserta Fungsinya
July 30, 2022
Sesuai namanya, reducer pipa merupakan komponen penyambung pipa yang kegunaannya mengurangi aliran. Biasanya, reducer pipa digunakan untuk menyambungkan dua pipa yang ukurannya berbeda, seperti besar ke kecil atau kecil ke besar. Meski sudah mengetahui fungsi utama dari reducer pipa, namun Anda pun perlu tahu jenis-jenisnya agar bisa disesuaikan dengan kebutuhan. Untuk mengetahui apa saja jenis reducer, simak artikel ini selengkapnya.
Jenis Reducer Pipa

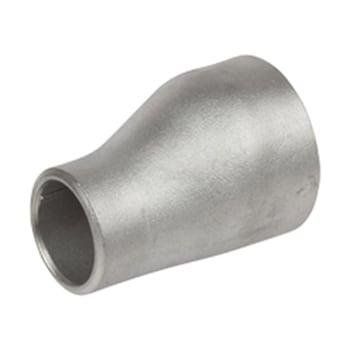

1. Reducer Eccentric
Reducer eccentric adalah salah satu jenis penyambung pipa yang digunakan untuk menyambungkan dua pipa dengan diameter berbeda. Reducer eccentric merupakan jenis reducer pipa yang memiliki bentuk yang tidak simetris.
Ciri khas reducer eccentric memiliki offset di bagian tengahnya. Ini artinya titik pusat diameter lubang di bagian besar dan kecil tidak sejajar. Jenis reducer pipa ini biasanya memiliki satu sisi yang rata. Sisi rata ini bisa berada di bagian atas (top flat) atau di bagian bawah (bottom flat).
Reducer eccentric juga digunakan untuk memastikan aliran cairan optimal di dalam pipa. Sisi rata pada eccentric reducer membantu mencegah udara atau gas terjebak di dalam fitting, sehingga aliran menjadi lebih lancar dan risiko penyumbatan berkurang. Selain itu, juga sering digunakan pada bagian pipa yang dekat dengan pompa. Hal ini karena bentuknya yang asimetris dapat membantu mencegah kavitasi, yaitu terbentuknya gelembung udara atau gas yang dapat merusak pompa. Reducer eccentric biasanya diaplikasikan pada sistem pembuangan limbah, industri kimia, serta pipa yang membawa campuran udara dan cairan.
Baca juga: Eccentric Reducer: Bentuk, Fungsi, dan Cara Pemilihannya

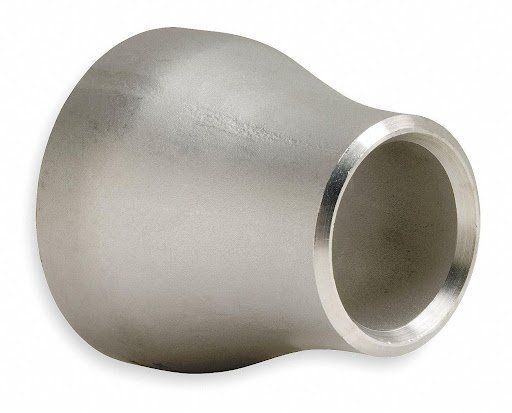

2. Reducer Concentric
Sekilas mirip dengan reducer eccentric, namun jenis reducer pipa ini memiliki bentuk fisik dan fungsi berbeda. Reducer concentric memiliki bentuk simetris, yang mana ada satu garis tengah dan satu titik pusat (center). Ini artinya kedua ujung fitting, baik yang besar maupun kecil, memiliki jarak yang sama dari titik pusat. Bentuk simetris ini membuat reducer concentric terlihat seperti cone atau kerucut yang seimbang.
Reducer concentric umum digunakan pada saluran pipa vertikal atau tegak lurus, cocok untuk pipa yang terhubung ke peralatan seperti pompa, terutama tipe "top-top" di mana saluran masuk dan keluar pompa berada di bagian atas. Jenis reducer pipa ini digunakan juga untuk menyambungkan pipa dengan jarak yang berdekatan.
Keunggulan utama reducer concentric adalah aliran fluida yang tidak terhambat. Bentuk simetrisnya mengurangi risiko udara terperangkap di dalam fitting, sehingga aliran berjalan lancar.
Dari segi material, reducer concentric terbuat dari berbagai material seperti PVC, logam, dan besi, tergantung pada fungsinya. Kemudian untuk aplikasi, jenis reducer pipa ini dapat ditemukan di berbagai aplikasi, seperti saluran air bersih, saluran minyak dan gas, serta irigasi.
Umumnya, reducer concentric tersedia dengan dua spesifikasi, yaitu perubahan diameter ganda dan diameter tunggal. Koneksi antar pipa dengan reducer bisa digeser aksial dan dikonfigurasi eksternal untuk mendapatkan sambungan yang kuat. Jenis reducer pipa ini biasanya digunakan untuk mendukung kegiatan industri yang mengalirkan fluida yang mengikis atau juga lingkungan yang korosif karena reducer concentric tahan karat.
Baca juga: Mengenal Reducer Concentric, Fungsi dan Manfaatnya dalam Perpipaan
Di pasaran, dua jenis reducer pipa tersebut dijual dengan material stainless steel dan carbon steel. Metode pembuatannya pun umumnya ada dua, yaitu seamless atau tanpa las dan welded atau dilas.
Tips Memilih Reducer Pipa yang Tepat
1. Ukuran dan Jenis Fluida
Reducer tersedia dalam berbagai ukuran untuk mengakomodasi pipa dengan diameter berbeda. Untuk itu, tentukan ukurannya sesuai dengan pipa yang akan disambungkan. Selain itu, ketahui jenis fluida yang akan mengalir. Ini dikarenakan pada reducer tertentu mungkin lebih cocok untuk air, udara, bahan kimia, atau limbah tergantung material dan desainnya.
2. Arah Aliran dan Tekanan
Perhatikan arah aliran fluida. Beberapa reducer, seperti eccentric reducer, didesain untuk aliran tertentu guna menghindari terperangkapnya udara. Pertimbangkan pula tekanan operasi dalam pipa. Pilih reducer yang dapat menahan tekanan fluida yang akan melewatinya.
3. Material dan Kualitas
Pilih material reducer yang sesuai dengan jenis fluida dan tekanan. Material umum seperti PVC cocok untuk air, sementara logam atau besi dibutuhkan untuk tekanan tinggi dan fluida tertentu. Pastikan kualitas reducer. Pilih toko terpercaya yang menawarkan produk sesuai standar dan spesifikasi.
4. Jenis Reducer
Reducer concentric cocok untuk aliran fluida lancar pada pipa vertikal atau jarak antar pipa yang dekat. Memiliki bentuk simetris dan banyak digunakan pada saluran air bersih, minyak dan gas, serta irigasi. Sedangkan, reducer eccentric memiliki bentuk asimetris dengan sisi rata yang membantu mencegah terperangkapnya udara, terutama pada aliran campuran udara dan cairan atau dekat pompa. Digunakan pada sistem pembuangan limbah, industri kimia, dan pipa yang membawa campuran udara dan cairan.
Baca juga: Panduan Memilih Jenis Reducer Pipa yang Tepat untuk Perpipaan
Sebagai tips tambahan, konsultasikan dengan penjual atau distributor pipa untuk mendapatkan rekomendasi reducer yang sesuai kebutuhan Anda. Perhatikan pula spesifikasi teknis reducer seperti diameter inlet dan outlet, tekanan nominal, dan material. Terakhir, pastikan reducer yang Anda pilih kompatibel dengan jenis pipa yang digunakan.
Untuk kebutuhan reducer pipa berkualitas, Anda bisa mengandalkan PT Karya Prima Suplindo . Sebagai stockist material industri migas ternama di Indonesia ini, PT Karya Prima Suplindo telah diandalkan oleh banyak perusahaan migas dalam memenuhi kebutuhan konstruksi pipeline, termasuk fitting.
PT Karya Prima Suplindo menyediakan fitting dalam dua tipe, yakni forged dan butt weld . Untuk menjamin menjual produk berkualitas, PT Karya Prima Suplindo telah menjadi agen resmi dari merk BOTH WELL untuk produk forged fitting dan merk BENKAN untuk butt weld fitting. Selain itu, PT Karya Prima Suplindo pun menjual produk forged fitting dari merk ULMA, Viar, Delcorte, dan MEGA, serta untuk butt weld fitting menjual merk Sungkwang Bend dan TK Corporation.
Jenis fitting atau sambungan pipa yang tersedia di PT Karya Prima Suplindo ada reducer pipa eccentric dan concentric dengan material stainless steel, serta carbon steel. Ada pula jenis fitting lainnya, yakni ada end cap, lap joint, elbow, equal tee, reducer tee, dan lainnya. Semua jenis sambungan pipa dijual mulai dari ukuran ½ inci sampai 16 inci dengan tingkat tekanan 3000, 6000, dan 9000 yang masing-masingnya sudah memenuhi standar API, ASME, serta ASTM.
Selain menjual fitting, PT Karya Prima Suplindo pun menjual kebutuhan konstruksi pipeline lainnya, yaitu ada pipa seamless, gasket, stud bolt, nut, serta flange yang tersedia dengan berbagai tipe dan ukuran yang bisa dicek di katalognya . Jika ingin melakukan pemesanan atau ingin bertanya-tanya terlebih dahulu, Anda bisa menghubungi alamat email atau nomor kontak yang tersedia di bawah ini atau juga bisa langsung klik ikon WhatsApp yang ada di pojok kanan bawah. Dapatkan produk fitting yang selalu ready stock dengan harga kompetitif hanya di PT Karya Prima Suplindo!
