Fungsi Utama Flange Socket Weld pada Sistem Pipa Tekanan Tinggi

1 April 2026

Dalam dunia industri, khususnya pada sistem perpipaan bertekanan tinggi, pemilihan jenis flange menjadi faktor krusial yang menentukan keamanan dan efisiensi operasional. Salah satu jenis flange yang banyak digunakan adalah flange socket weld. Komponen ini dikenal memiliki kekuatan sambungan yang baik serta mampu meminimalkan risiko kebocoran, terutama pada pipa berdiameter kecil dengan tekanan tinggi.

Berdasarkan kategori produk forged flange seperti yang tersedia di Karya Prima Suplindo, socket weld flange menjadi salah satu pilihan unggulan untuk aplikasi industri yang membutuhkan sambungan kuat, presisi, dan tahan tekanan tinggi.


Baca Juga: Mengenal Stud Bolt M16 untuk Sambungan Flange Tekanan Tinggi

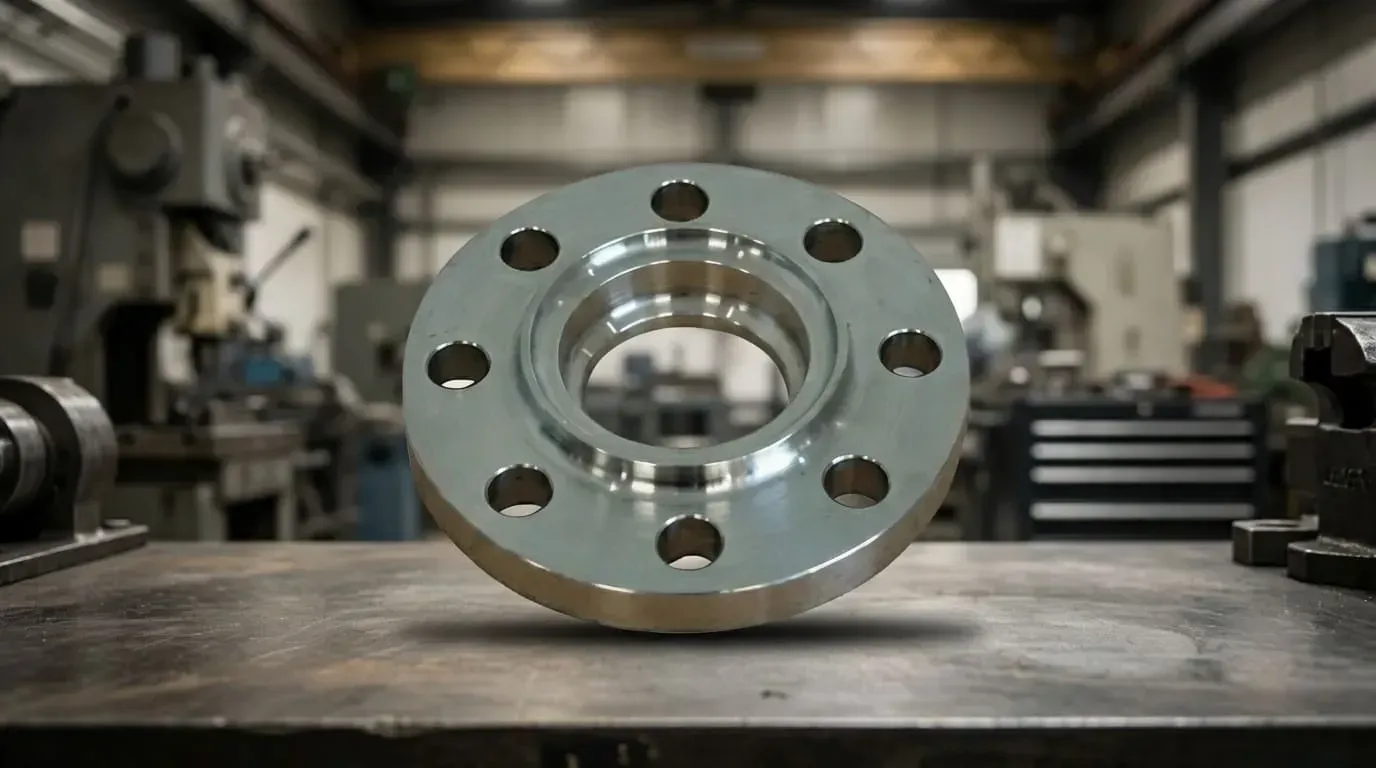

Apa Itu Flange Socket Weld?

Flange socket weld adalah jenis flange yang memiliki soket (lubang) di bagian dalamnya, di mana pipa dimasukkan terlebih dahulu sebelum dilakukan pengelasan pada bagian luar. Desain ini memungkinkan posisi pipa lebih stabil saat proses pemasangan, sehingga menghasilkan sambungan yang lebih rapi dan kuat.

Flange ini umumnya digunakan pada:

  • Sistem perpipaan tekanan tinggi
  • Pipa berdiameter kecil (biasanya di bawah 2 inci)
  • Instalasi yang membutuhkan minim kebocoran


Fungsi Utama Flange Socket Weld

1. Menyediakan Sambungan yang Kuat dan Stabil
Salah satu fungsi utama flange socket weld adalah menciptakan sambungan pipa yang kokoh. Dengan metode pemasangan di mana pipa dimasukkan ke dalam socket sebelum dilas, posisi pipa menjadi lebih presisi dan tidak mudah bergeser.

Hal ini sangat penting pada sistem bertekanan tinggi karena sambungan harus mampu menahan tekanan internal tanpa mengalami deformasi atau kerusakan.

2. Mengurangi Risiko Kebocoran
Desain socket weld memungkinkan sambungan lebih rapat dibandingkan beberapa jenis flange lainnya. Setelah proses pengelasan dilakukan pada bagian luar, potensi celah yang dapat menyebabkan kebocoran menjadi lebih kecil.

Oleh karena itu, flange ini sering digunakan pada sistem yang mengalirkan:

  • Fluida bertekanan tinggi
  • Gas industri
  • Cairan berbahaya atau sensitif

3. Mendukung Sistem Pipa Bertekanan Tinggi
Flange socket weld dirancang khusus untuk menghadapi tekanan tinggi. Kombinasi antara desain soket dan pengelasan eksternal memberikan daya tahan ekstra terhadap tekanan dan getaran.

Dalam aplikasi industri seperti minyak dan gas, petrokimia, maupun pembangkit energi, komponen ini berperan penting dalam menjaga stabilitas sistem perpipaan.

4. Memudahkan Proses Instalasi
Dibandingkan dengan beberapa jenis flange lain, socket weld flange relatif lebih mudah dipasang. Teknisi hanya perlu memasukkan pipa ke dalam socket hingga batas tertentu, kemudian melakukan pengelasan pada bagian luar.

Keunggulan ini memberikan manfaat:

  • Menghemat waktu instalasi
  • Meminimalkan kesalahan pemasangan
  • Menghasilkan sambungan yang lebih presisi

5. Cocok untuk Pipa Diameter Kecil
Flange socket weld sangat ideal untuk digunakan pada pipa dengan diameter kecil. Pada ukuran ini, penggunaan metode butt weld terkadang lebih sulit dan membutuhkan presisi tinggi.

Dengan socket weld, proses penyambungan menjadi lebih praktis tanpa mengurangi kekuatan sambungan.

6. Mengurangi Turbulensi Aliran Fluida
Karena bagian dalam flange relatif halus tanpa gangguan signifikan, aliran fluida dapat berjalan lebih lancar. Hal ini membantu mengurangi turbulensi yang bisa memengaruhi efisiensi sistem, terutama pada instalasi bertekanan tinggi.


Keunggulan Flange Socket Weld Dibanding Jenis Lain

Jika dibandingkan dengan jenis forged flange lainnya seperti slip on atau threaded flange, socket weld memiliki beberapa keunggulan:

  • Lebih kuat untuk tekanan tinggi
  • Sambungan lebih rapat dan minim kebocoran
  • Instalasi lebih mudah dibanding butt weld untuk pipa kecil
  • Lebih tahan terhadap getaran dan perubahan tekanan

Namun, flange ini tetap memiliki keterbatasan, seperti kurang ideal untuk pipa berdiameter besar.


Material dan Standar Flange Socket Weld

Sebagai bagian dari kategori forged flange, socket weld flange umumnya tersedia dalam berbagai material dan standar industri, seperti:

Material:

  • Carbon Steel
  • Stainless Steel
  • Alloy Steel

Standar:

  • ASME B16.5
  • ASTM

Material dan standar ini memastikan flange mampu digunakan dalam berbagai kondisi operasional, termasuk suhu dan tekanan ekstrem.


Aplikasi Flange Socket Weld di Industri

Flange socket weld banyak digunakan di berbagai sektor industri, antara lain:

  • Industri minyak dan gas (oil & gas)
  • Petrokimia
  • Pembangkit listrik
  • Sistem perpipaan tekanan tinggi
  • Industri manufaktur

Penggunaannya difokuskan pada sistem yang membutuhkan keamanan tinggi dan risiko kebocoran yang minimal.



Flange socket weld memiliki peran penting dalam sistem perpipaan tekanan tinggi. Dengan desain yang memungkinkan sambungan lebih kuat, rapat, dan stabil, komponen ini menjadi pilihan ideal untuk berbagai aplikasi industri, khususnya pada pipa berdiameter kecil.

Selain itu, kemudahan instalasi dan kemampuannya dalam mengurangi kebocoran menjadikan socket weld flange sebagai salah satu jenis forged flange yang paling efisien dan andal.

Jika Anda sedang mencari solusi sambungan pipa yang kuat dan aman untuk tekanan tinggi, flange socket weld adalah pilihan yang tepat.
