Fungsi Ring Joint Gasket pada Sistem Pipa Tekanan Ekstrem
Dalam sistem perpipaan industri yang beroperasi pada tekanan dan suhu ekstrem, pemilihan gasket yang tepat menjadi faktor krusial untuk menjaga keselamatan dan keandalan sistem. Salah satu jenis gasket yang paling andal untuk kondisi tersebut adalah Ring Joint Gasket (RTJ). Gasket ini dirancang khusus untuk aplikasi berat seperti industri minyak dan gas, petrokimia, serta pembangkit listrik.
Apa Itu Ring Joint Gasket?

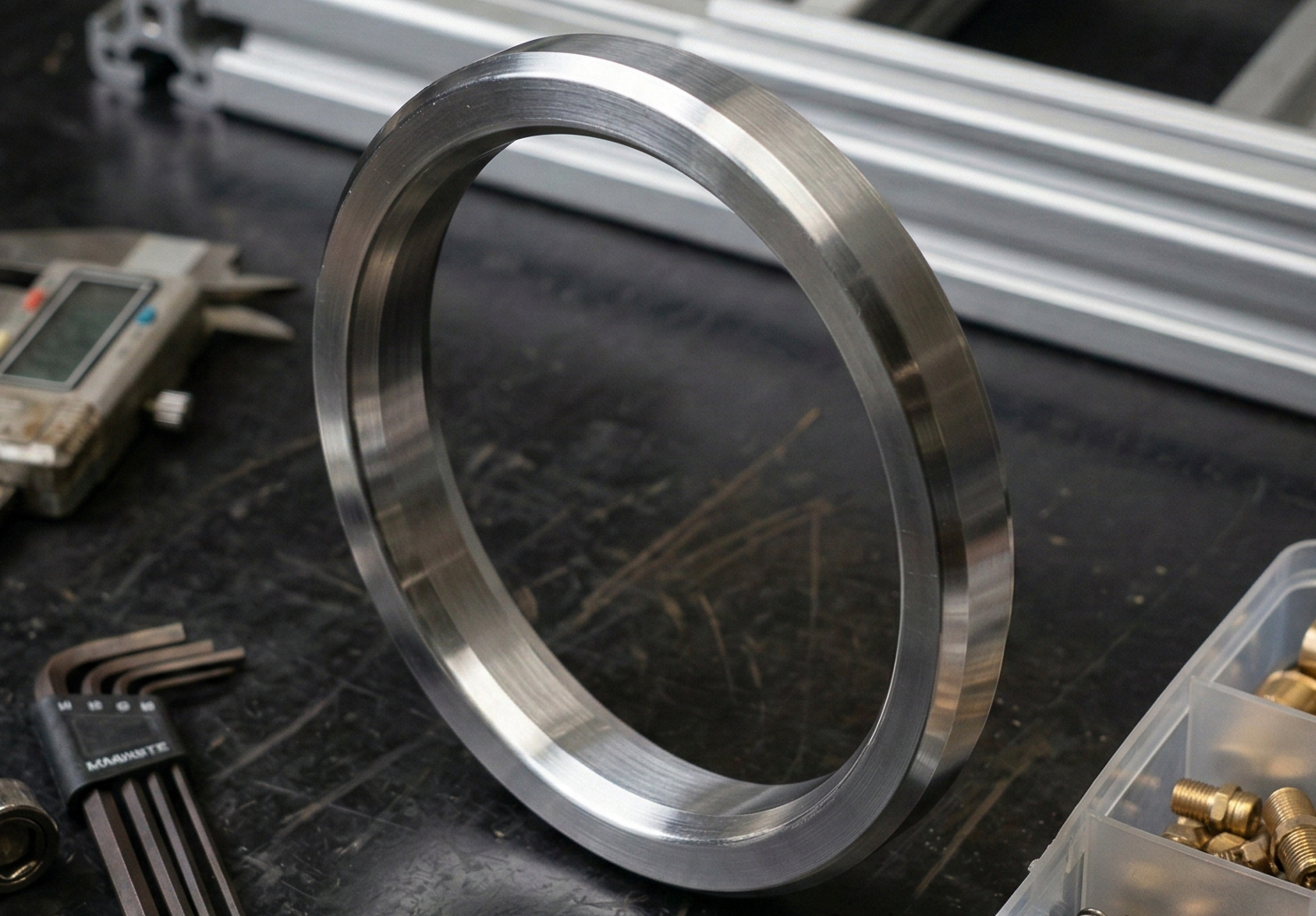

Ring Joint Gasket adalah gasket logam berbentuk cincin yang dipasang pada alur (groove) khusus flange Ring Type Joint (RTJ). Gasket ini bekerja dengan prinsip metal-to-metal sealing, di mana gasket akan terdeformasi saat flange dikencangkan sehingga menghasilkan sambungan yang sangat rapat dan tahan terhadap tekanan tinggi.
Ring Joint Gasket umumnya diproduksi sesuai standar ASME B16.20 dan digunakan bersama flange standar ASME B16.5 atau B16.47.
Baca Juga: Cara Memilih Flange Weld Neck yang Tepat Sesuai Standar ASME
Fungsi Utama Ring Joint Gasket
1. Menahan Tekanan Ekstrem
Fungsi utama Ring Joint Gasket adalah menyegel sambungan flange pada tekanan sangat tinggi, bahkan hingga ribuan psi. Karena terbuat dari material logam, gasket ini tidak mudah rusak atau bocor akibat tekanan internal fluida.
2. Tahan Suhu Tinggi
Ring Joint Gasket mampu bekerja pada suhu ekstrem, baik suhu sangat tinggi maupun sangat rendah. Hal ini menjadikannya pilihan ideal untuk sistem uap, gas panas, dan fluida proses bersuhu tinggi.
3. Mencegah Kebocoran Fluida Berbahaya
Dalam industri migas dan kimia, kebocoran fluida dapat menyebabkan risiko keselamatan dan kerugian besar. Ring Joint Gasket memberikan sealing yang sangat kuat sehingga meminimalkan potensi kebocoran gas atau cairan berbahaya.
4. Menjaga Stabilitas Sambungan Flange
Karena sistem sealing-nya bersifat metal-to-metal, Ring Joint Gasket membantu menjaga stabilitas mekanis sambungan flange, terutama pada kondisi getaran tinggi dan fluktuasi tekanan.
5. Cocok untuk Aplikasi Kritis
Ring Joint Gasket digunakan pada aplikasi kritis seperti:
- Pipa tekanan tinggi
- Jalur transmisi gas
- Kilang minyak dan gas
- Pembangkit listrik
- Industri petrokimia
Jenis-Jenis Ring Joint Gasket
Beberapa tipe Ring Joint Gasket yang umum digunakan antara lain:
- R-Type: Digunakan untuk aplikasi standar tekanan tinggi
- RX-Type: Mampu menahan tekanan lebih tinggi dibanding R-Type
- BX-Type: Dirancang untuk tekanan sangat ekstrem dan hanya digunakan pada flange khusus
Pemilihan tipe yang tepat harus disesuaikan dengan kelas tekanan flange dan kondisi operasi.
Material Ring Joint Gasket
Material Ring Joint Gasket biasanya dipilih berdasarkan jenis fluida dan kondisi kerja, seperti:
- Soft Iron
- Carbon Steel
- Stainless Steel
- Inconel
- Monel
Pemilihan material yang sesuai akan meningkatkan daya tahan gasket dan umur pakai sistem.
Keunggulan Ring Joint Gasket Dibanding Gasket Lain
Dibandingkan gasket non-logam atau semi-logam, Ring Joint Gasket memiliki beberapa keunggulan:
- Daya sealing sangat tinggi
- Tahan tekanan dan suhu ekstrem
- Minim risiko blow-out
- Cocok untuk aplikasi jangka panjang
Cara Kerja Ring Joint Gasket pada Flange RTJ
Ring Joint Gasket bekerja dengan cara masuk ke dalam alur flange RTJ. Saat baut flange dikencangkan dengan torsi yang tepat, gasket akan mengalami deformasi plastis dan menciptakan kontak logam-ke-logam yang sangat rapat.
Proses ini menghasilkan:
- Sealing permanen yang kuat
- Distribusi tekanan merata
- Ketahanan tinggi terhadap perubahan tekanan mendadak
Karena sifat deformasi ini, Ring Joint Gasket umumnya hanya digunakan satu kali (single use) demi menjaga performa sealing.
Fungsi Ring Joint Gasket pada sistem pipa tekanan ekstrem sangat vital dalam menjaga keamanan, keandalan, dan efisiensi sistem perpipaan industri. Dengan kemampuan menahan tekanan dan suhu tinggi serta mencegah kebocoran, Ring Joint Gasket menjadi solusi terbaik untuk aplikasi berat dan kritis.
Pemilihan tipe dan material yang tepat akan memastikan sistem pipa bekerja optimal dan aman dalam jangka panjang.
