Cara Memilih Flange Weld Neck yang Tepat Sesuai Standar ASME

Apa Itu Flange Weld Neck?

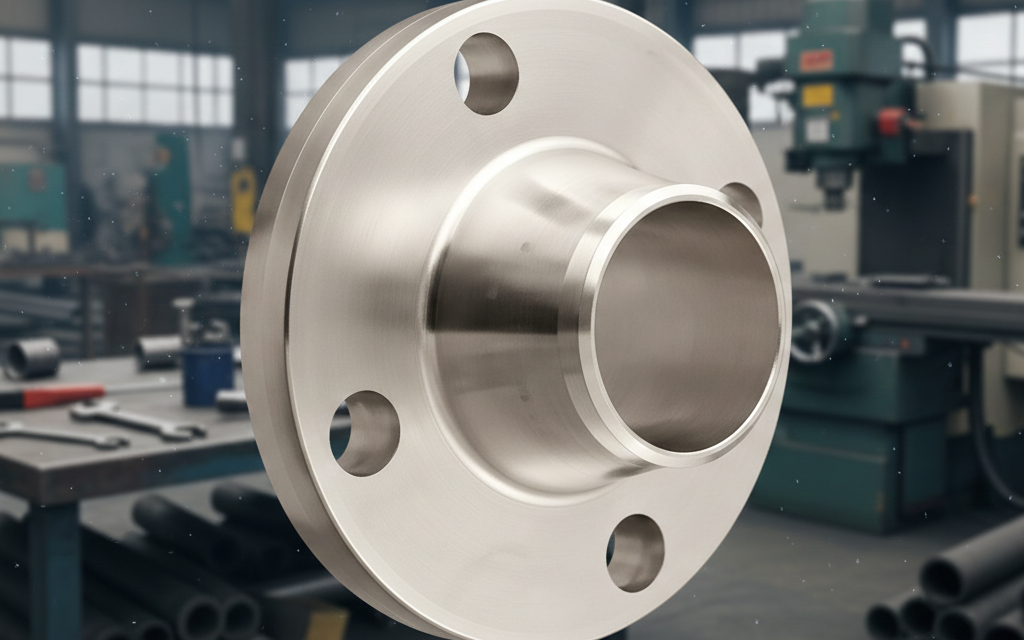

Flange weld neck adalah jenis flange yang memiliki leher panjang (neck) dan disambungkan ke pipa melalui proses butt welding. Desain lehernya membantu mendistribusikan tekanan secara merata sehingga mengurangi risiko kebocoran dan retak akibat beban mekanis maupun termal.

Flange ini umum digunakan pada industri:

• Minyak dan gas
• Petrokimia
• Pembangkit listrik
• Industri kimia
• Sistem perpipaan bertekanan tinggi

Standar ASME untuk Flange Weld Neck

Standar ASME yang paling sering digunakan adalah ASME B16.5 dan ASME B16.47, yang mengatur:

• Dimensi flange
• Rating tekanan (pressure class)
• Material
• Toleransi dan spesifikasi teknis

Mengikuti standar ASME memastikan flange kompatibel dengan komponen lain serta aman digunakan dalam jangka panjang.

Cara Memilih Flange Weld Neck Sesuai Standar ASME

1. Tentukan Pressure Class yang Tepat

Flange weld neck tersedia dalam beberapa kelas tekanan ASME, antara lain:

• Class 150
• Class 300
• Class 600
• Class 900
• Class 1500
• Class 2500

Semakin tinggi tekanan dan suhu kerja, semakin tinggi pula pressure class yang dibutuhkan. Pastikan Anda menyesuaikan kelas flange dengan spesifikasi sistem perpipaan.

2. Perhatikan Ukuran dan Dimensi Flange

Ukuran flange harus sesuai dengan diameter nominal pipa (NPS). ASME B16.5 mengatur dimensi standar mulai dari ukuran kecil hingga menengah 1/2 – 24 inch, sementara ASME B16.47 digunakan untuk flange berdiameter besar di atas 24 inch.

Kesalahan dalam pemilihan ukuran dapat menyebabkan kesulitan instalasi atau kebocoran.

3. Pilih Material Sesuai Aplikasi

Material flange weld neck harus disesuaikan dengan fluida dan lingkungan kerja, seperti:

• Carbon steel (A105) untuk aplikasi umum
• Stainless steel (A304, A316) untuk lingkungan korosif
• Alloy steel untuk suhu dan tekanan tinggi

Pemilihan material yang tepat akan meningkatkan daya tahan flange dan mengurangi biaya perawatan.

4. Sesuaikan dengan Jenis Facing Flange

Jenis permukaan (facing) flange juga memengaruhi kinerja sambungan, antara lain:

• Raised Face (RF)
• Ring Type Joint (RTJ)
• Flat Face (FF)

Untuk aplikasi tekanan tinggi, RTJ sering menjadi pilihan karena daya sealing yang lebih baik.

5. Pastikan Sertifikasi dan Kualitas Produk

Gunakan flange weld neck yang memiliki:

• Sertifikat material (Mill Test Certificate)
• Standar ASME yang jelas
• Produsen terpercaya

Hal ini penting untuk memastikan kualitas, keamanan, dan kepatuhan terhadap regulasi industri.

Keunggulan Flange Weld Neck Dibanding Jenis Lain

• Kekuatan sambungan tinggi
• Cocok untuk tekanan dan suhu ekstrem
• Umur pakai lebih lama
• Minim risiko kebocoran

Dengan keunggulan tersebut, flange weld neck menjadi pilihan utama pada sistem perpipaan kritis.

Kesalahan Umum dalam Memilih Flange Weld Neck

Meski terlihat sederhana, masih banyak kesalahan yang sering terjadi saat memilih flange weld neck. Berikut beberapa di antaranya:

1. Mengabaikan Standar ASME

Menggunakan flange non-standar atau tidak sesuai ASME dapat menyebabkan ketidakcocokan dimensi, kebocoran, hingga kegagalan sistem.

2. Salah Menentukan Pressure Rating

Pemilihan pressure class yang terlalu rendah untuk tekanan kerja dapat mempercepat kerusakan dan membahayakan keselamatan operasional.

3. Material Tidak Sesuai Fluida

Flange yang tidak kompatibel dengan jenis fluida (misalnya bahan kimia korosif) akan mudah mengalami korosi dan menurunkan umur pakai.

4. Tidak Memperhatikan Metode Pengelasan

Flange weld neck membutuhkan teknik butt welding yang presisi. Pengelasan yang buruk dapat mengurangi kekuatan sambungan meski flangenya sudah sesuai standar.

Tips Tambahan Agar Pemilihan Flange Weld Neck Lebih Optimal

• Selalu sesuaikan flange dengan piping specification (piping class) proyek
• Konsultasikan dengan engineer atau supplier berpengalaman
• Periksa toleransi dimensi sesuai ASME B16.5 / B16.47
• Gunakan gasket dan baut yang sesuai dengan class flange
• Pastikan proses instalasi mengikuti prosedur welding yang benar

Dengan langkah-langkah ini, performa sistem perpipaan akan lebih maksimal dan aman.

Memilih flange weld neck yang tepat sesuai standar ASME memerlukan perhatian terhadap pressure class, ukuran, material, jenis facing, serta kualitas produk. Dengan mengikuti standar ASME B16.5 atau B16.47, Anda dapat memastikan sistem perpipaan beroperasi dengan aman, efisien, dan tahan lama.
