Begini Cara Membaca Ukuran Baut Secara Mudah dan Tepat
July 29, 2022
Walaupun merupakan komponen kecil, namun baut memiliki peran penting untuk memastikan agar komponen yang dipasang tidak bergeser atau lepas dari tempatnya. Dalam kebutuhan konstruksi pipeline, umumnya baut memasangkan sambungan pipa dengan pipa atau komponen lain dengan pipa. Pastikan sebelum membeli baut Anda perlu mengetahui seperti apa kebutuhan baut untuk industri agar tidak salah membeli. Salah satu hal yang perlu diketahui adalah ukuran baut yang dibutuhkan. Untuk itu, Anda perlu mengetahui bagaimana cara membaca
ukuran baut
agar nantinya tidak sampai salah membeli. Jika ukuran yang dibeli salah, bisa-bisa baut tidak dapat berfungsi dengan semestinya yang nantinya tidak akan bekerja dengan maksimal, alhasil baut yang dibeli tidak bisa digunakan.
Namun, bagaimanakah cara membaca ukuran baut? Anda tak perlu khawatir karena pada artikel ini akan membahas cara mudah dan tepat dalam membaca ukuran baut. Dengan demikian Anda tidak akan salah dalam membeli sehingga komponen tersebut bisa bekerja sesuai dengan fungsi utamanya. Berikut ini sejumlah cara mudah membacanya yang bisa diikuti.
Namun, bagaimanakah cara membaca ukuran baut? Anda tak perlu khawatir karena pada artikel ini akan membahas cara mudah dan tepat dalam membaca ukuran baut. Dengan demikian Anda tidak akan salah dalam membeli sehingga komponen tersebut bisa bekerja sesuai dengan fungsi utamanya. Berikut ini sejumlah cara mudah membacanya yang bisa diikuti.
Cara Tepat Membaca Ukuran Baut
1. Memahami Spesifikasi Baut
Sebelum beralih pada pengukuran baut, Anda perlu mengetahui bagian-bagian yang ada pada baut. Mulai dari diameter atau lingkar baut, panjang dari baut, panjang uliran baut, lebar sejajar kepala baut, hingga jarak antara ulir baut.
2. Memahami Standar Ukuran Baut
Bagi yang belum tahu, ukuran baut terdapat dua standar, yaitu skala inci dan skala metrik. Untuk skala inci menggunakan simbol W dengan kepanjangan dari Whitworth. Umumnya, simbol ini dibarengi dengan ukuran dari baut itu sendiri, seperti W ½ yang artinya ukuran dari diameter baut adalah ½ inchi. Sedangkan, untuk ukuran dari skala metrik diukur dalam satuan milimeter, di mana jika pada baut tersebut tertera M 10 maka diameter dari bautnya adalah 10 mm. Sebagai contoh, ada kode M8 x 1.25 2 LH L:35 mm yang tertera pada baut maka cara membacanya adalah “M” yang artinya metrik, “8” artinya diameter ulir baut 8mm, “1,25” berarti jarak ulirnya, “2” penunjuk kelas material, “LH” yang artinya ulir ke kiri, dan “L:35 mm” berarti panjang baut.
3. Mengukur dengan Jangka Sorong
Anda bisa mengetahui ukuran baut secara tepat dengan menggunakan bantuan alat jangka sorong untuk mengukur diameternya. Berikut ini cara mengukur baut dengan jangka sorong.
- Cara menggunakannya hanya dengan menggunakan rahang atas dari jangka sorong
- Kemudian, rapatkan rahang atas tersebut dan diletakkan pada baut yang akan diukur
- Jika sudah, Anda bisa menarik rahang geser hingga kedua rahang menempel
- Tekan bagian dalam benda dengan memastikan bahwa dinding bagian dalam tegak lurus atau jangan sampai miring.
- Setelah itu, Anda bisa mengetahui ukuran baut dengan melihat angkanya
Ukuran Baut Mur UNC dan UN8 di Pasaran
Di pasaran terdapat dua jenis baut dan mur yang sering digunakan industri, yakni UNC dan UN8. Berikut ini sejumlah keunggulan dan ukuran baut dari kedua jenis tersebut.
1. Ukuran Baut Mur UNC
UNC atau Unified National Coarse adalah jenis baut dan mur dengan tipe ulir kasar yang paling sering digunakan di industri. Ukuran baut mur jenis ini diukur berdasarkan diameter dan jumlah ulir per incinya. Umumnya, baut mur UNC dijual di pasaran dari ukuran ½ inci sampai ⅛ inci dengan ukuran panjangnya disesuaikan dengan kebutuhan industri.
2. Ukuran Baut Mur UN8
Berbeda dengan UNC, baut mur UN8 memiliki tipe ulir halus yang biasanya jenis ini digunakan pada aplikasi berkekuatan tinggi. Sebagian besar jenis baut mur ini digunakan dengan diameter lebih dari 1 inci yang setiap incinya memiliki 8 ulir. Ukuran baut mur UN8 umumnya dijual dari 1 inci sampai 2 inci dengan panjangnya yang bisa disesuaikan kebutuhan.
Baca juga: List Ukuran Baut dan Mur yang Dijual di PT Karya Prima Suplindo
Itulah sejumlah cara mengetahui ukuran baut secara mudah yang bisa dicoba beserta informasi ukuran baut mur dari jenis-jenis yang sering digunakan industri. Apabila Anda sudah mencoba cara di atas dan mengetahui ukuran dari baut yang dibutuhkan, saatnya membelinya di toko baut terpercaya. Layaknya ketika membeli kebutuhan lain, Anda perlu memilih toko baut terpercaya, berpengalaman, dan profesional agar nantinya bisa mendapatkan produk yang berkualitas. Selain memerhatikan ukuran, kualitas baut juga perlu diperhatikan agar penggunaannya bisa tahan lama.
Artikel ini merekomendasikan Anda membeli baut berkualitas di PT Karya Prima Suplindo . Untuk diketahui, PT Karya Prima Suplindo merupakan toko berpengalaman yang memasok material kebutuhan industri migas, terutama pada konstruksi pipeline. Telah berdiri dari tahun 1986, PT Karya Prima Suplindo menjadi andalan banyak perusahaan migas di Indonesia dalam memenuhi kebutuhan konstruksi pipeline, seperti Pertama, Chevron, PetroChina, Petronas, dan perusahaan besar migas lainnya.

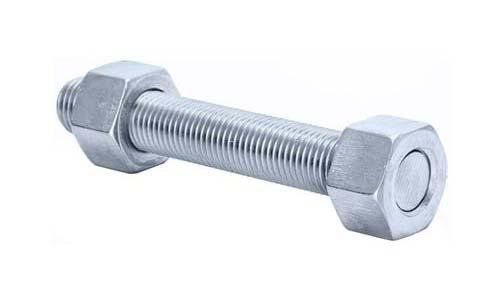

Untuk kebutuhan baut , PT Karya Prima Suplindo menyediakan dalam jenis threaded rod dan heavy hex nut sebagai pasangan murnya dengan standar sesuai ASTM, ASME, serta API sehingga kualitas telah terjamin. Dari segi grade, PT Karya Prima Suplindo menjual grade B7 dan B8. Untuk B7 memiliki spesifikasi baut ASTM SA/A193 B7 dengan pasangan mur yang cocok SA/A194 2H, ASTM SA/A193 B8M, dan SA/A194 Gr. 8M / 8MA. Sementara, untuk B8 bautnya memiliki spesifikasi ASTM SA/A193 B8 dengan pasangan mur SA/A194 Gr. 8.
Soal ukuran baut, tersedia pilihan ukuran dari ⅜ inci sampai 3 inci dengan jenis UNC dan UN8, namun bila membutuhkan ukuran yang lebih besar, Anda bisa memesannya secara khusus dan PT Karya Prima Suplindo akan membuatkannya secara cepat. PT Karya Prima Suplindo pun tak menjual merk abal-abal, pemasok ini menjual baut dari brand Sanwa yang merupakan brand stud bolt dan nut ternama di Malaysia. Selain itu, juga menjual merk PS, yang merupakan keluaran mereka sendiri.
Selain menjual baut dan mur, PT Karya Prima Suplindo pun menyediakan kebutuhan konstruksi pipeline lainnya, yakni ada gasket, forged flange, forged fittings, butt weld fittings, dan pipa seamless dengan berbagai ukuran dari brand ternama. Anda bisa cek koleksi produk PT Karya Prima Suplindo secara lengkap di katalognya . Menariknya, pembelian di PT Karya Prima Suplindo bisa diproses sangat cepat karena semua produknya selalu ready stock dan customer service mereka akan sigap dalam melayani. Harga produk yang ditawarkan pun terbilang kompetitif dan worth it dengan kualitas yang diberikan.
Jika tertarik membeli baut atau produk lain dari PT Karya Prima Suplindo, Anda bisa menghubungi salah satu nomor telepon yang tertera di bawah ini atau email ke sales@karyaprimasuplindo.co.id . Cara lainnya juga bisa langsung meng-klik ikon WhatsApp yang ada di pojok kanan bawah berikut. PT Karya Prima Suplindo, solusi tepat untuk kebutuhan komponen perpipaan industri Anda!
