Cara Mudah Mengukur dan Membaca Ukuran Mur Baut

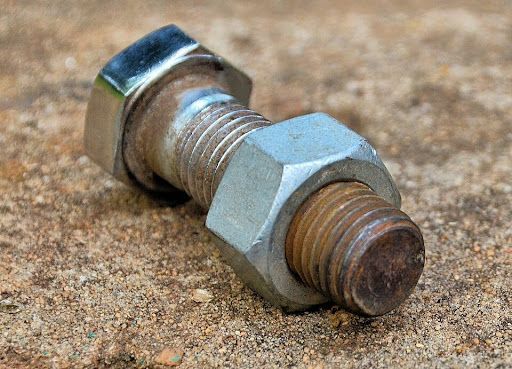

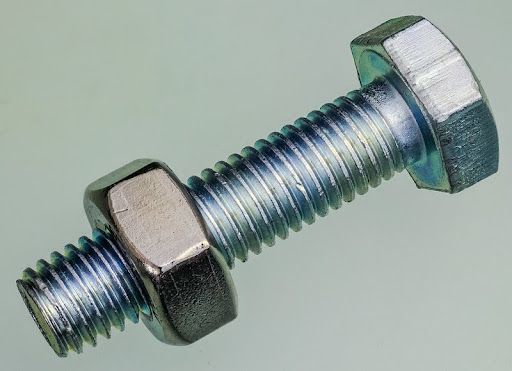

Baut dan mur merupakan komponen penting pada perpipaan yang berfungsi untuk menghubungkan satu komponen dengan komponen lainnya pada pipa. Dua pasang komponen ini adalah sambungan perpipaan yang bisa dilepas tanpa meninggalkan kerusakan sama sekali. Jika terjadi kerusakan pada pipa, baut dan mur cukup dilepas dengan mudah, kemudian sudah bisa dilakukan perbaikan.

Baut dan mur memiliki beragam jenis dan ukuran sehingga penggunaannya perlu disesuaikan. Selain itu, dalam pembuatannya sudah diberikan berbagai kode spesifikasi dan ukuran mur baut. Untuk itu, penting bagi Anda tahu cara membaca kodenya. Selain itu, mengingat baut dan mur adalah komponen perpipaan, Anda sebagai teknisi pun perlu tahu cara mengukur ukuran mur baut jika tidak tertera kodenya. Untuk mempermudah Anda sebagai teknisi, berikut cara termudah mengukur dan membaca ukuran mur baut.

Spesifikasi Ukuran Mur Baut

Dalam baut terdapat sejumlah bagian yang terdiri dari diameter ulir, panjang ulir, panjang baut, jarak ulir, dan lainnya.

Kode Ukuran Mur Baut

Saat ini ukuran mur baut terdiri dari dua jenis satuan, yakni inci dan metris. Namun, penggunaannya di Indonesia umumnya menggunakan satuan metris. Jika baut dan mur menggunakan kode inci, biasanya disimbolkan dengan huruf W, kependekan dari whitworth. Jika ada baut bertuliskan W1/2 maka menandakan baut tersebut berdiameter ½ inci. Sementara, jika kode menggunakan satuan metris disimbolkan dengan huruf M, kependekan dari metris. Jika ada baut berukuran M10, menandakan diameter baut adalah 10 mm.

Kode baut tidak hanya terdiri dari ukuran diameter, melainkan ada kode spesifikasi lainnya, seperti bahan yang digunakan, jarak ulir, dan lainnya. Umumnya, kebanyakan kode yang tertulis pada kepala baut sering diartikan sebagai ukuran atau diameter dari bagian kepala tersebut. Padahal, kode pada kepala baut menandakan diameter baut sesungguhnya. Perlu diketahui, ukuran kepala baut adalah ukuran kunci yang digunakan untuk mengencangkan dan mengendorkan baut.

Sebagai contoh, baut dengan kode M8, bukan menandakan bahwa ukuran kunci untuk mengencangkan dan mengendorkan baut adalah 8 mm, melainkan diameter baut tersebut 8 mm. Sementara, baut M8 biasanya memiliki diameter kepala 12-13 mm sehingga untuk mengendorkannya bisa menggunakan kunci berukuran tersebut.

Ukuran Mur Baut

Di pasaran, ukuran umum pada mur dan baut sangatlah bervariasi, di antaranya ada ½ inch, ⅝ inch, ¾ inch, ⅞ inch, dan 1 inch. Biasanya, ukuran mur tersebut menjadi kode saat membelinya.

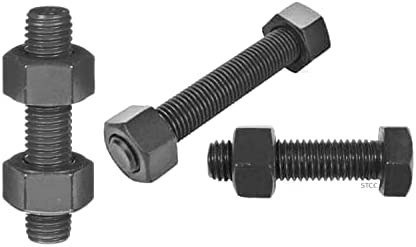

Cara Mengukur Ukuran Mur Baut

Untuk mendapatkan ukuran mur baut bila tidak ada kode, bisa dilakukan pengukuran. Ada sejumlah cara mudah mengukurnya, berikut ini yang bisa dicoba.

1. Mengukur Diameter Baut

Mengukur diameter baut atau ulir bisa dengan menggunakan mikrometer. Namun, untuk mendapatkan ukuran yang lebih detail, bisa menggunakan mikrometer sekrup.

2. Mengukur Jarak Ulir Baut

Untuk mengukur jarak ulir baut bisa menggunakan screw pitch gauge atau pengukur jarak ulir baut. Caranya, tempelkan gerigi pada screw pitch gauge dengan ulir baut. Jika gerigi pas dengan ulir baut maka bisa dipastikan ukuran jarak ulir sesuai dengan yang tertera pada alat tersebut. Sebagai contoh, jika jarak ulir yang tertera 1,25 maka jarak ulir tersebut memang 1,25 mm.

3. Mengukur Panjang Baut

Mengukur panjang baut bisa dengan menggunakan mistar atau jangka sorong. Posisi pengukuran bisa dilakukan mulai dari bawah kepala baut hingga ujung bawah baut.

4. Mengukur Lebar Kepala Baut Sejajar

Lebar kepala baut sejajar adalah diameter baut yang digunakan untuk menyesuaikan ukuran kunci untuk melepas dan memasang baut. Untuk mendapatkan ukurannya, bisa menggunakan mikrometer.

Jenis Mur Baut

Ada dua jenis mur dan baut yang sering digunakan di industri karena masing-masingnya memiliki sejumlah keunggulan, yakni UNC dan 8UN. Berikut ini penjelasannya.

1. UNC

UNC atau Unified National Coarse adalah jenis yang memiliki jarak ulir yang lebih lebar. Jenis ini kerap digunakan karena dijual dengan harga yang terbilang lebih ekonomis dan banyak kegunaannya. Umumnya UNC digunakan pada aplikasi yang membutuhkan kekuatan dan ketahanan tinggi, seperti konstruksi besi, konstruksi kayu, menjadi bagian mesin yang non vital, serta penyambung peralatan rumah tangga.

2. 8UN

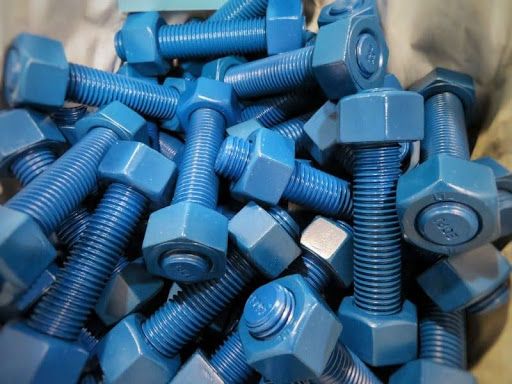

8UN atau 8 selir ulir adalah ulir spesial dari seri ulir stud bolt yang memiliki 8 ulir pada setiap incinya. Jenis ini digunakan dengan diameter lebih dari 1 inci dan dibentuk dengan standar ASTM, seperti ASTM A193 B7, A193 B7M, A193 B16/L7, serta A320 B8/B8M. 8UN kerap digunakan pada industri bertekanan tinggi, baik dari segi fluida maupun lingkungan sekitarnya yang memiliki tekanan dan suhu tinggi.

Harga Mur Baut UNC dan 8UN

1. Harga Mur Baut UNC

Ukuran ½ inch x 100 mm - 500 mm berkisar 6 ribu sampai 25 ribuan
Ukuran ⅝ inch x 100 mm - 500 mm berkisar 10 ribu sampai 38 ribuan
Ukuran ¾ inch x 100 mm - 500 mm berkisar 13 ribu sampai 50 ribuan
Ukuran ⅞ inch x 100 mm - 500 mm berkisar 19 ribu sampai 70 ribuan

2. Harga Mur Baut 8UN

Ukuran 1 inch x 200 mm - 500 mm berkisar 39 ribu sampai 92 ribuan
Ukuran 1 ⅛ inch x 200 mm - 500 mm berkisar 50 ribu sampai 115 ribuan
Ukuran 1 ¼ inch x 200 mm - 500 mm berkisar 65 ribu sampai 150 ribuan
Ukuran 1 ⅜ inch x 200 mm - 500 mm berkisar 83 ribu sampai 190 ribuan
Ukuran 1 ½ inch x 200 mm - 500 mm berkisar 100 ribu sampai 230 ribuan
Ukuran 1 ⅝ inch x 200 mm - 500 mm berkisar 135 ribu sampai 300 ribuan
Ukuran 1 ¾ inch x 200 mm - 500 mm berkisar 220 ribu sampai 400 ribuan
Ukuran 1 ⅞ inch x 200 mm - 500 mm berkisar 250 ribu sampai 450 ribuan
Ukuran 2 inch x 200 mm - 500 mm berkisar 300 ribu sampai 580 ribuan

Demikianlah informasi seputar ukuran mur baut, mulai dari spesifikasi bagian, kode ukuran, ukuran pada umumnya, cara membaca dan mengukur ukuran mur baut yang bisa dicoba, jenis-jenisnya, hingga harganya di pasaran. Jika sudah menentukan ukuran mur baut apa yang dibutuhkan, artikel ini merekomendasikan membeli di PT Karya Prima Suplindo. Pemasok material konstruksi pipeline terlengkap untuk industri migas ini telah berdiri sejak tahun 1986.

Ukuran mur baut yang tersedia di pemasok ini ada dari ⅜ inci - 3 inci dan jika membutuhkan ukuran lebih besar bisa memesan secara khusus. Baut yang tersedia berbentuk threaded rod dengan pasangan murnya heavy hex. Pilihan spesifikasinya ada grade B7 dan B8 dengan keluaran brand Sanwa, serta PS (brand keluaran PT Karya Prima Suplindo).

PT Karya Prima Suplindo menjual juga pipa seamless, flange, gasket, dan fitting yang bisa memenuhi kebutuhan industri perpipaan Anda. Cek katalognya untuk melihat koleksi produk secara lengkap. Kualitas produk yang dijualnya pun terjamin bagus karena sudah memenuhi standar global ASME, API, dan ASTM. Untuk pemesanan secara praktis, langsung klik ikon WhatsApp di pojok kanan bawah atau juga bisa menghubungi salah satu alamat email atau nomor telepon yang tertera di bawah.
