Cara Memilih Flange Slip On yang Tepat Sesuai Tekanan
Flange slip on merupakan salah satu jenis flange yang paling banyak digunakan dalam sistem perpipaan industri. Desainnya yang sederhana, kemudahan pemasangan, serta biaya yang relatif ekonomis menjadikan flange slip on pilihan favorit untuk berbagai aplikasi. Namun, pemilihan flange slip on tidak bisa dilakukan sembarangan, terutama jika berkaitan dengan tekanan kerja sistem. Kesalahan memilih flange dapat berakibat pada kebocoran, kerusakan pipa, hingga gangguan keselamatan.
Baca Juga: Cara Kerja Gasket Graphite dalam Sistem Perpipaan Industri
Artikel ini akan membahas cara memilih flange slip on yang tepat sesuai tekanan, agar sistem perpipaan tetap aman, efisien, dan tahan lama.
Apa Itu Flange Slip On?

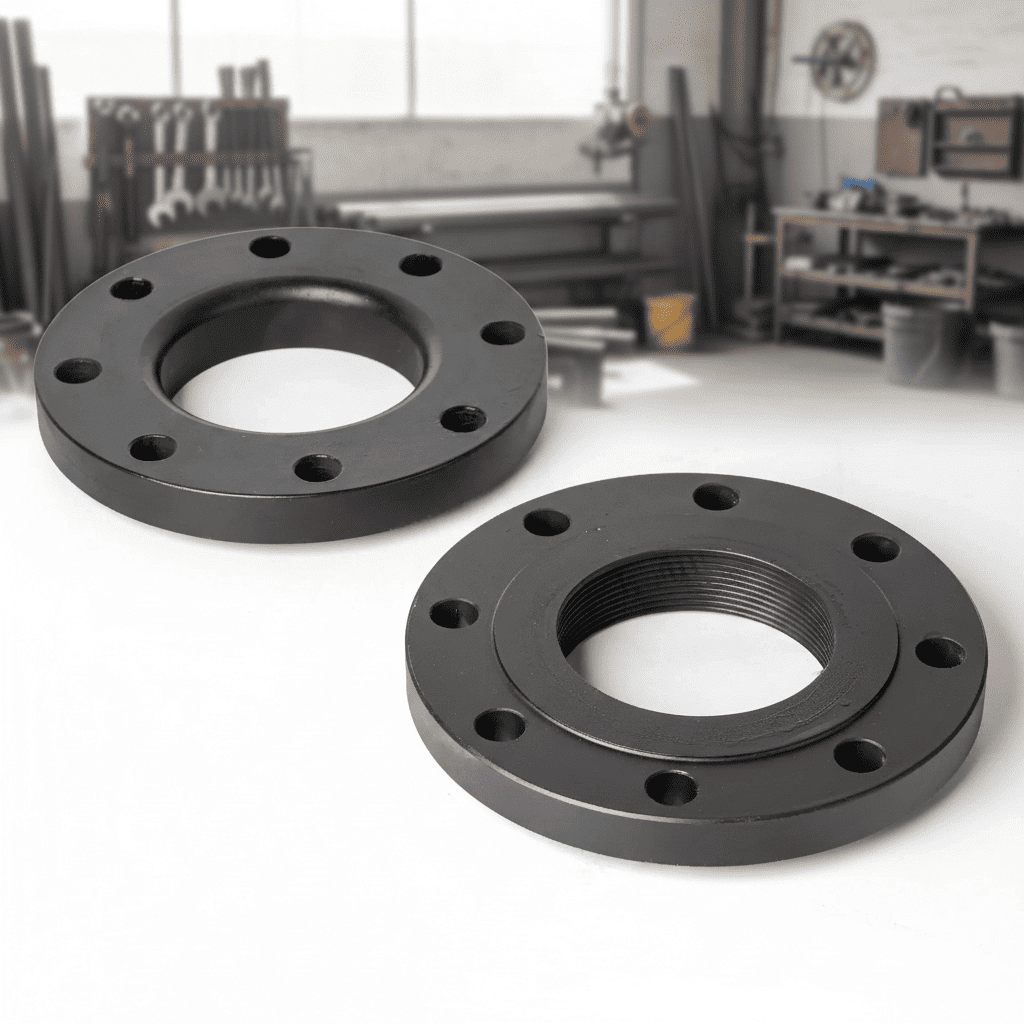

Flange slip on adalah jenis flange yang dipasang dengan cara menyelipkan pipa ke dalam lubang flange, kemudian dilas pada bagian dalam dan luar. Jenis flange ini umumnya digunakan pada sistem dengan tekanan rendah hingga menengah, karena kekuatan sambungannya tidak setinggi weld neck flange.
Mengapa Tekanan Sangat Penting dalam Memilih Flange Slip On?
Tekanan kerja menentukan kemampuan flange menahan beban fluida di dalam pipa. Jika flange slip on digunakan di luar batas tekanannya, risiko kebocoran dan kegagalan sambungan akan meningkat. Oleh karena itu, memahami tekanan operasional sangat penting sebelum menentukan spesifikasi flange.
Cara Memilih Flange Slip On Sesuai Tekanan
1. Tentukan Tekanan Kerja Sistem
Langkah pertama adalah mengetahui tekanan maksimum yang akan dialami sistem perpipaan. Tekanan ini biasanya dinyatakan dalam satuan bar, psi, atau kelas tekanan (pressure class).
2. Perhatikan Pressure Class Flange
Flange slip on tersedia dalam berbagai pressure class, seperti:
Class 150
Class 300
Class 600
Semakin tinggi pressure class, semakin besar kemampuan flange menahan tekanan. Untuk sistem tekanan rendah, Class 150 umumnya sudah mencukupi, sedangkan tekanan menengah memerlukan Class 300 atau lebih.
3. Sesuaikan Material Flange
Material flange juga memengaruhi kemampuan menahan tekanan. Beberapa material yang umum digunakan:
Carbon Steel: Cocok untuk tekanan rendah hingga menengah
Stainless Steel: Tahan korosi dan cocok untuk tekanan serta suhu lebih tinggi
Alloy Steel: Digunakan untuk tekanan dan temperatur ekstrem
Pemilihan material yang tepat akan meningkatkan keamanan dan umur pakai flange.
4. Perhatikan Standar Flange
Pastikan flange slip on yang dipilih sesuai dengan standar internasional, seperti:
ASME / ANSI
JIS
DIN
Standar ini menentukan dimensi, ketebalan, serta rating tekanan flange sehingga lebih terjamin keamanannya.
5. Sesuaikan dengan Jenis Fluida
Jenis fluida yang mengalir dalam pipa juga berpengaruh. Fluida dengan sifat korosif atau bertekanan tinggi memerlukan flange dengan spesifikasi material dan pressure class yang lebih tinggi.
6. Pertimbangkan Faktor Suhu
Tekanan dan suhu saling berkaitan. Semakin tinggi suhu, biasanya kemampuan flange menahan tekanan akan menurun. Pastikan flange slip on yang dipilih mampu bekerja pada kombinasi tekanan dan suhu yang sesuai.
Kelebihan dan Keterbatasan Flange Slip On
Kelebihan:
Mudah dipasang
Biaya lebih ekonomis
Cocok untuk sistem tekanan rendah hingga menengah
Keterbatasan:
Tidak disarankan untuk tekanan sangat tinggi
Kekuatan sambungan lebih rendah dibanding weld neck flange
Kesalahan Umum dalam Memilih Flange Slip On
Meskipun terlihat sederhana, masih banyak kesalahan yang sering terjadi saat memilih flange slip on. Beberapa di antaranya:
1. Mengabaikan Tekanan Maksimum
Banyak pengguna hanya melihat tekanan kerja normal tanpa memperhitungkan tekanan puncak (peak pressure). Padahal lonjakan tekanan sesaat bisa menyebabkan flange gagal berfungsi.
2. Salah Memilih Pressure Class
Menggunakan flange Class 150 pada sistem yang seharusnya membutuhkan Class 300 dapat meningkatkan risiko kebocoran dan kerusakan sambungan.
3. Tidak Memperhatikan Standar yang Digunakan
Perbedaan standar seperti ANSI, JIS, dan DIN bisa menyebabkan ketidaksesuaian dimensi, meskipun ukuran nominalnya sama.
4. Material Tidak Sesuai Aplikasi
Material yang tidak cocok dengan fluida atau lingkungan kerja dapat mempercepat korosi dan menurunkan daya tahan flange terhadap tekanan.
Memilih flange slip on yang tepat sesuai tekanan merupakan langkah penting dalam menjaga keamanan dan kinerja sistem perpipaan. Dengan memperhatikan tekanan kerja, pressure class, material, standar flange, jenis fluida, dan suhu operasional, Anda dapat menghindari risiko kebocoran serta memperpanjang umur instalasi.
