Stud Bolt adalah Pengunci Kuat pada Sistem Perpipaan
13 Juni 2023
Stud bolt adalah komponen krusial dalam konstruksi perpipaan yang berperan sebagai pengunci kuat. Dalam dunia perpipaan, menjaga sambungan yang aman dan stabil sangatlah penting. Inilah mengapa stud bolt adalah komponen penting dengan peran yang tak tergantikan. Pada artikel ini akan secara mendalam membahas peran stud bolt sebagai pengunci kuat pada perpipaan, mulai dari pengertian, fungsi, hingga berbagai jenis stud bolt yang tersedia.
Baca juga: Stud Bolt adalah Pendukung Penting Konstruksi Perpipaan
Baca juga: Stud Bolt adalah Pendukung Penting Konstruksi Perpipaan
Pengertian

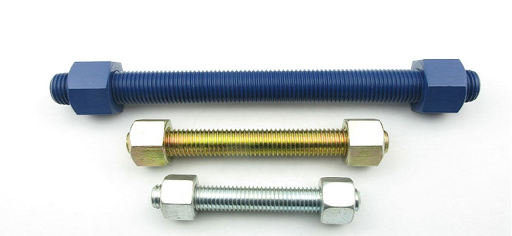

Stud bolt adalah sebuah baut dengan ulir pada kedua ujungnya, yang dirancang khusus untuk digunakan sebagai pengunci pada sambungan perpipaan. Stud bolt biasanya digunakan dalam kombinasi dengan mur dan bantalan yang membentuk sambungan yang kuat, serta aman.
Fungsi
Fungsi utama stud bolt adalah untuk mengunci perpipaan secara kuat dan aman. Selain itu, fungsi lain stud bolt adalah membantu menjaga kekokohan dan kestabilan sambungan perpipaan, mencegah kebocoran, serta mencegah pergerakan yang tidak diinginkan saat sistem pipa beroperasi.
Jenis
1. Tap End Stud Bolt
Tap end stud bolt memiliki satu ujung dengan ulir penuh dan satu ujung dengan ulir parsial. Ujung dengan ulir parsial digunakan untuk memudahkan pemasangan stud bolt ke dalam bahan dengan menggunakan alat tap. Tap end stud bolt sering digunakan dalam aplikasi yang mana penggantian mur atau perbaikan diperlukan secara rutin.
2. Tapered End Stud Bolt
Tapered end stud bolt memiliki salah satu ujungnya yang berbentuk kerucut atau meruncing. Bentuk ini memudahkan pemasangan stud bolt ke dalam lubang dengan mengarahkan ujung yang lebih kecil ke dalam lubang tersebut. Tapered end stud bolt sering digunakan dalam aplikasi yang mana pemasangan dan pengencangan yang mudah diperlukan.
3. Double End Stud Bolt
Double end stud bolt memiliki ulir pada kedua ujungnya, tetapi bagian tengahnya tidak memiliki ulir. Ini memungkinkan penggunaan mur pada kedua ujung untuk mengencangkan komponen atau sambungan yang berbeda. Double end stud bolt umumnya digunakan dalam aplikasi yang mana dibutuhkan pengencangan ganda atau sambungan yang kompleks.
4. Full Threaded Stud Bolt
Stud bolt dengan ulir penuh, atau biasa disebut full threaded stud bolt, memiliki ulir yang merata dan penuh di sepanjang panjangnya, mulai dari ujung ke ujung. Jenis stud bolt ini sering digunakan dalam aplikasi yang mana kedua ujung stud bolt harus digunakan untuk mengencangkan mur atau komponen lainnya.
Jenis Ulir
1. Ulir Whitworth
Ujung stud bolt dengan ulir whitworth mengacu pada standar ulir yang dikembangkan oleh Sir Joseph Whitworth di Inggris pada abad ke-19. Ulir Whitworth menggunakan sistem pengukuran dalam inci dan memiliki sudut kemiringan 55 derajat. Meskipun tidak seumum beberapa jenis ulir lain, ulir Whitworth masih digunakan dalam beberapa aplikasi khusus.
2. Ulir UN8
Ujung stud bolt dengan ulir UN8 mengacu pada standar ulir yang menggunakan 8 ulir per inci. Standar ini sering digunakan dalam industri otomotif dan permesinan di Amerika Serikat.
3. Ulir UNF
UNF adalah singkatan dari "Unified National Fine" yang berarti ulir bersama halus. Ukuran ulir UNF juga dinyatakan dengan angka yang melambangkan jumlah ulir per inci, seperti ¼-28 (berarti terdapat 28 ulir per inci pada stud bolt dengan diameter ¼ inci).
4. Ulir UNC
UNC adalah singkatan dari "Unified National Coarse" yang berarti ulir bersama kasar. Ukuran ulir UNC dinyatakan dengan angka yang melambangkan jumlah ulir per inci, seperti ¼-20 (berarti terdapat 20 ulir per inci pada stud bolt dengan diameter ¼ inci).
5. Ulir Metrik ISO
Ujung stud bolt dengan ulir metrik ISO mengacu pada standar metrik yang ditetapkan oleh Organisasi Internasional untuk Standardisasi (ISO). Ulir metrik ISO menggunakan sistem pengukuran dalam milimeter, seperti M6, M8, M10, dan seterusnya. Jenis ulir ini umum digunakan di berbagai industri dan aplikasi di seluruh dunia.
Kesimpulannya, stud bolt adalah pengunci kuat pada perpipaan yang memainkan peran penting dalam menjaga kekokohan dan kestabilan sambungan. Dikarenakan fungsi stud bolt adalah penting maka dalam menggunakan stud bolt, pastikan Anda memilih jenis dan ulir yang sesuai dengan kebutuhan perpipaan.
Bagi Anda yang membutuhkan stud bolt untuk industri migas, artikel ini merekomendasikan membelinya di PT Karya Prima Suplindo . Sebagai stockist komponen perpipaan terlengkap khusus untuk industri migas, PT Karya Prima Suplindo memastikan menjual produk yang berkualitas dan sesuai kebutuhan perpipaan.
Stud bolt yang dijual stockist ini tersedia dalam jenis threaded rod dengan pasangannya heavy hex nut. Ukurannya dari ⅜ inci sampai ⅞ inci (UNC) dan 1 inci ke atas (UN8), tetapi bila membutuhkan ukuran yang lebih besar bisa dipesan secara khusus. Merek yang dijual ada dari PS (merek keluaran PT Karya Prima Suplindo) dan Sanwa (merek stud bolt nut asal Malaysia).
PT Karya Prima Suplindo tak hanya menjual stud bolt, melainkan juga fitting, flange, gasket, dan pipa seamless yang bisa Anda temukan detailnya di katalognya . Untuk pemesanan, silakan klik ikon WhatsApp yang ada di pojok kanan bawah atau chat salah satu nomor telepon di bawah ini.
