Solusi Jika Ukuran Pipa Tidak Cocok dengan Fitting
Dalam instalasi sistem perpipaan industri, salah satu kendala teknis yang cukup sering ditemui di lapangan adalah ketidaksesuaian ukuran antara pipa dan fitting. Masalah ini terlihat sederhana, tetapi dalam praktiknya dapat berdampak besar terhadap performa, keamanan, dan keandalan sistem secara keseluruhan.
Ketidaksesuaian ini umumnya terjadi bukan tanpa sebab, melainkan akibat kombinasi beberapa faktor teknis dan non-teknis. Salah satunya adalah kesalahan pada tahap perencanaan dan engineering design, di mana spesifikasi diameter nominal (DN) atau ukuran inch tidak ditentukan secara konsisten sejak awal. Dalam banyak kasus, perbedaan standar internasional seperti ASME, ASTM, JIS, atau DIN juga sering menjadi pemicu utama, karena masing-masing standar memiliki toleransi dan sistem pengukuran yang berbeda.
Artikel ini akan membahas secara lengkap penyebab, dampak, serta solusi efektif jika ukuran pipa tidak sesuai dengan fitting dalam sistem perpipaan industri.
Baca Juga: Aplikasi Flange ULMA dalam Industri Kimia dan Petrokimia
Penyebab Ukuran Pipa Tidak Cocok dengan Fitting
Sebelum membahas solusi, penting untuk memahami penyebab umum masalah ini:
1. Perbedaan Standar Pipa
Di industri, terdapat berbagai standar seperti ASME, ASTM, JIS, dan DIN. Perbedaan standar ini sering menyebabkan ukuran nominal tidak sesuai meskipun terlihat sama.
2. Kesalahan Pengukuran
Kesalahan dalam membaca diameter nominal (DN) atau inch size sering terjadi, terutama pada proyek dengan banyak komponen.
3. Perubahan Desain di Lapangan
Revisi desain saat instalasi berlangsung dapat membuat fitting yang sudah dibeli tidak lagi sesuai dengan ukuran pipa.
4. Toleransi Produksi
Setiap pipa dan fitting memiliki toleransi ukuran. Selisih kecil ini kadang cukup membuat sambungan tidak pas.
Dampak Jika Ukuran Pipa Tidak Sesuai Fitting
Masalah ini tidak boleh dianggap sepele karena dapat menimbulkan dampak serius, seperti:
- Kebocoran pada sambungan
- Penurunan tekanan fluida
- Kerusakan sistem perpipaan
- Risiko kecelakaan kerja
- Downtime operasional yang merugikan
Dalam sistem industri seperti oil & gas, petrokimia, atau pembangkit listrik, kesalahan kecil seperti ini bisa berdampak besar pada keselamatan dan biaya operasional.
Solusi Jika Ukuran Pipa Tidak Cocok dengan Fitting
Berikut beberapa solusi yang umum digunakan di industri perpipaan:

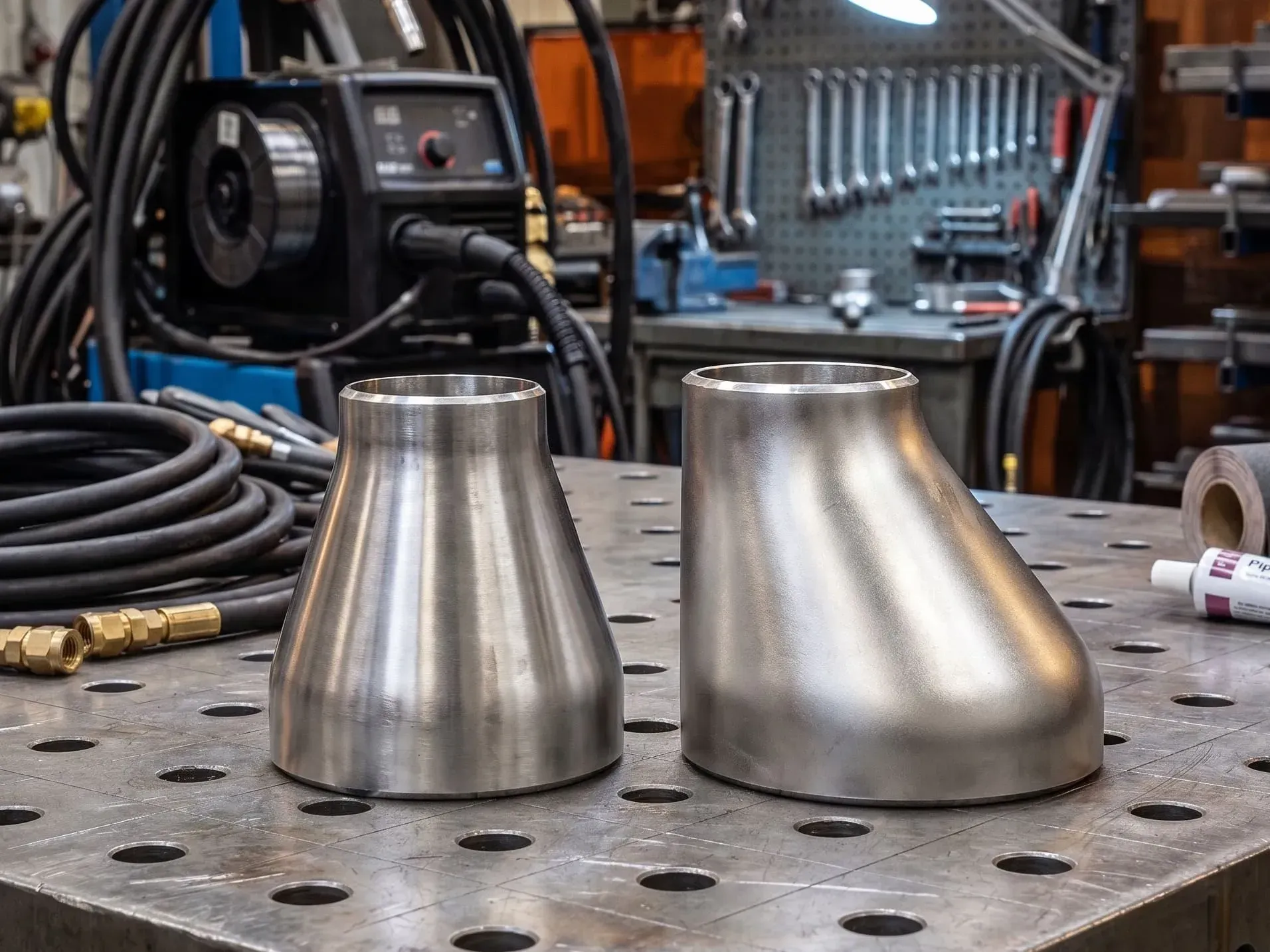

1. Menggunakan Reducer (Concentric atau Eccentric)
Reducer pipa adalah solusi paling umum untuk menyambungkan pipa dengan diameter berbeda.
- Concentric reducer: digunakan untuk aliran vertikal agar tetap simetris
- Eccentric reducer: digunakan untuk mencegah penumpukan fluida atau udara pada sistem horizontal
Solusi ini sangat efektif jika perbedaan ukuran masih dalam batas standar desain.
2. Menggunakan Coupling atau Adapter
Coupling pipa dapat digunakan untuk menyambungkan dua pipa dengan ukuran atau jenis sambungan berbeda.
Coupling biasanya dipakai pada:
- Perbaikan pipa
- Perubahan ukuran kecil
- Sambungan darurat di lapangan
3. Menggunakan Fitting Custom (Fabrication)
Jika perbedaan ukuran cukup signifikan dan tidak tersedia di pasaran, solusi terbaik adalah membuat fitting custom melalui fabrikasi.
Keuntungannya:
- Presisi sesuai kebutuhan proyek
- Cocok untuk sistem kompleks
- Mengurangi risiko kebocoran
4. Menggunakan Bushing atau Reducer Socket
Untuk sambungan kecil (threaded system), bushing dapat membantu menyesuaikan ukuran ulir pipa dengan fitting.
5. Re-check dan Validasi Ulang Spesifikasi
Sebelum memilih solusi teknis, lakukan pengecekan ulang:
- Diameter nominal (DN / NPS)
- Schedule pipa
- Jenis material
- Standar yang digunakan
Langkah ini penting agar kesalahan tidak terulang.
6. Konsultasi dengan Supplier atau Engineer
Dalam proyek industri, konsultasi dengan pihak teknis sangat penting untuk menentukan solusi paling aman dan efisien, terutama untuk sistem bertekanan tinggi.
Tips Mencegah Masalah Ukuran Pipa Tidak Cocok
Agar masalah ini tidak terjadi lagi, berikut beberapa langkah pencegahan:
- Gunakan standar ukuran yang sama dalam satu proyek
- Buat detail drawing yang jelas sebelum instalasi
- Lakukan pengecekan material (material inspection)
- Gunakan supplier terpercaya
- Simpan data spesifikasi pipa dan fitting secara rapi
Masalah ukuran pipa yang tidak cocok dengan fitting adalah hal yang cukup umum dalam dunia industri perpipaan, tetapi dapat berdampak serius jika tidak ditangani dengan tepat. Solusi seperti penggunaan reducer, coupling, hingga fabrikasi custom dapat membantu mengatasi masalah ini dengan aman dan efisien.
Namun, pencegahan tetap menjadi langkah terbaik dengan memastikan perencanaan, standar, dan spesifikasi sudah benar sejak awal proyek.
