Serba-Serbi Informasi Spectacle Blind dalam Perpipaan yang Perlu Anda Ketahui
November 15, 2021
Dunia perpipaan memang tidak bisa lepas dari salah satu komponennya yang bernama flange atau dalam Bahasa Indonesia, yaitu flensa. Flange pada umumnya berfungsi sebagai penyambung antara dua komponen pipa yang memberikan akses kemudahan dalam modifikasi, inspeksi kecacatan, dan perawatan. Adanya flange inilah sistem perpipaan bisa terus dikembangkan dan diperbaiki sesuai dengan umur pakainya.
Salah satu jenis flange yang sering dipakai di beberapa industri, yaitu spectacle blind flange. Perlu diketahui, jenis flange Ini tidak sama dengan blind flange ya. Nah, untuk lebih mengenal jenis flange tersebut, pada artikel ini akan dijelaskan seputar informasi mengenai spectacle blind, dari kegunaan hingga proses maintenance.
Kegunaan

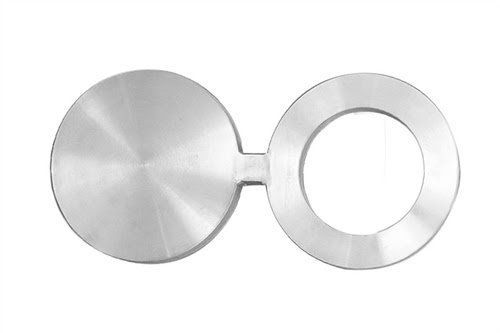

Spectacle blind flange biasanya dipakai untuk memisahkan sistem perpipaan secara permanen atau hanya untuk sekadar menghubungkan komponen satu dengan komponen lainnya. Spectacle blind merupakan pelat baja yang dipotong menjadi dua cakram dengan ketebalan tertentu.
Kedua cakram direkatkan satu sama lain oleh bagian baja yang mirip dengan bagian hidung “kacamata”. Mengapa disebut sebagai kacamata atau spectacle? Sebab, bentuknya mirip dengan sepasang kacamata karena salah satu ujung tirai akan memiliki bukaan untuk memungkinkan aliran melalui pipa selama operasi dan ujung lainnya kokoh untuk memblokir aliran selama proses maintenance. Jenis flange ini biasanya dipasang sebagai perangkat permanen untuk memisahkan sistem perpipaan. Salah satu cakram merupakan pelat padat, sementara cakram lainnya adalah cincin yang memiliki diameter dalam yang sama.
Lokasi Pemasangan
Spectacle blind dipasang secara khusus dan biasanya terpisah dari instalasi komponen lain. Biasanya, jenis flange ini dipasang pada posisi "terbuka" sehingga aliran melalui pipa dapat terjadi. Jika spectacle blind dalam posisi "tertutup", pipa dikosongkan dan tidak ada aliran fluida yang terjadi.
Proses Maintenance
Proses maintenance pada sistem perpipaan dapat menjadi alasan untuk memutar spectacle blind pada posisi "close". Proses ini berlangsung melalui lubang yang dibor pada bagian sambungan. Dengan melonggarkan semua baut dan melepas sebagian, spectacle blind dapat diputar. Setelah mengganti gasket, baut dapat dipasang kembali dan dikencangkan.
Ide utama dari adanya jenis flange ini adalah sebagai jaminan sistem perpipaan yang memiliki peralatan aman yang bisa dikosongkan tanpa kemungkinan adanya aliran atau kebocoran melalui katup selama proses maintenance. Aliran fluida harus ditutup dan tekanan dihilangkan sebelum melonggarkan baut flange.
Itu dia seputar informasi tentang spectacle blind flange. Dari informasi tersebut, Anda bisa memahami fungsinya dan bisa dijadikan sebagai referensi dalam pemilihan flange yang cocok untuk industri. Jika tengah mencari spectacle blind berkualitas tinggi dengan harga worth it, Anda bisa menemukannya di PT Karya Prima Suplindo.
PT Karya Prima Suplindo adalah penyedia kebutuhan material industri migas terbaik di Indonesia yang fokus terhadap kelengkapan pipeline. Telah berdiri lebih dari 50 tahun, PT Karya Prima Suplindo menjual berbagai kelengkapan pipeline super lengkap. Salah satu kelengkapan yang dijual, yaitu berbagai jenis flange, termasuk spectacle blind flange.
Ada pula beberapa jenis produk flange lainnya yang tersedia di sini yang berjenis forged flange, yaitu slip on, weld neck (WN), blind, socket welding (SW), threaded (NPT), serta lap joint flange dalam bentuk ring type joint dan raised face. Berbagai macam ukuran flange juga tersedia, mulai dari ½” hingga 24”. Untuk ukuran diatas 24”, PT Karya Prima Suplindo menyediakan flange dalam spesifikasi B16.47 Series A atau B16.47 Series B. Jangan khawatir dengan kualitasnya karena semua produk yang dijual penyedia ini sudah sesuai dengan standar ASTM, ASME, dan API.
Selain sudah sesuai standar, PT Karya Prima Suplindo menyediakan berbagai produk flange dari merk-merk terkenal, seperti SAN ENG, MAASS, ULMA, PF, dan METALFAR. Kualitas produk flange yang terjamin dengan harga kompetitif bisa Anda dapatkan di penyedia satu ini!
Tak hanya berbagai jenis flange, PT Karya Prima Suplindo juga menyediakan berbagai produk seamless pipe, fittings, stud bolt, nut, dan gasket dengan kualitas bagus. Untuk cek katalog produk selengkapnya dari PT Karya Prima Suplindo, Anda bisa kunjungi situs resminya di karyaprimasuplindo.co.id . Jika tertarik dengan produk-produk dari penyedia terpercaya ini, Anda bisa order langsung melalui kontak WhatsApp, nomor telepon, atau alamat email yang ada di bawah ini. Segera order flange dan kelengkapan pipeline lainnya di PT Karya Prima Suplindo! Selamat belanja!
